弹簧剪销式快锁连接固定组件结构

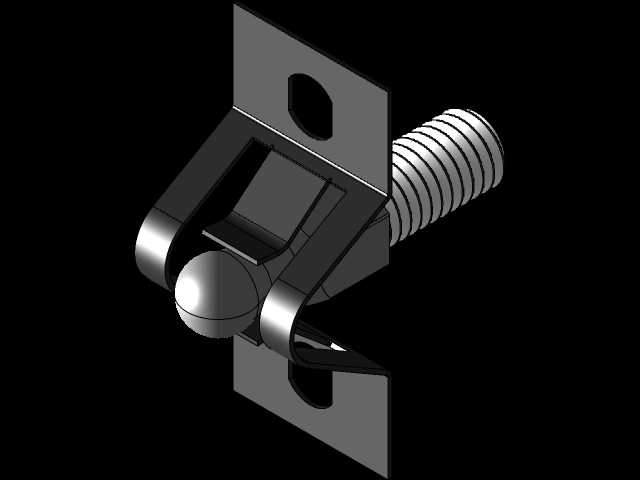

　　从结构功能来看，组件核心依靠冲压成型的弹性钢片提供持续的锁紧预紧力，前端的球头销在推入安装位时，会顺着对接件的导向面挤压两侧弹片张开，当球头完全卡入对接位的限位槽后，弹片回弹将球头牢牢卡在限位位置，不会因为设备运行产生的小幅振动出现松脱；后端的螺纹段可以根据实际安装需求调整旋入深度，适配不同厚度的安装基板，配合支架上的两个腰型安装孔，还能在安装时微调组件的固定位置，抵消安装面的加工公差，避免因为孔位对位偏差导致无法装配的问题。这类带弹簧剪销结构的连接组件，常出现在需要频繁拆装、快速对位锁紧的设备舱体、面板挂载、线束固定支架场景里，比如户外通讯设备的外挂模块快装、工业控制柜内的元件挂载支架、小型机电设备的检修盖板快锁结构，替代传统需要工具拧动的螺丝连接，能大幅缩短现场拆装、检修更换的操作时长，不需要额外携带螺丝刀、扳手这类工具，徒手就能完成解锁与锁紧操作，在空间局促、运维人员操作空间受限的安装场景里适配性极强。

　　设计这类结构的时候，首先要考虑弹片的疲劳寿命，冲压弹片的折弯半径不能过小，否则反复开合解锁几次就会出现应力集中导致的断裂，弹片的材质通常选用65Mn弹簧钢，热处理后的硬度控制在HRC42-48之间，既能保证足够的弹性夹紧力，又不会因为硬度过高出现脆断；球头的表面粗糙度要控制在Ra1.6以下，减少推入解锁时的摩擦阻力，避免长期磨损后出现锁紧间隙。安装边界方面，支架的两个固定孔中心距要匹配常用的设备安装孔位标准，螺纹段的外露长度要预留至少三个螺距的调节余量，组件整体的外轮廓宽度要控制在常规安装手指的操作宽度范围内，解锁时只需要按压两侧弹片的尾部就能让球头退出限位槽，不需要过大的按压力，单指就能完成解锁操作。

　　实际选型使用的时候，要注意这类快锁组件的承载上限，因为是依靠弹片的弹性力锁紧，不能用于大载荷的承重连接，只适合小型元件、面板、盖板这类低载荷部件的快速固定，安装时要保证对接件的限位槽深度和球头的伸出量匹配，球头卡入槽内的啮合深度不能小于球头半径的三分之二，否则振动环境下容易出现脱开的问题；弹片的表面要做发黑或者镀锌钝化处理，应对户外或者工业车间的潮湿、腐蚀环境，避免长期使用出现锈蚀导致弹片弹性失效。

　　另外在三维建模过程中，要重点还原弹片的折弯角度、球头与弹片的配合间隙，螺纹段采用简化的修饰螺纹特征即可，不需要逐牙绘制实体螺纹，减少模型的数据量，方便后续导入装配体时进行整体干涉检查；支架上的腰型孔要标注清楚长度方向的调节范围，方便结构工程师在做整体设备布局时预留足够的调整空间，弹片与支架本体的连接部位要体现出铆接或者一体冲压的连接关系，还原实际生产中的装配工艺，避免建模时出现零件之间的干涉错位，保证模型导出的通用格式能直接用于装配验证、安装模拟，不需要二次修整就能对接后续的结构校核工作。
