工业管路用立式三通换向球阀结构

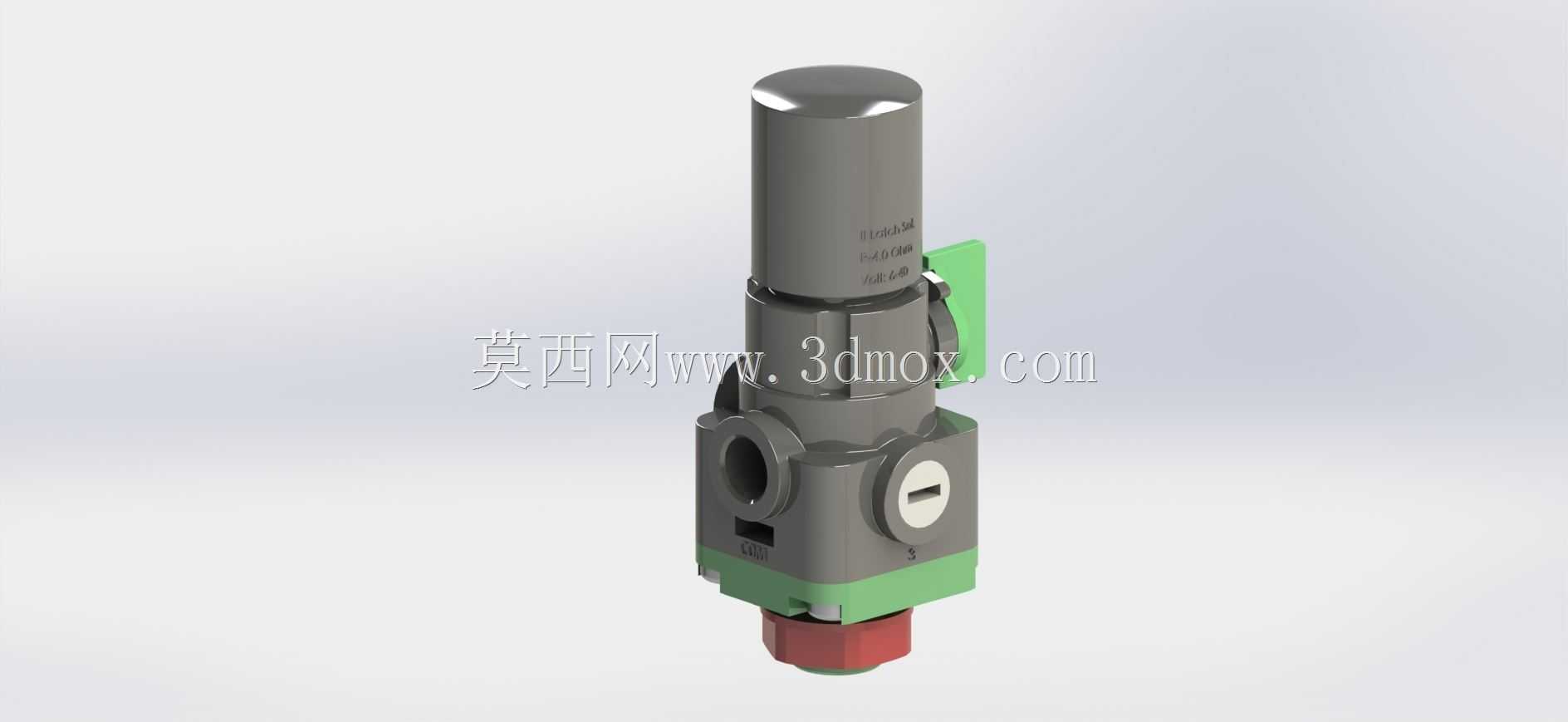

　　这款三通球阀的结构设计，核心围绕紧凑型流体管路的换向与合流需求展开，区别于常规L型、T型三通球阀的卧式布局，采用立式驱动端上置的结构，能在狭小的设备安装舱内节省横向排布空间，适配多类紧凑型流体控制单元的排布要求。从实际应用场景来看，这类阀件常被用在小型液压动力站的油路切换、实验室分析仪器的流路选择、小型气动控制系统的气路换向场景中，尤其是在安装空间局促、管路排布需要垂直走管的工况下，立式结构的优势十分明显，不需要额外预留横向操作手柄的转动空间，驱动端直接布置在阀身上方，能适配小型电磁驱动、手动旋钮驱动的安装接口。从功能特性来看，这款三通球阀的流道采用等径开孔设计，球体上的通路口径与外接管路接口保持一致，

　　能最大程度降低流体通过时的压损，避免在流道换向位置出现紊流、滞流区，减少流体介质在阀腔内的残留，对于输送洁净流体、有定期排空要求的管路系统十分友好。阀身的密封结构采用组合式密封设计，球体与阀座之间的密封件采用耐磨损的高分子材料，能在频繁换向的工况下保持长期密封性能，避免出现内漏问题；阀杆位置设置了多重密封结构，能承受管路系统的常规工作压力，防止介质从阀杆配合间隙处出现外漏。从设计思路层面拆解，这款阀的整体结构做了模块化拆分，驱动端连接段、阀身主体、底部接口段采用分层式结构，不同模块之间通过定位止口配合，既保证了装配时的同轴度要求，也方便后期维护时快速更换密封件、球体等易损部件，不需要将整个阀从管路上完全拆卸就能完成检修作业。

　　阀身侧面设置的扁平定位面，是为了安装时配合管钳等工具做夹持定位，避免安装拧紧过程中阀身出现转动，损伤配合密封面；侧面的标识槽可以直接刻印流道方向标识，方便现场安装施工时快速识别通路方向，减少接错管路的概率。从外形尺寸与安装边界来看，这款阀的主体外径控制在较小范围内，驱动端的外轮廓没有超出阀身主体的投影范围，外接管路接口采用标准管螺纹设计，底部接口的外伸长度经过优化，能适配常规壁厚的管路连接，不需要额外增加转接接头就能直接对接标准管路；侧面两个接口的中心高度保持一致，在做并排阀组安装时，能保证管路排布的整齐度，减少管路弯折带来的应力集中问题。在实际选型适配时，需要注意这款阀的安装方向，驱动端上置的结构虽然节省空间，

　　但要预留上方驱动部件的安装与操作空间，如果搭配自动执行器，要确认执行器的连接法兰尺寸与阀顶的安装接口匹配，避免出现安装干涉。阀身的材质搭配上，主体采用金属材质保证结构强度，密封件位置可以根据输送介质的特性更换对应耐腐、耐温的材质，适配水、液压油、压缩空气等多种常规工业流体的输送需求。流道的换向角度经过精准限位设计，换向时的转动行程控制在90度，能保证通路切换到位后完全对准，不会出现半开状态导致的流道截流、密封件偏磨问题，长期使用下的可靠性更有保障。
