小通径三通切换球阀结构设计

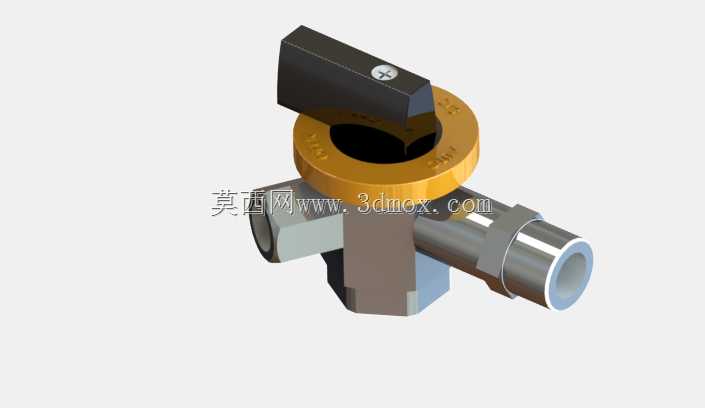

　　在实验室分析仪器、小型气动控制回路、医疗流体输送设备这类对管路安装空间有严格限制的场景里，小通径的三通切换阀一直是管路布局里的核心元件，这款1/8英寸规格的三通球阀，就是针对这类紧凑安装需求设计的手动流体切换部件。不同于常规两通球阀仅能实现单条管路的通断控制，这款三通结构的阀芯采用L型通孔设计，通过手柄带动阀芯旋转90度，即可实现三个接口之间的流向切换，既可以完成两路进料一路出料的介质汇合，也能实现一路进料两路出料的介质分流，还能在特定角度下切断所有通路，满足小型管路系统里复杂的流向切换需求，不需要额外布置多个两通阀来组合实现流向控制，能大幅压缩管路的整体占用空间。从实际安装的边界来看，这款阀的三个接口采用外螺纹连接形式，

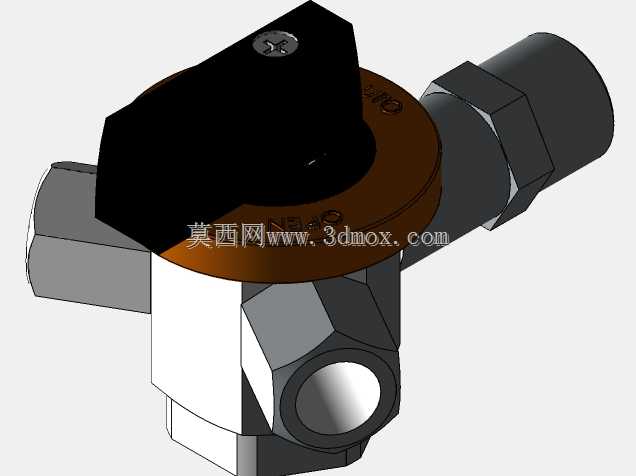

　　螺纹规格统一为1/8英寸管螺纹，接口轴线呈空间垂直布局，其中两个接口处于同一水平轴线，第三个接口垂直于该轴线向下布置，安装时不需要额外定制转接接头，直接匹配同规格的气动软管、硬管接头即可完成装配，整体安装后的外轮廓尺寸控制在极小范围内，哪怕是在密集排布的仪器内部管路里，也不会和周边的传感器、管路接头、安装板产生干涉。设计这款阀的时候，首先考虑的是手动操作的手感与定位可靠性，顶部的手柄采用扁形结构，表面做了防滑处理，手柄和阀芯之间通过扁位配合传递扭矩，不需要额外的销钉或者紧固件，装配工序更简单，同时手柄下方设置了定位环，定位环上加工有定位卡槽，和阀体上的定位凸台配合，能让阀芯准确停在通、断、切换的三个工作位置，

　　操作人员扳动手柄时能清晰感受到到位的顿挫感，避免出现切换不到位导致的内漏或者通路错位问题。密封结构的设计上，阀芯和阀体之间采用软质密封件贴合，密封件的压缩量经过反复校核，既不会因为压缩量过大导致手柄扳动阻力过大，也不会因为压缩量不足导致介质内漏，哪怕是在低压的气体或者低粘度液体输送场景下，也能保证可靠的密封性能，不会出现介质串流或者外漏的问题。阀体部分的结构做了等强度优化，三个接口的根部都做了加强筋过渡，避免安装时拧接头的扭矩过大导致阀体开裂，同时阀体的流道内壁做了平滑过渡处理，没有突兀的台阶或者锐角，介质流过时的流阻更小，不会在阀腔内形成介质滞留的死区，对于输送洁净介质或者需要定期冲洗管路的场景来说，能减少介质残留，

　　降低管路污染的风险。在实际选型应用中，这类小通径三通球阀常被用在气相色谱仪的气路切换、小型点胶设备的胶路分流、牙科治疗台的水气管路切换、小型自动化设备的气动回路方向控制等场景，这类场景的共性是管路通径小、安装空间紧凑、操作频率不算极高但要求切换动作可靠、密封性能稳定，这款阀的结构设计刚好匹配这类需求，不需要配套气动或者电动执行器，手动操作即可完成流向切换，成本更低，维护也更简单，出现故障时只需要拆开顶部的压帽，更换内部的密封件或者阀芯即可完成维修，不需要整体更换整个阀件，能降低设备的后期维护成本。建模过程中，对各个配合面的公差做了合理设定，阀芯和密封件的配合采用间隙配合加密封件压缩补偿，保证转动灵活的同时实现密封，手柄和定位环的配合采用小间隙配合，避免手柄出现旷量，接口螺纹的尺寸严格遵循管螺纹标准，保证和标准接头的互换性，整体模型的各个零件都做了可装配性校验，没有出现干涉或者无法装配的结构，所有的倒角、退刀槽等工艺结构都按照实际机加工的要求做了还原，完全可以直接用于工程出图或者3D打印样件验证。
