工业气路用三通闭锁式电磁控制阀结构

　　在气动控制回路的搭建过程中，三通闭锁电磁阀是小流量气路通断、换向控制里的常用元件，这类阀件常被布置在设备气动执行端的就近位置，用来缩短气路响应路径，减少长管路带来的压力损耗与动作延迟，常见于小型自动化装配工位、轻工包装设备的气动夹具控制、实验室气路切换单元这类对安装空间有约束、对动作可靠性有要求的场景。不同于常规两位三通阀的结构，这款带闭锁功能的三通电磁阀在失电状态下可以保持当前气路的通断状态，不会因为气源波动或者瞬时断电出现执行端误动作，这一特性在需要保持工位夹持状态、避免工件脱落的工序里尤为关键，能省去额外的气路保压元件配置，简化回路设计。从结构设计来看，这款阀的主体采用上下分层的布局，上部为电磁驱动的线圈与阀芯动作腔，

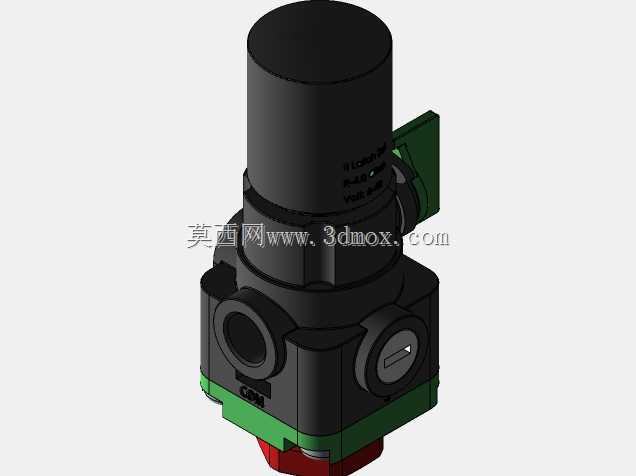

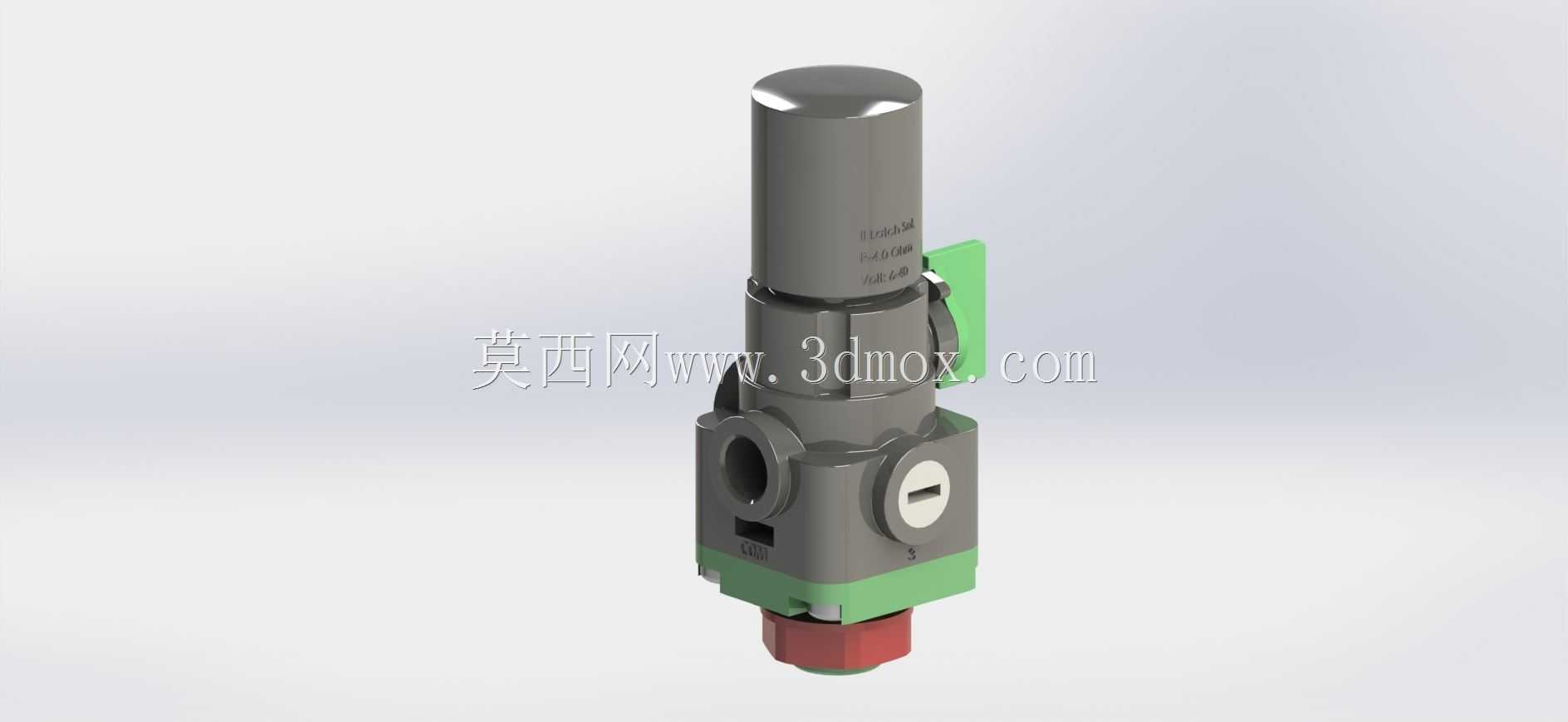

　　圆柱形的线圈外壳做了加厚处理，既可以提升电磁吸力的稳定性，也能在车间多尘、有少量切削液飞溅的环境下保护内部绕组，避免绝缘层过早老化；下部为阀座与气路接口部分，三个接口分别对应进气、工作气口、排气通路，接口采用内螺纹连接形式，适配常规气动软管的快插接头安装，不需要额外加工过渡连接件。阀座侧面设置了手动调试按钮，在设备初始调试、故障排查阶段，可以不接通电磁信号直接手动按压按钮切换气路状态，方便施工人员快速判断阀件动作是否顺畅、气路连接是否正确，按钮做了内嵌式设计，外沿有凸起的防护边，避免日常运行中被意外触碰导致气路误动作。阀件底部与侧部分别设置了安装定位的结构，既可以通过底部的安装孔直接固定在设备安装板上，

　　也可以搭配标准气动阀的汇流板成组安装，成组布置时相邻阀件的间距可以控制在极小范围内，节省阀岛的安装空间。设计过程中对阀芯的滑动配合面做了公差优化，配合面的粗糙度控制在适合密封件滑动的区间，既保证阀芯动作时没有卡滞，也能减少密封圈的磨损，延长阀件的使用寿命；阀体的密封件采用耐油橡胶材质，可以适配常规压缩空气以及少量带油雾的润滑气路，在-5到60摄氏度的常规车间环境下都能保持密封性能稳定。气路通径的设计匹配小流量执行元件的用气需求，在0.15到0.8MPa的常规气动系统工作压力区间内，阀件的动作响应时间可以控制在数十毫秒级别，满足高速工位的动作节拍要求。外形上，阀件的主体棱角做了小圆弧过渡处理，没有尖锐的凸起，

　　安装布线时不会划伤操作人员或者气管表面，接线端设置在阀件侧方的接线盒内，接线完成后可以扣合防护盖，避免灰尘、水汽进入接线端子造成接触不良。在安装边界上，这款阀的主体外径、高度都控制在紧凑范围内，接线侧预留的接线弯曲空间、手动按钮侧预留的操作空间都做了尺寸校核，即使在密集布置的阀组里，也能留出足够的操作空间，不需要拆卸相邻阀件就可以完成手动调试、接线检修的操作。气路接口的位置设计考虑了管路走向的合理性，三个接口的朝向可以适配不同的布管方向，减少气管的弯折半径，避免气管因为过度弯折出现气阻增大、管路过早开裂的问题。闭锁结构的设计集成在阀芯驱动端，不需要额外增加外置的锁止机构，相比外接锁止阀的方案，整体结构更紧凑，泄漏点更少，日常维护时只需要定期检查线圈接线状态、清理阀件表面的积尘即可，不需要复杂的拆解维护，适合工业现场长时间连续运行的使用需求。
