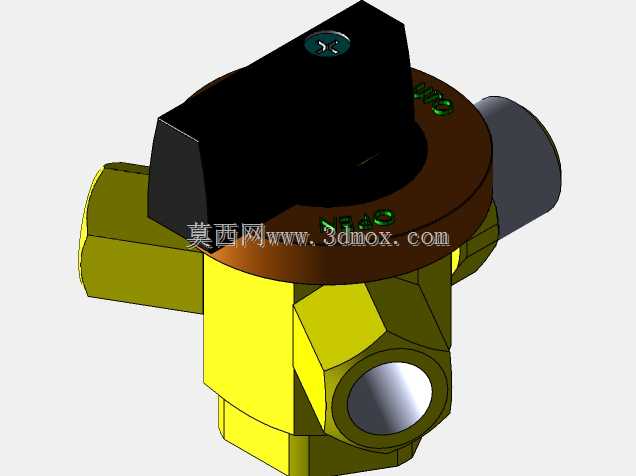

1/8英寸内螺纹三通切换球阀结构

　　在小型气动控制回路、实验室分析气路、紧凑型液压辅件管路这类安装空间局促、通径需求偏小的流体输送场景里，小规格三通球阀的应用占比一直不低，这款1/8英寸规格的三通球阀，就是针对这类小通径管路的介质切换需求设计的手动控制元件。日常工况中，这类阀件常被用来实现单路输入双路输出的介质流向切换，或是双路输入单路输出的介质合流控制，相比同通径的两通阀组搭配，单只三通球阀的安装空间占用更小，管路接头数量更少，对应的泄漏点控制难度也更低，很适合集成在阀岛周边、设备内部的紧凑气路单元里。

　　从结构设计逻辑来看，这款阀采用了最常见的T型球体流道结构，手柄旋转90度即可完成流道的通断与切换，操作力矩控制在单手可轻松操作的区间，不需要额外加装辅助操作手柄。阀体部分采用了锻造黄铜材质的主体结构，这类材质在常规压缩空气、低压清水、非腐蚀性轻质油品的输送场景里有足够的耐蚀性与结构强度，同时材料成本控制合理，适合批量配套在通用工业设备上。球体与阀座的密封采用了聚四氟乙烯材质的密封件，这类密封材料的摩擦系数低，长期操作的磨损量小，同时能适应-10℃到120℃区间的常规工作温度，满足大部分通用工业场景的温度耐受需求。

　　安装边界上，三个连接端口均采用1/8英寸内管螺纹设计，匹配同规格的外螺纹管路接头，不需要额外加装转换接头即可完成管路对接，三个接口的轴线呈空间正交分布，其中两个接口处于同一水平轴线，第三个接口垂直于该轴线向下布置，安装时可以根据管路走向选择水平安装或是垂直安装，不会影响内部球体的密封性能。阀体的外部轮廓做了六角形的防滑结构设计，安装时可以用普通开口扳手卡住阀体六角位完成接头拧紧，不需要专门设计工装夹持，现场安装的便利性较好。顶部的手柄采用了扁式结构，手柄上的指示标记与内部流道方向保持一致，操作人员站在设备旁就能直观判断当前的流道导通状态，避免出现误操作。

　　建模过程中，这类小规格阀件的细节处理需要重点关注几个位置：一是阀杆与阀体配合的密封槽位置，这里的尺寸公差直接影响阀杆处的外泄漏风险，建模时需要预留密封件的压缩量空间，避免装配后密封件压缩量过大导致操作力矩骤增，或是压缩量不足出现泄漏；二是三个螺纹接口的同轴度控制，水平方向的两个接口需要保证轴线重合度，否则管路对接时会出现强制对中产生的装配应力，长期使用可能导致阀体开裂；三是手柄的旋转限位结构，阀体顶部的限位凸台需要精准控制角度，保证手柄旋转90度时刚好到达流道切换的终点位置，不会出现过转导致的流道对位偏差。另外，阀体与顶部阀盖的连接采用了螺纹旋合结构，建模时需要注意配合螺纹的旋合长度，保证足够的连接强度，同时在结合面处预留密封垫片的安装空间，避免介质从阀盖结合面渗漏。

　　实际选型应用时，这类小通径三通球阀的额定工作压力一般在1.0MPa到1.6MPa区间，完全满足常规气动回路0.8MPa以内的工作压力需求，流通能力上，1/8英寸的通径可以满足每分钟数百升的压缩空气输送需求，适配小型气缸、气动喷头这类终端执行元件的供气需求。相比同规格的电磁阀，手动三通球阀不需要供电，不存在电磁线圈烧毁的故障风险，在一些不需要自动控制、仅需要手动切换工况的管路节点上，使用成本与维护成本都更低。日常维护时，只需要定期检查阀杆处的密封状态，长期使用出现操作力矩增大时，可以适当补充硅基润滑脂，不需要整体更换阀件，维护难度很低。
