履带式陆空协同无人作业平台结构设计

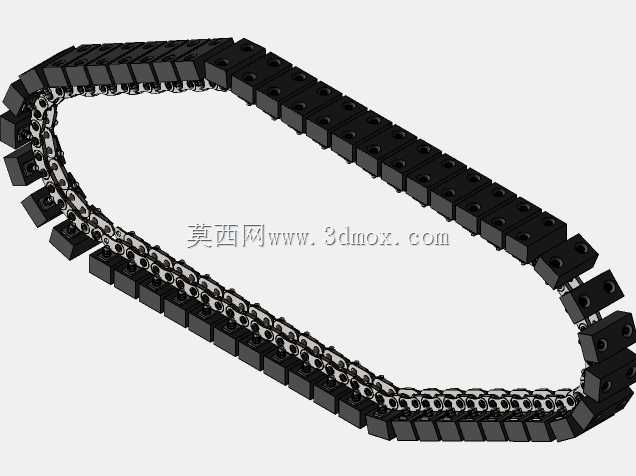

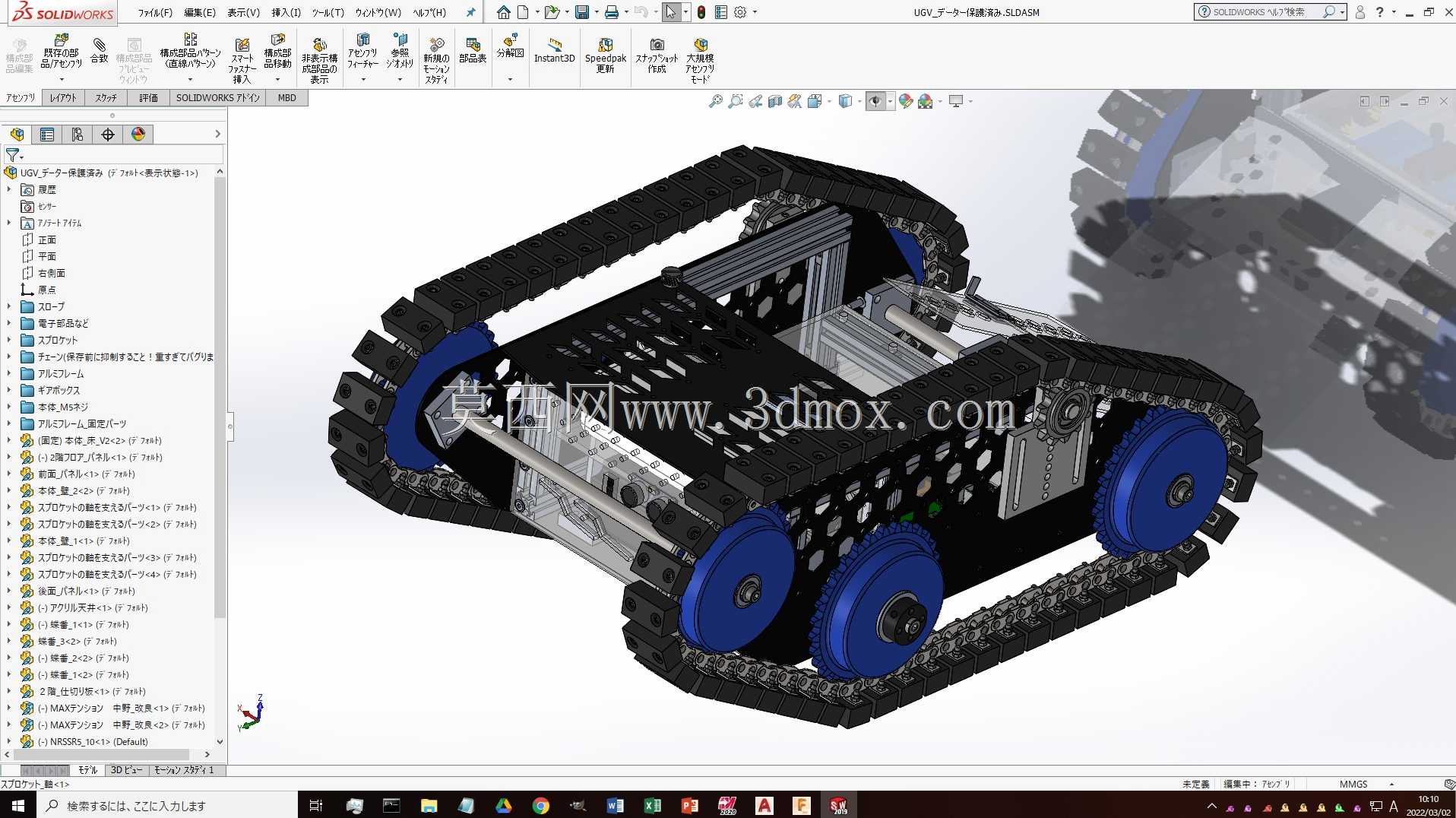

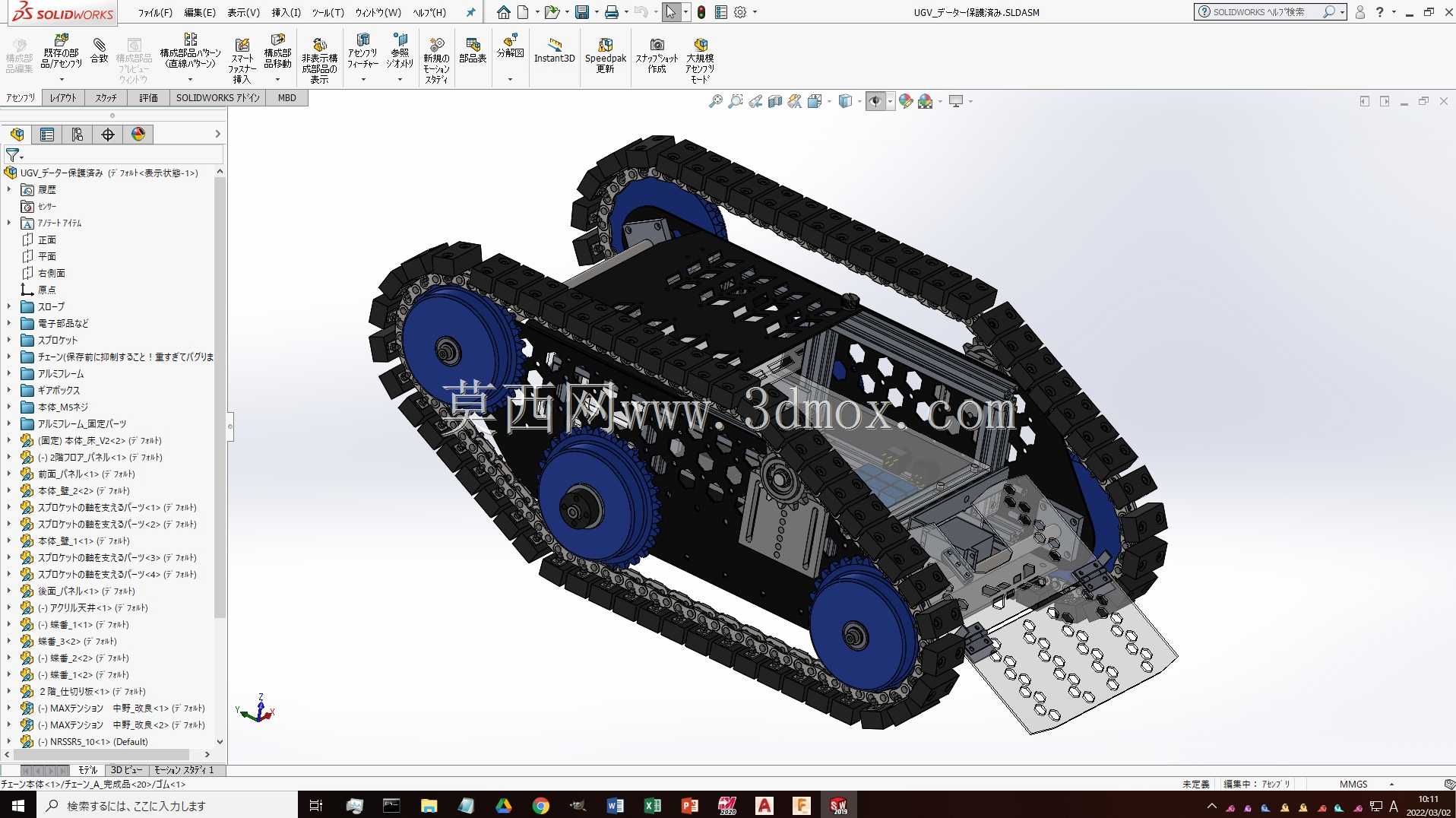

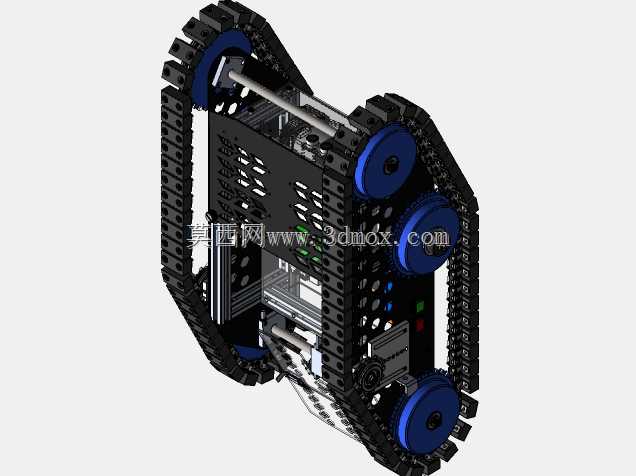

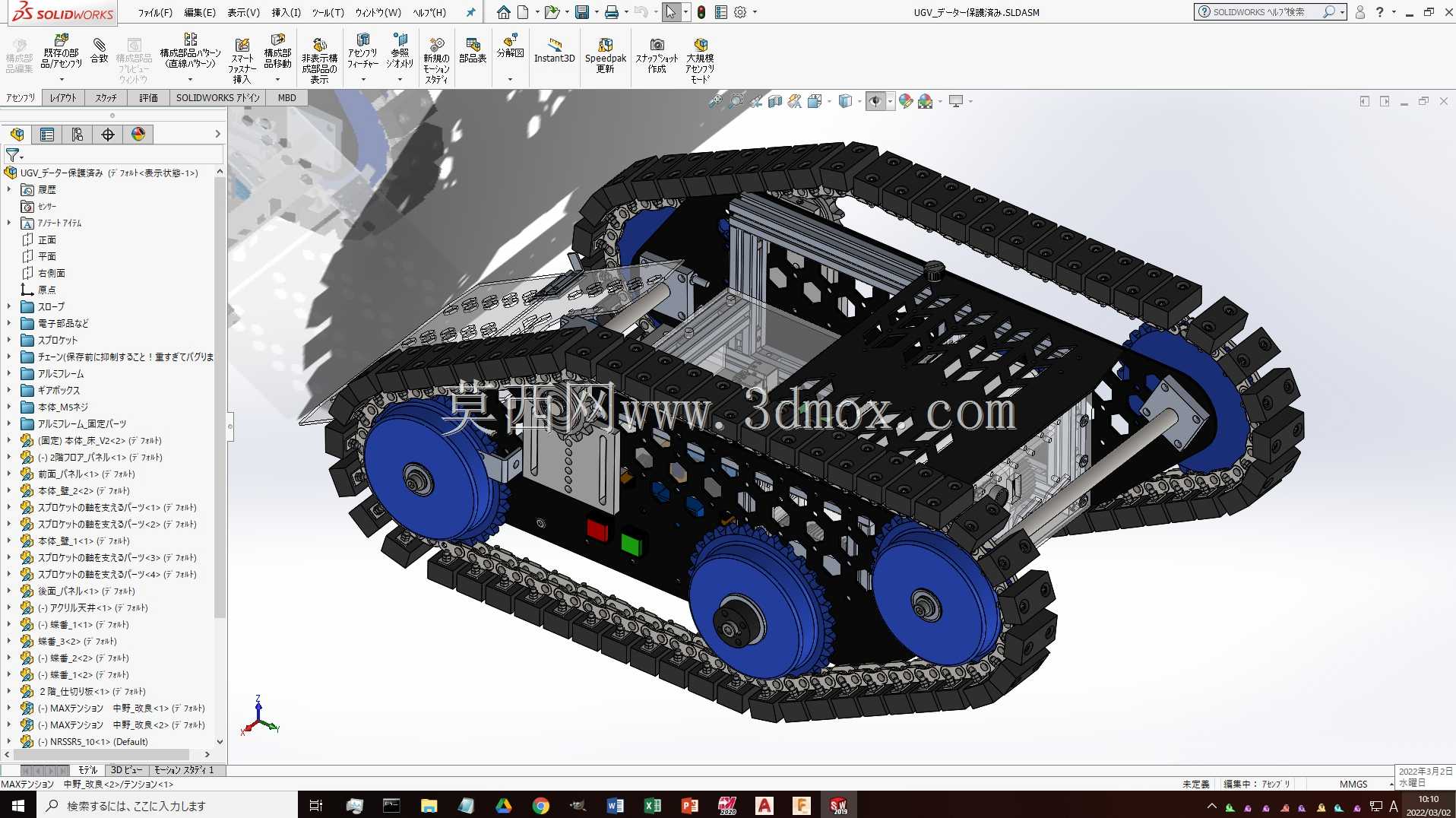

　　这款陆空协同无人作业平台的设计，核心是解决复杂非结构化场景下单一无人设备作业维度受限的痛点，在地下管廊巡检、灾后废墟搜救、野外复杂地形勘探这类场景里，纯地面履带设备容易被高耸障碍物遮挡视野，无法快速掌握全局地形信息，纯空中无人机则受续航限制无法长时间贴近作业面执行近距离操作，二者结合的结构形式刚好能填补两类设备的能力空白。从结构布局来看，整机采用双侧履带行走构型，驱动轮布置在底盘后侧，前后两端设置大直径导向轮，中部沿履带走向布置多组小直径承重轮，履带选用带防滑凸起的模块化拼接履带节，单节履带通过销轴铰接，可根据磨损情况单独更换，这种布局能让底盘获得接近40度的越障爬坡角度，跨越不超过自身底盘高度1.2倍的垂直障碍，在碎石、松散泥土、

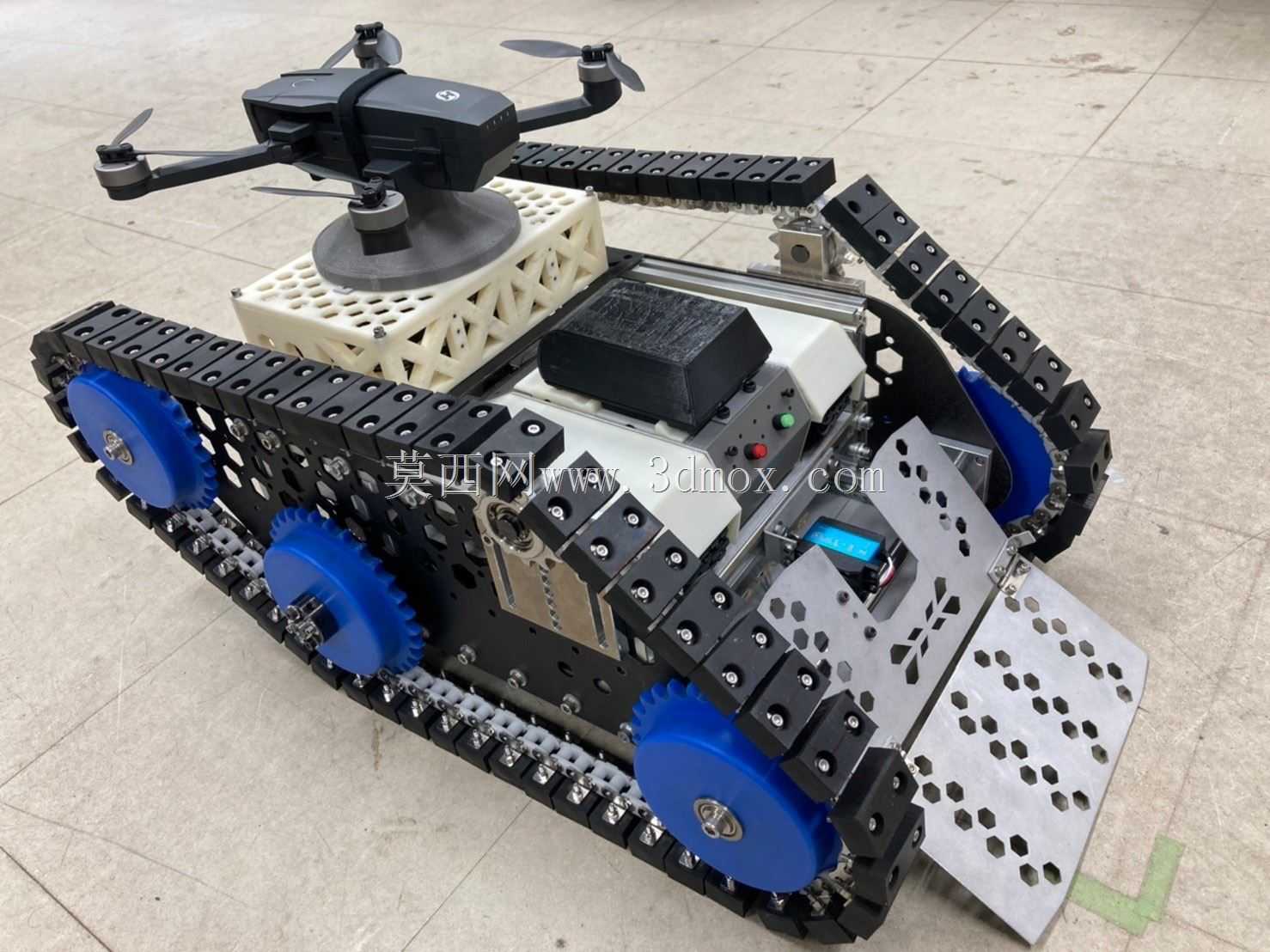

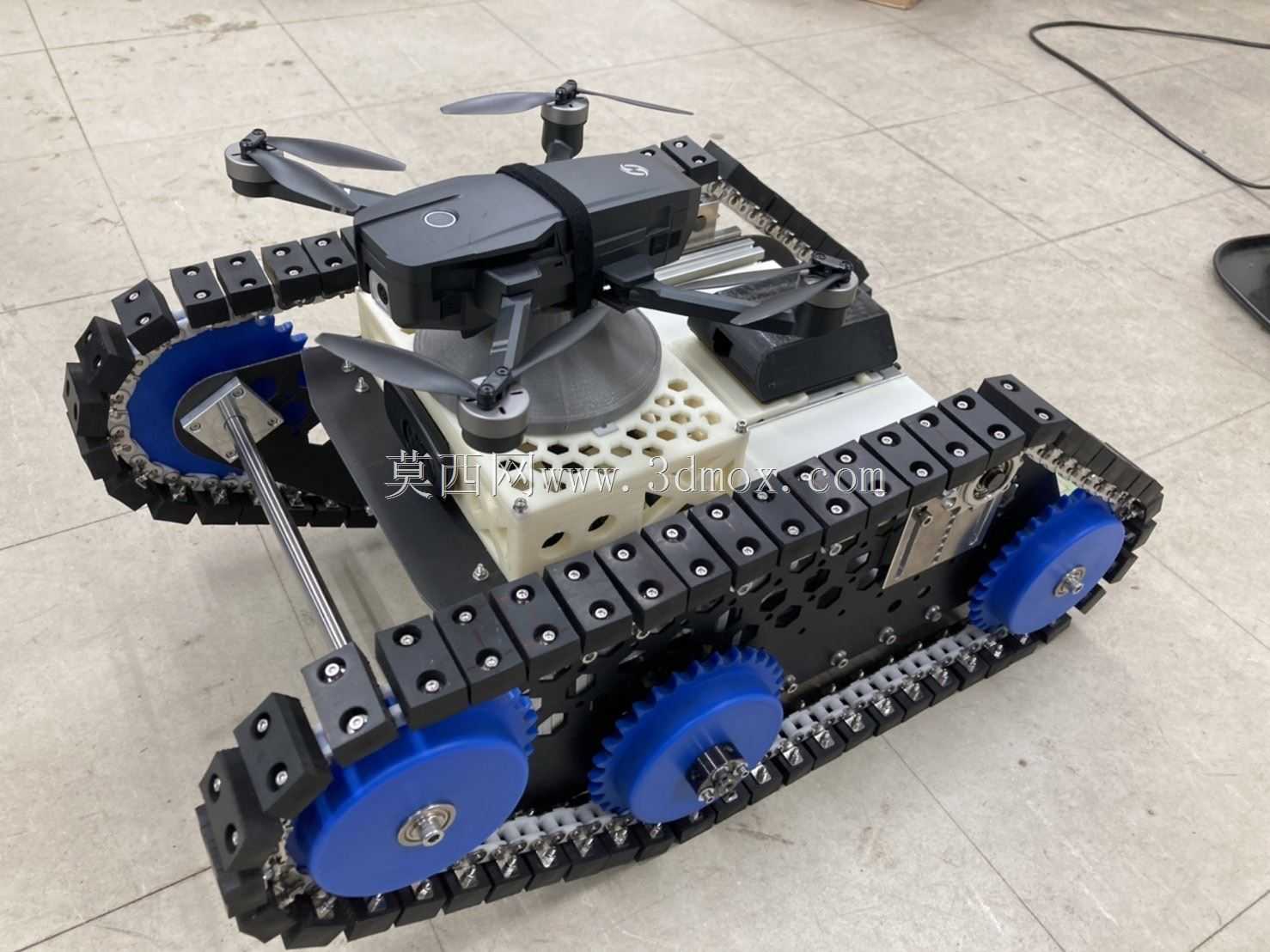

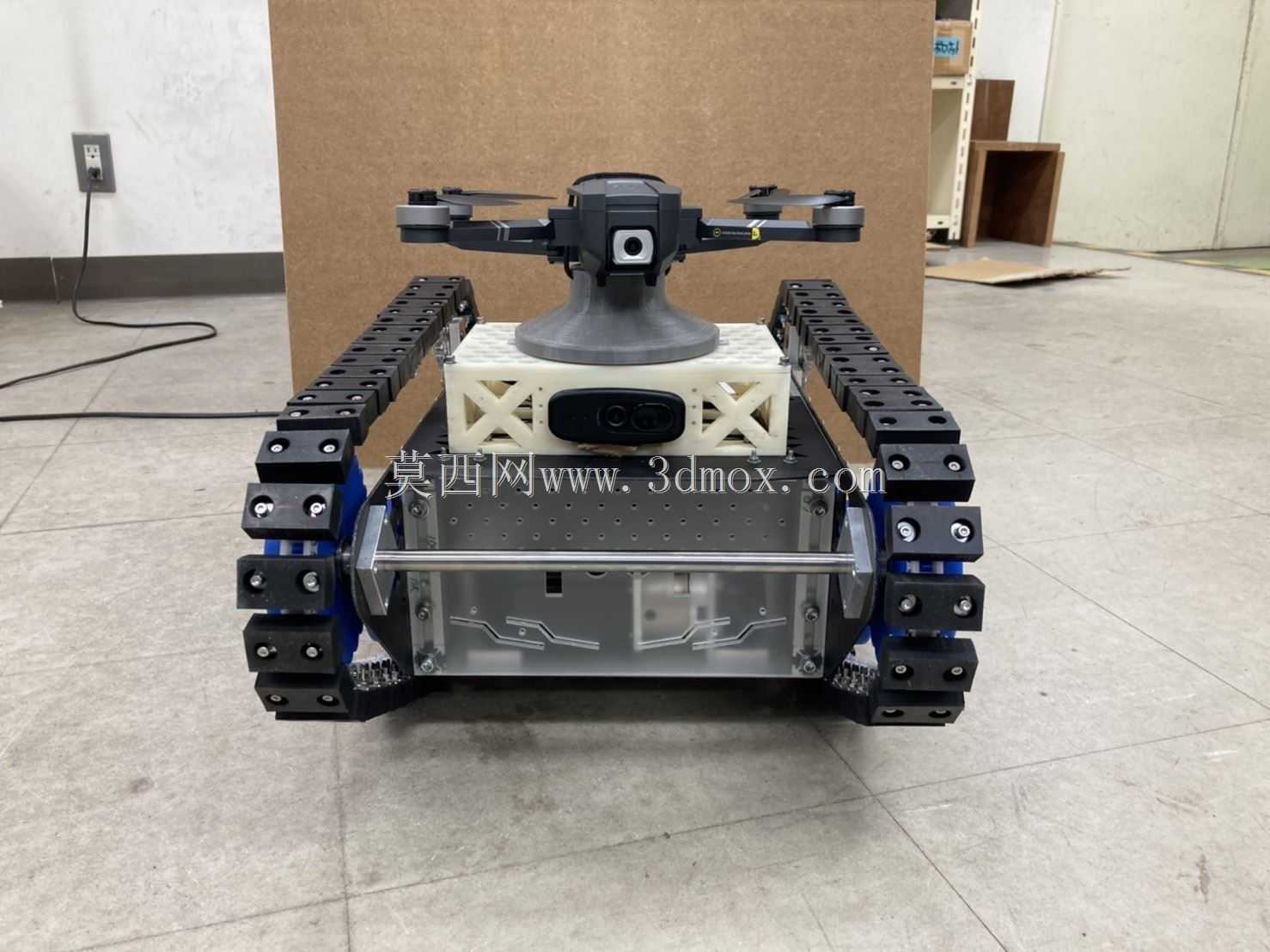

　　台阶路面都能保持足够的抓地力，不会出现常规轮式底盘容易打滑陷车的问题。底盘上部的载荷安装区做了镂空式减重设计，安装面预留了多组M3规格的标准安装孔位，孔位间距按照通用机载设备的安装规范设置，既可以直接固定折叠翼无人机的停靠基座，也能根据作业需求更换成机械臂、气体检测模块、热成像摄像头这类作业载荷，安装边界控制在底盘上部200mm*150mm的矩形区域内，载荷安装后的整机重心不超过履带支撑面的中心垂直投影范围，避免爬坡或者越障时出现侧翻。上部搭载的四旋翼无人机采用快拆式停靠结构，基座上设置了导向定位槽，无人机降落时即使存在±15mm的位置偏差，也能顺着导向槽滑入固定位置，基座内置的充电触点可以在无人机停靠时自动补能，

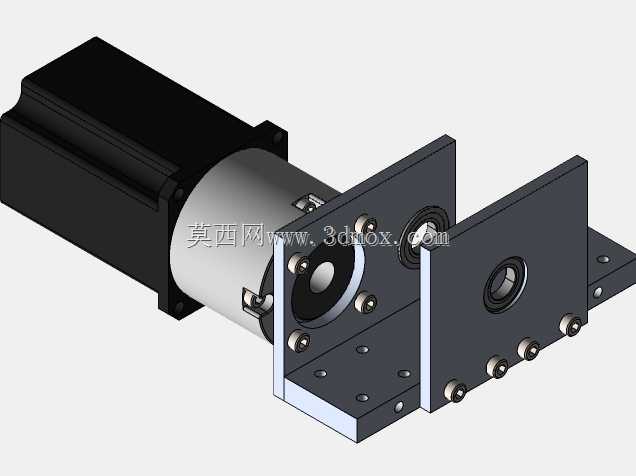

　　不需要人工更换电池，就能实现短距离多点空中侦察后返回平台充电的循环作业模式。底盘内部的动力舱采用分层布置结构，下层放置行走驱动电机与减速模组，双侧电机独立控制，可实现原地零半径转向，适配狭窄空间内的转向需求；上层放置控制主板、通信模块与动力电池，电池舱做了快拆结构设计，更换电池不需要拆解底盘外壳，能在野外作业时快速完成能源补给。整机的外形尺寸控制在长380mm、宽260mm、高180mm（不含搭载无人机状态），这个尺寸刚好能通过常规建筑的室内门洞，也能放入普通车载储物箱进行转运，不会因为体积过大影响场景适配性。行走部分的传动结构做了全密封设计，驱动轮与底盘侧板之间安装了骨架油封，能阻挡野外环境下的泥沙、积水进入传动舱，

　　避免齿轮组过早磨损；履带张紧结构采用偏心轮式调节，不需要拆解履带就能调整张紧度，日常维护时只需要拧动调节螺钉就能完成张紧操作，降低了野外运维的难度。上部无人机的停靠基座还设置了减震缓冲垫，能抵消无人机降落时的冲击载荷，避免冲击力传递到底盘内部的精密电子元件上，同时基座上的固定卡扣会在无人机到位后自动锁止，防止平台在颠簸路面行进时无人机出现滑落。在实际作业逻辑上，平台可以先行进到作业区域附近，再释放无人机完成半径500米范围内的空中地形勘察，将障碍物分布、可行进路线回传到底盘控制系统，引导地面平台沿最优路线行进，遇到地面平台无法通过的障碍时，无人机也能先行抵近侦察，将画面回传后再决定后续作业方案，这种协同模式比单一无人设备的作业效率提升40%以上，也能大幅降低设备进入高危场景的损耗风险。底盘前部预留了辅助传感器的安装位，可以加装激光雷达、避障摄像头，配合内部的控制算法实现自主避障行进，不需要人工全程遥控操作，适合长距离的管线巡检类作业场景。
