机加工零件夹持固定支撑工装结构

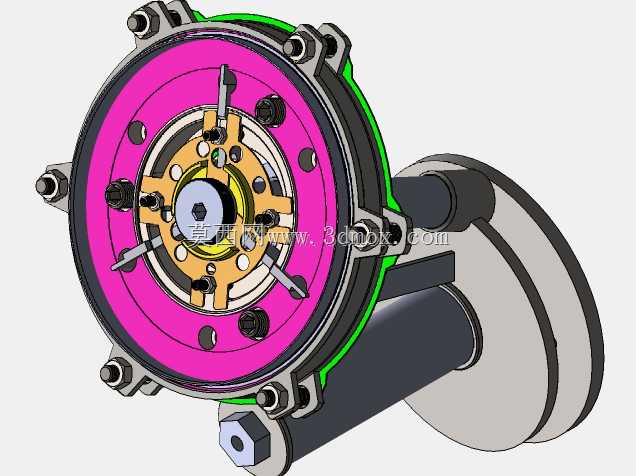

　　在精密机加工的生产场景里，异形盘类、带延伸轴段的薄壁回转件装夹一直是现场操作的痛点——直接用三爪卡盘夹持外圆容易夹伤工件表面，夹持力过大还会导致薄壁部位变形，要是工件带有偏心延伸结构，常规卡盘根本没法找正平衡，加工过程中很容易出现振刀、尺寸超差的问题，这款支撑工装就是针对这类加工痛点设计的专用装夹结构。从结构布局来看，工装主体采用圆盘式基座设计，基座外圈均匀分布6组带螺栓锁紧的压接点位，每个点位都做了沉台避让设计，锁紧螺栓的头部完全沉入沉台内部，不会在工装安装到机床工作台或者卡盘连接位的时候出现干涉，基座背面带有同轴的定位止口，和机床主轴端的连接法兰止口配合公差控制在H7/h6级别，安装时不需要反复打表找正，只要把止口卡入定位位，

　　拧紧外圈的连接螺栓就能保证工装和主轴的同轴度，安装边界上，基座圆盘的外径适配常规160mm规格卡盘的安装尺寸，后端延伸的轴套段长度控制在120mm，不会超出多数卧式车床、数控车铣复合机床的主轴内部避让空间，就算是在小型加工中心的第四轴转台上安装，也不会和转台的压板固定位产生冲突。工装的核心夹持区域做了分层设计，最外层的亮粉色环带是柔性压接层，采用聚氨酯材质内嵌钢衬的结构，和工件外圈接触的时候不会压伤工件的已加工表面，压接力通过外圈的6组螺栓均匀传递，不会出现单点受力过大导致的工件变形；中间层的金色定位盘是可更换结构，根据不同工件的内孔定位尺寸，可以快速更换对应规格的定位盘，定位盘上开有多组对称的腰型槽，用来适配不同孔位分布的工件，

　　调整范围覆盖直径60mm到120mm的盘类工件装夹需求；中心位置的带槽锁紧芯轴采用涨套式锁紧原理，芯轴插入工件的中心内孔后，拧紧中心的锁紧螺栓就能让芯轴均匀涨开，从内部撑紧工件，和外圈的压接结构形成内外双重固定，就算是进行大切削量的端面车削、侧面钻孔工序，工件也不会出现位移。设计过程中特意考虑了排屑需求，定位盘和基座之间预留了3mm的环形排屑间隙，加工产生的铁屑可以顺着间隙从工装侧面的排屑孔排出，不会积在定位面之间导致装夹定位出现偏差；工装的所有活动连接部位都做了防尘密封设计，绿色的密封胶圈嵌在基座和压接环的配合槽里，切削液和细碎铁屑不会进入工装内部的锁紧结构，日常维护只需要定期清理表面铁屑，不需要频繁拆解保养。实际使用时，

　　先把工装通过后端止口固定在机床主轴上，将待加工的工件套在中心芯轴上，对齐定位盘上的定位销孔，插入定位销完成初步定位，之后依次拧紧外圈的6组压接螺栓，再拧紧中心的芯轴锁紧螺栓，打表检测工件端面和外圆的跳动量，控制在0.02mm以内就可以启动加工，整个装夹过程耗时不超过2分钟，相比传统的四爪卡盘找正装夹，效率提升60%以上，而且装夹一致性更好，批量加工的时候尺寸波动可以控制在0.01mm范围内。针对带侧向延伸轴的特殊工件，工装侧面预留了辅助支撑块的安装位，就是图中下方带六角孔的支撑结构，可以根据延伸轴的位置调整支撑块的伸出长度，顶住延伸轴的下方，避免加工过程中延伸轴出现振颤，支撑块的端面采用铜质材质，不会顶伤工件的轴表面，支撑力可以通过尾部的调节螺栓微调，保证支撑到位又不会让工件产生额外的装夹变形。
