传感器配套工件夹紧定位装配结构

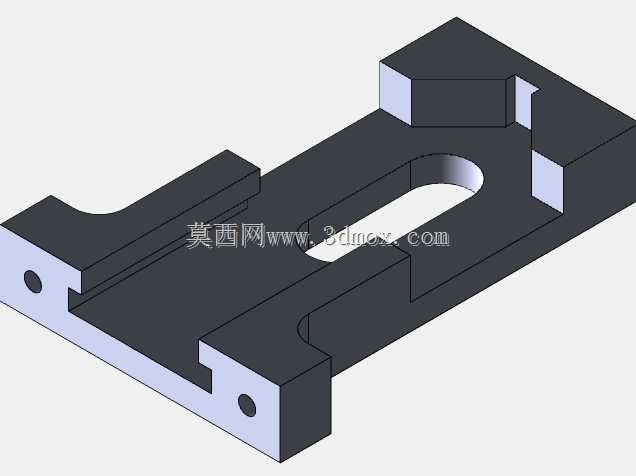

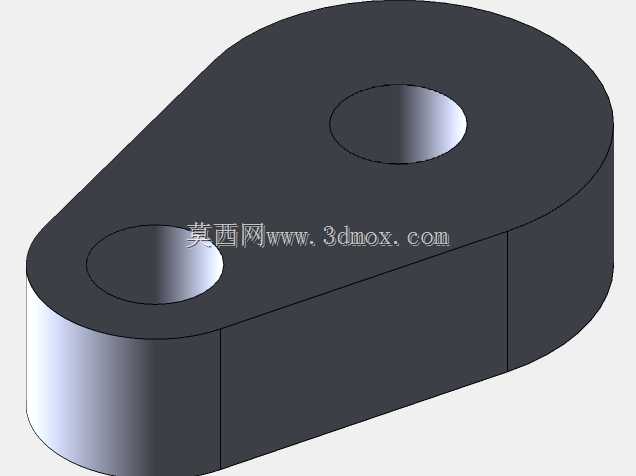

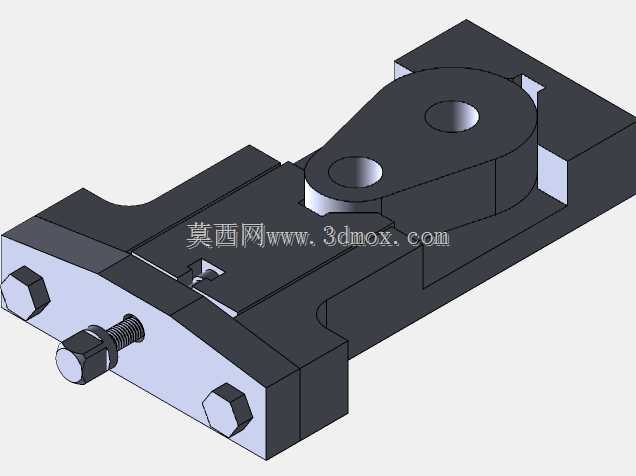

　　这套装配结构主要面向传感器生产、检测环节的工件装夹需求，在传感器的性能标定、外观检测、组装工序中，承担工件的精准定位与可靠夹紧作用，避免工件在检测或加工过程中出现位移、偏斜，保证传感器检测数据的准确性，以及组装工序的对位精度。从结构组成来看，整套装配包含基座主体、摆动压块、锁紧螺栓、六角紧固螺母几个核心部分，基座作为整个装配的承载基础，底部设置有适配生产线安装位的定位凸台与安装槽，可直接嵌入对应工装台的T型槽内，无需额外加工转接板，安装边界的长宽尺寸适配常规传感器检测工位的预留空间，不会与周边的检测探头、送料轨道产生运动干涉。摆动压块采用偏心圆弧轮廓设计，压合面做了平面度处理，与工件接触的区域粗糙度控制在合理范围，

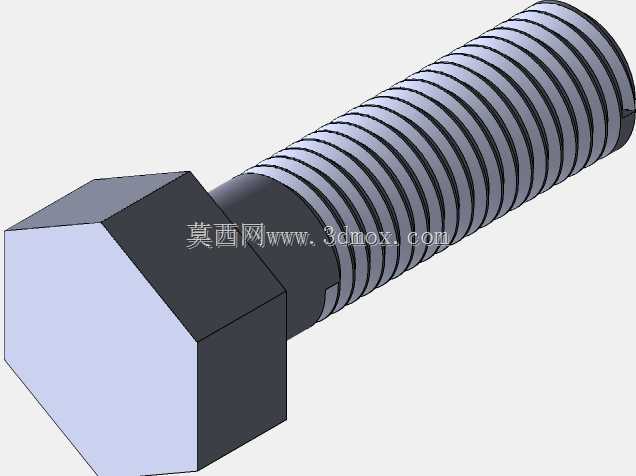

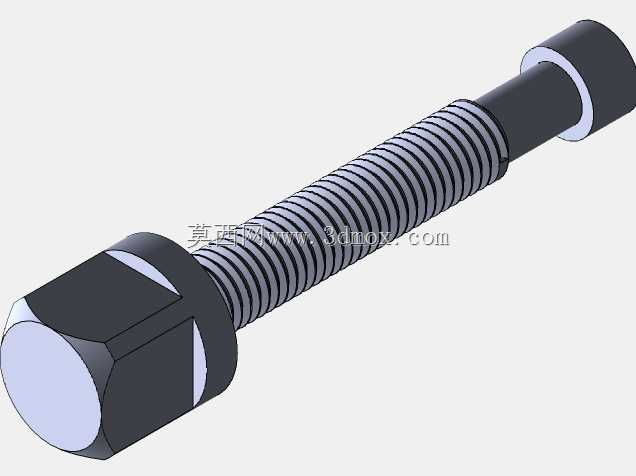

　　既保证足够的摩擦力防止工件窜动，又不会压伤传感器外壳的喷涂或注塑表面。锁紧螺栓采用细牙螺纹设计，微调精度更高，操作人员可以根据不同规格传感器的外壳厚度，调整螺栓的旋入深度，控制压块的压紧行程，适配厚度在3mm到12mm区间的不同规格传感器类工件，调整到位后通过尾部的六角螺母锁死，避免设备运行过程中螺栓松动导致压合力下降。设计过程中优先考虑了装夹操作的便捷性，压块的摆动转轴设置在基座的偏心位置，松开锁紧螺栓后压块可向上翻转90度，留出足够的上下料空间，操作人员无需将手伸入狭窄的压合区域即可完成工件的取放，降低操作过程中的磕碰风险。基座的侧面设置有两个内六角安装孔，可根据工位需求加装侧向定位销，针对带引脚的传感器类工件，

　　可通过定位销对引脚位置进行预定位，保证工件放置后引脚与检测探针的对位精度控制在0.1mm以内，减少对位调整的辅助时间。整套结构的受力路径经过优化，压合时的作用力直接通过压块传递到基座的支撑平面，不会对基座的安装固定点产生额外的倾覆力矩，即使在高频次的装夹操作下，基座的安装位置也不会出现偏移，长期使用的定位精度保持性更好。在实际生产线应用中，这类装配结构可直接集成到传感器的自动化检测流水线中，配合气缸或电动推杆驱动锁紧螺栓，可实现全自动的装夹动作，无需人工手动锁紧，适配每分钟15到20件的检测节拍，满足中小批量传感器生产的产能需求。针对不同的使用场景，基座的支撑面可更换不同硬度的垫片，针对外壳较软的陶瓷基传感器，

　　可更换尼龙垫片避免压痕，针对金属外壳的工业传感器，可更换硬质合金垫片提升耐磨性能，延长整套装配的使用寿命。结构中所有的活动连接部位都预留了润滑脂加注间隙，日常维护时只需在转轴和螺纹部位涂抹少量润滑脂，即可保证摆动和锁紧动作顺畅，不会出现卡滞问题。整套装配的零件加工工艺性较好，基座采用45号钢调质处理后铣削成型，压块采用40Cr淬火处理提升耐磨性，螺栓和螺母采用标准件，加工成本可控，适合工装类结构的批量制作与工位复制。
