0.05至1毫米量程彩色塞尺间隙测量工具

　　在机械装配、设备调试、工装校验的现场场景里，间隙测量是绕不开的基础工序，小到精密电子组件的装配缝隙，大到重型设备结合面的贴合间隙，都需要可靠的测量工具完成数值核验，这套多色塞尺就是针对0.05毫米到1毫米区间的小间隙测量需求设计的专用量具。很多一线装配钳工都有过普通塞尺片辨识度低、取片时容易翻找错规格的困扰，这套塞尺在设计时就把不同厚度的测量片做了差异化的彩色涂层处理，每一种厚度对应唯一的识别色，现场作业时不需要逐片刻度核对，仅凭颜色就能快速选出对应量程的塞尺片，大幅减少反复核对规格的无效时间，尤其适合流水线旁快节奏的装配检测工位，工人手持操作时能快速完成片体切换，不会因为找规格打断装配节奏。从结构设计来看，

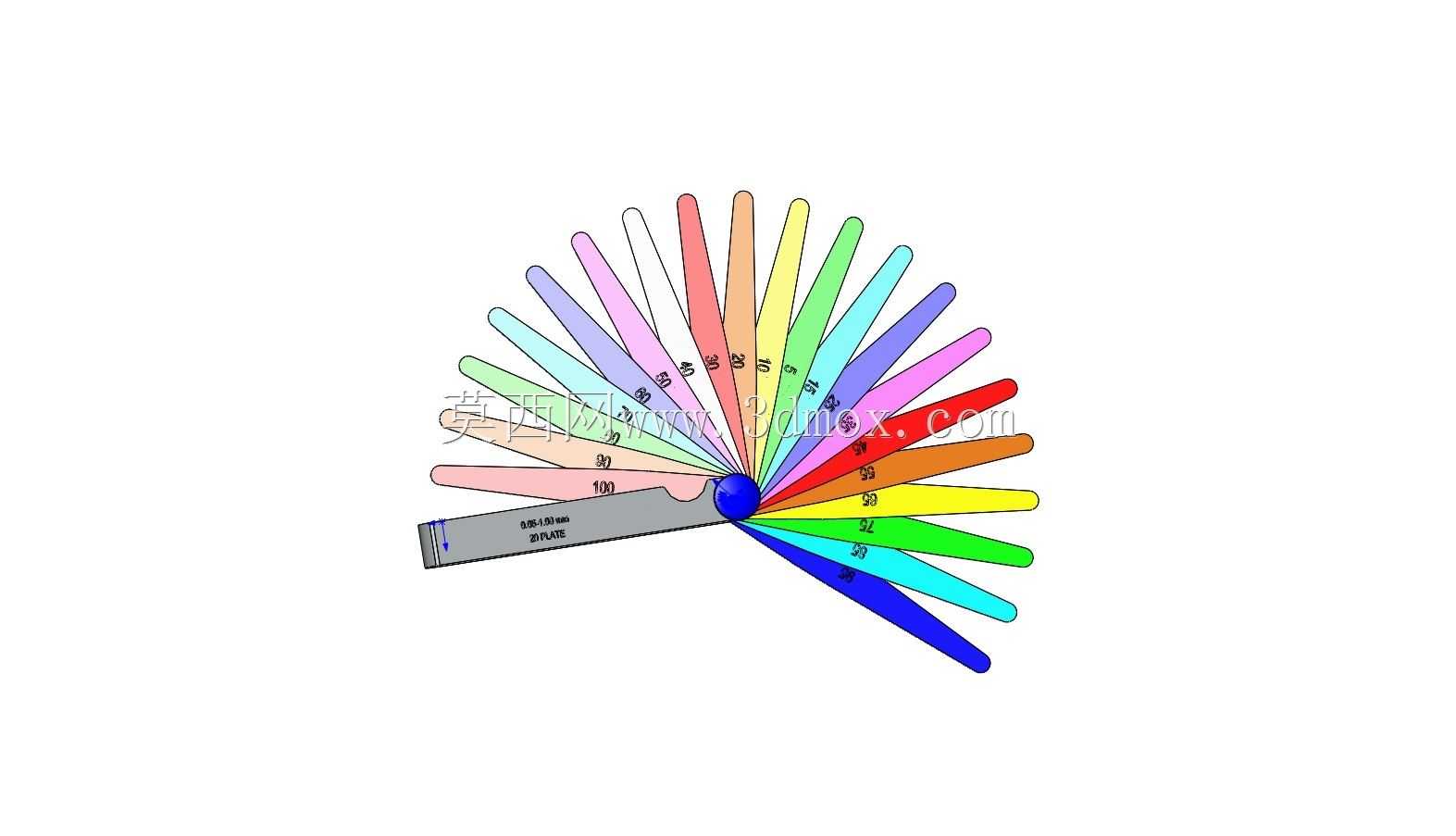

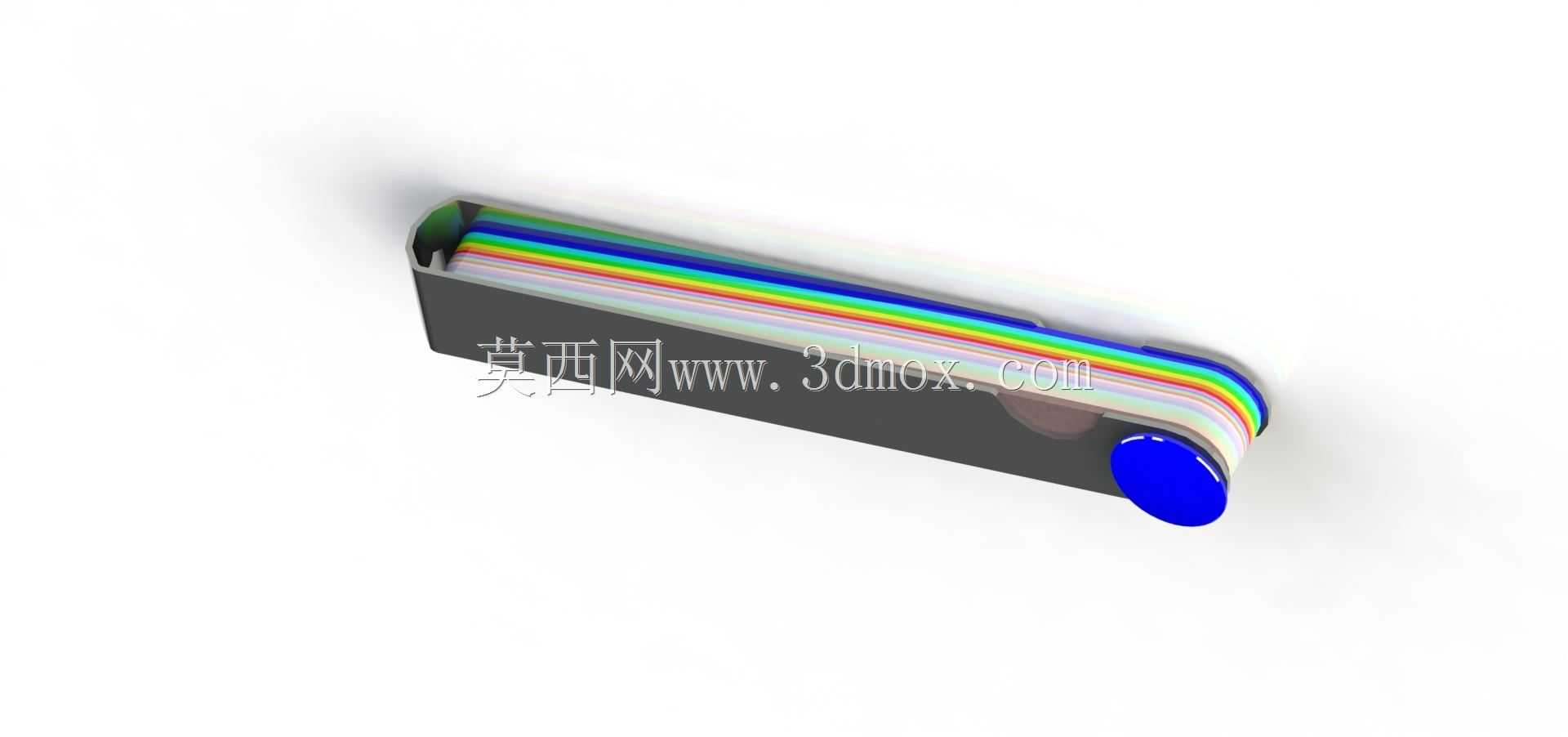

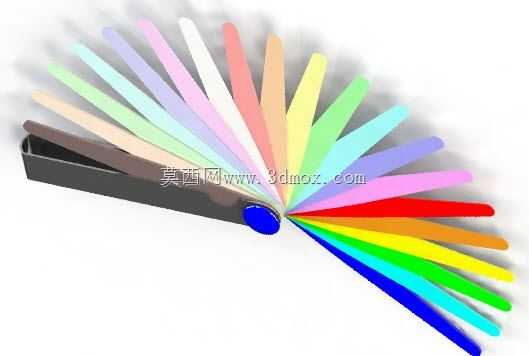

　　整套塞尺采用单轴铰接的扇形展开结构，所有测量片的根部都通过铰接轴串联固定，闲置状态下所有片体可以完全收拢叠合，整体外形和普通美工刀接近，能直接塞进工装服的工具袋里，不会像散装塞尺片那样容易丢失单片。铰接端的阻尼做了针对性调校，展开任意角度的塞尺片都能保持当前位置不会自行滑落，测量狭窄缝隙时可以单独把对应厚度的片体掰出，其余片体收拢在握持端，不会因为多余片体散开干扰测量操作，比如检测机床导轨面的配合间隙时，只需要伸出对应厚度的单片，就能深入导轨结合面的缝隙完成塞测，不需要担心其他片体刮碰到导轨的精加工面。测量片的本体采用弹簧钢基材加工，表面的彩色涂层是耐磨的硬质喷塑层，不会因为反复插拔摩擦出现掉色，

　　也不会在被测工件的金属表面留下残留印记，每片测量片的厚度公差控制在微米级，0.05毫米的最薄片边缘做了倒圆角处理，插入缝隙时不会刮伤工件的配合面，也不会因为边缘毛刺导致测量值出现偏差。从安装和使用边界来看，这套塞尺不需要额外的固定安装位，属于手持便携类量具，收拢状态下整体长度不到15厘米，握持端的黑色包覆层做了防滑纹理，手上沾有少量切削液或者防锈油的时候也能稳定握持，不会出现打滑脱手的情况。在实际应用场景里，它可以覆盖绝大多数机械装配的小间隙检测需求：比如模具合模后的分型面间隙核验、轴承安装后的游隙初步检测、钣金拼接后的焊缝间隙确认、气动元件密封面的贴合间隙检查，甚至电子设备组装时的壳体配合间隙测量都能适用。不同于百分表、

　　千分尺这类需要固定基准的测量工具，塞尺的使用不需要复杂的调零操作，只要根据预估的间隙值选择对应厚度的片体插入缝隙，当片体在缝隙中能轻微拖动且有明显阻尼感时，该片体的厚度值就是被测间隙的实际尺寸，对于现场快速排查装配问题来说，这种测量方式的效率远高于其他精密量具。设计时还考虑到了不同作业场景的使用习惯，扇形展开的结构可以让使用者一次性把所有量程的片体展开，快速比对不同厚度的片体找到最适配的测量值，不需要像叠片式塞尺那样逐片叠加计算厚度，所有厚度规格都单片独立标识颜色，哪怕是刚入行的装配新人，也能快速对应上厚度数值，不会出现读错规格的问题。测量片的表面做了去应力处理，反复弯折也不会出现永久变形，正常使用工况下不需要频繁校准，只要避免测量片被重物砸压变形，就能长期保持测量精度。铰接轴的端部做了封边处理，不会因为长期使用出现轴销松脱、片体散落的问题，整体结构没有易损的小零件，适合车间复杂工况下的长期频繁使用。
