基于E3d热端的双直接驱动挤出结构

　　桌面级FDM3D打印场景中，多材料打印、双色打印的需求长期存在，传统的单挤出头方案需要频繁更换耗材，不仅打断打印流程，还容易在换料过程中引入耗材残留、堵头、打印层错位等问题，而Bowden结构的双挤出方案因为送料路径长，对柔性耗材的推送精度不足，回抽响应滞后，很难满足高精度柔性件打印的需求。这套双直接驱动挤出结构，就是针对桌面级FDM设备多材料打印的痛点开发，直接将送料驱动模块集成在热端上方，最大限度缩短送料路径，从结构根源上解决长距离送料带来的精度损耗问题。

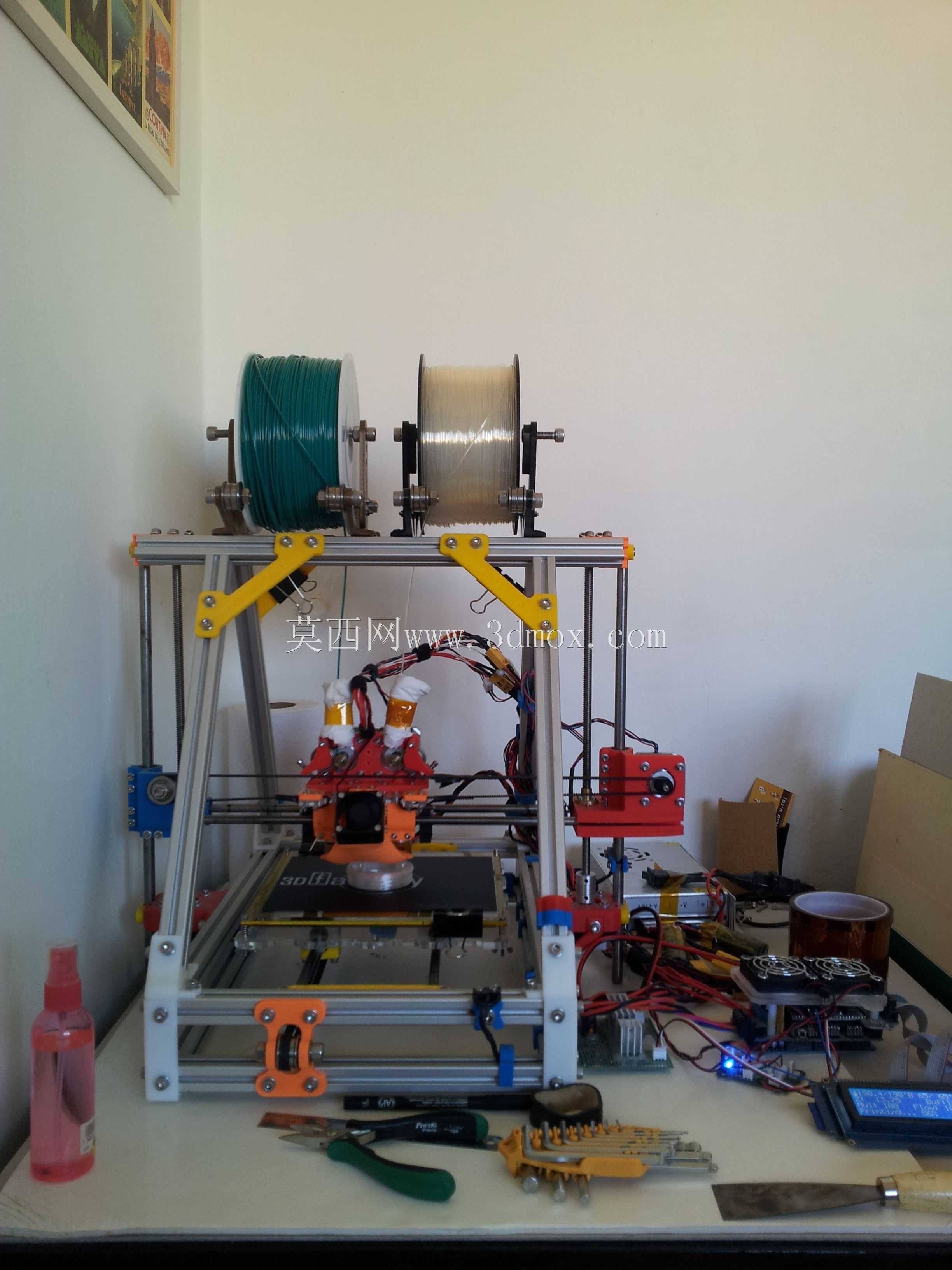

　　从实际应用场景来看，这套结构适配常规桌面级笛卡尔结构、CoreXY结构的FDM3D打印机，既可以用于PLA、ABS、PETG等常规刚性耗材的双色、多材料打印，也能稳定推送TPU、TPE等柔性耗材，满足手板打样、柔性功能件制作、多色文创产品打印等场景的使用需求。和常见的单头换色方案不同，双独立热端的结构可以做到两个喷嘴独立控温，支持两种不同打印温度的耗材同时使用，比如搭配PLA和PVA水溶性支撑材料，就能打印带有复杂内腔、悬空结构的零件，不需要人工拆除支撑，大幅降低复杂结构件的后处理难度。

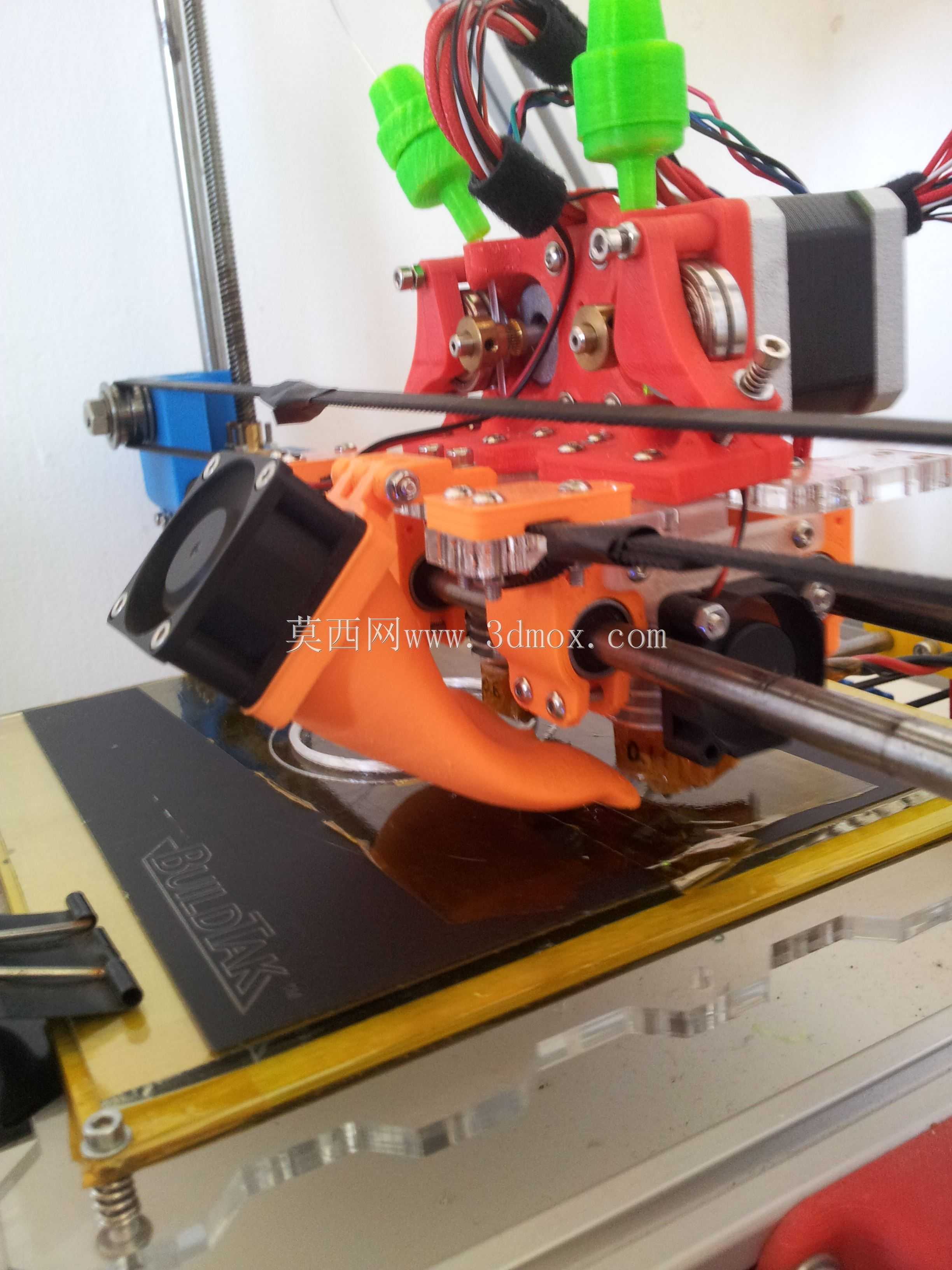

　　功能特性层面，这套结构采用双独立送料驱动单元，每个挤出通道都配备独立的减速送料齿轮组，送料齿轮采用带滚花的硬质合金材质，和耗材的接触摩擦力足够，不会出现送料打滑、耗材磨屑堆积的问题；每个驱动单元都配套独立的散热风道，驱动电机侧配备轴流风扇对电机壳体和减速齿轮组进行散热，避免长时间连续打印时电机温升过高导致的扭矩衰减，热端上方的散热鳍片搭配离心风扇形成定向风道，阻断热端热量向上传导，防止耗材在喉管内提前软化造成堵头。喷嘴端配备独立的硅胶保温套，减少热端温度波动，同时两个喷嘴的高度差可以通过安装座上的微调螺钉进行独立校准，不需要反复调整整个挤出模组的安装高度，就能保证两个喷嘴在打印时的Z向高度一致，避免出现擦嘴、层高不一致的问题。

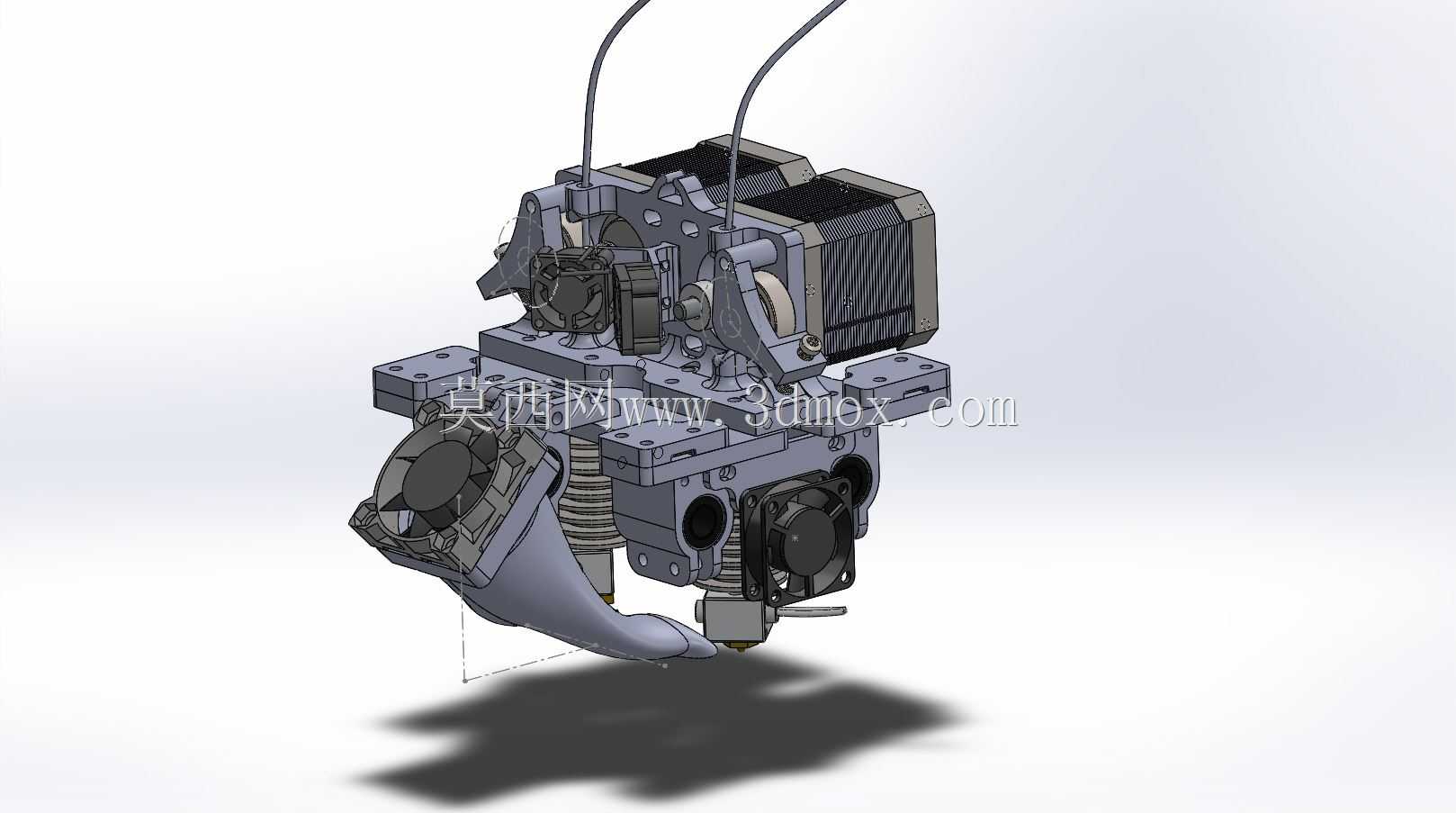

　　设计思路上，整套结构采用模块化集成设计，所有零部件都围绕轻量化、紧凑化的目标进行布局，两个驱动单元对称布置在安装基板上方，整体重心落在安装基板的中心位置，不会因为单侧重量过大导致X轴运动时出现偏载、抖动的问题。安装基板采用标准化的2020铝型材、2040铝型材安装孔位，孔距兼容市面上主流的桌面级3D打印机滑车安装尺寸，不需要对原有设备的运动结构进行大规模改造，只需要替换原有挤出头模组，重新接线调试就能完成升级。结构的受力路径经过优化，送料时的挤压力直接通过安装基板传递到滑车，不会因为送料反作用力导致热端偏移，保证长时间打印的位置精度。所有易损件都采用快拆设计，送料齿轮、喉管、喷嘴都可以在不拆解整个模组的情况下单独更换，日常维护的操作门槛很低。

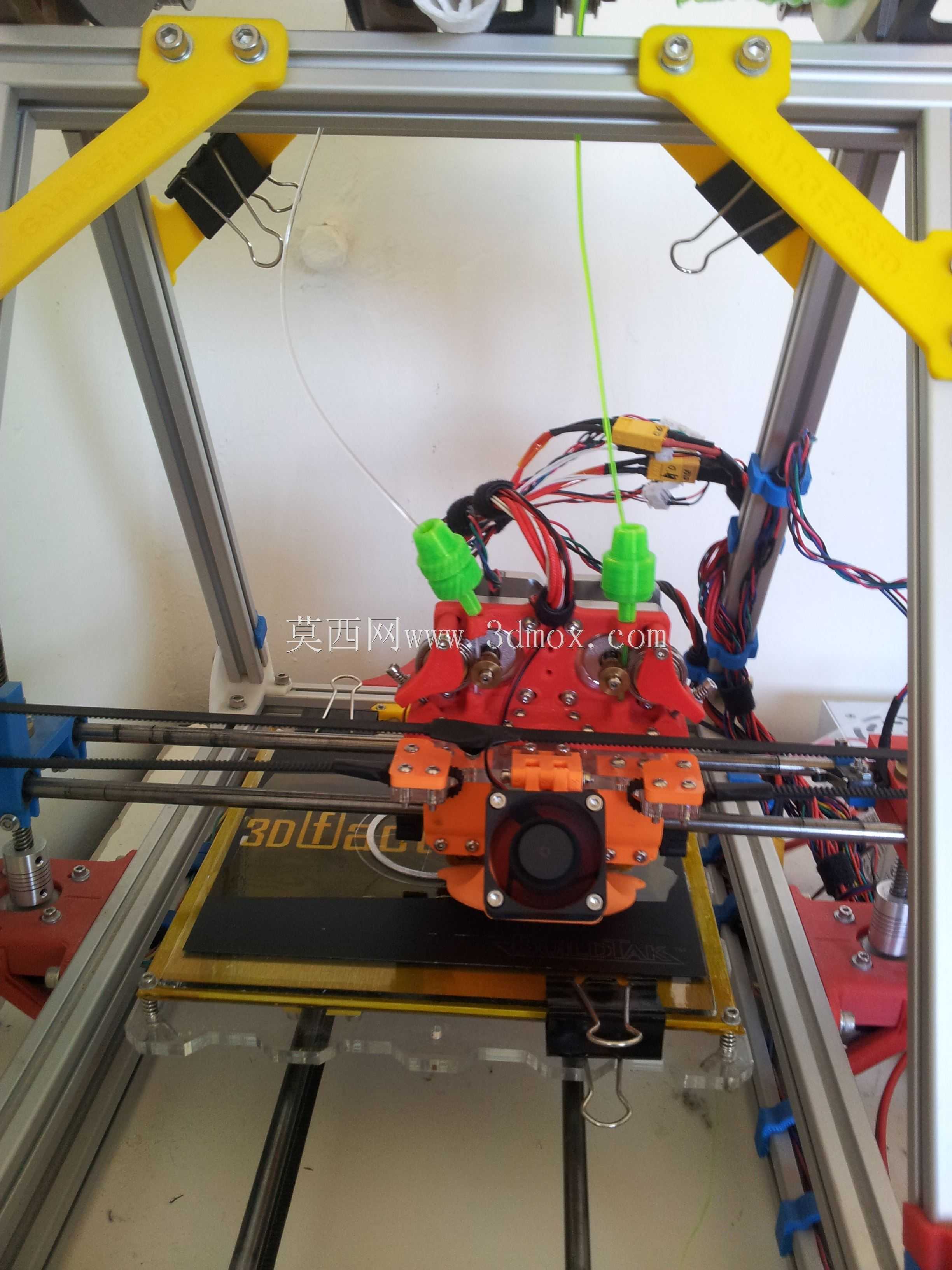

　　外形尺寸与安装边界方面，整套挤出模组的整体宽度控制在120mm以内，高度方向从安装基板上表面到喷嘴尖端的尺寸控制在85mm以内，厚度方向不超过65mm，安装后不会和打印机的X轴两端的限位结构、机架型材发生干涉；安装基板上的固定孔采用长圆孔设计，允许X向、Y向各有5mm的调整余量，适配不同设备的安装位公差。喷嘴的伸出长度经过计算，在打印最大尺寸零件时，模组本体不会和打印平台、已经打印完成的零件部分发生碰撞，预留的安全间隙足够应对平台调平误差、零件翘曲带来的凸起。电路接口采用标准化的接插件，驱动电机、温度传感器、加热棒、散热风扇的接口都做了防呆设计，安装时不会出现插错针脚的问题，接线后只需要在固件中重新设置挤出机步数、热端PID参数、喷嘴偏移量，就能正常投入使用。

　　实际使用过程中，这套直接驱动双挤出结构的送料响应速度很快，回抽动作的延迟控制在10ms以内，打印时的拉丝、漏料问题比Bowden结构有明显改善，打印柔性耗材时的送料精度可以达到±0.02mm，能够满足薄壁柔性件、密封件等功能零件的打印要求。双热端独立控温的设计，也支持同时打印两种不同收缩率的耗材，通过固件的偏移补偿，可以抵消不同耗材冷却收缩带来的尺寸偏差，保证多材料拼接位置的结合强度。
