双轮立式自平衡移动机器人结构设计

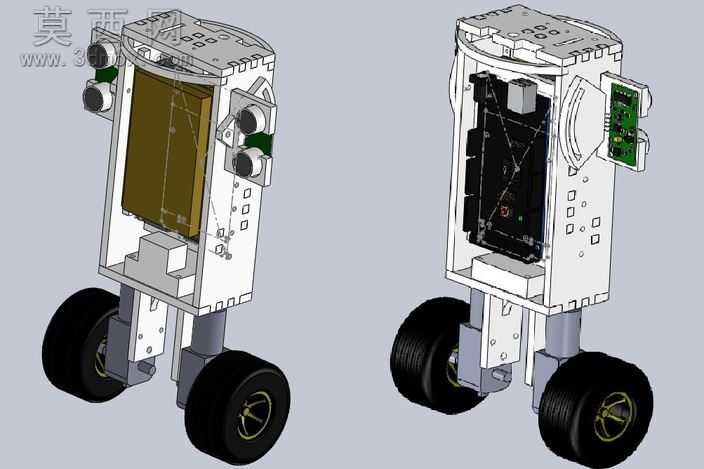

本作品为双轮立式自平衡移动机器人的完整三维结构设计，建模过程严格遵循机电产品结构设计规范，对整机各功能模块进行了精细化的参数化建模。整机采用对称式立式布局，底部为两组驱动轮组，每个轮组包含橡胶轮胎、轮毂、轮轴、连接支架与驱动安装位，轮胎表面还原了真实防滑胎纹，轮毂做了轻量化辐条造型设计，轮组支架通过铰接结构与主体机身连接，预留了减震与转向调节的装配间隙。机身主体采用框架式壳体结构，外壳做了轻量化镂空与功能开孔设计，侧面预留了传感器安装位、状态指示灯开孔与调试接口位，机身内部划分了独立的功能舱室，分别用于放置动力电池组、主控电路板、姿态检测模块与驱动控制组件，电池舱做了独立的固定卡位设计，可适配不同规格的储能电池，电路板安装位预留了标准螺柱孔位，方便不同方案的控制板装配调试。机身侧部外置了拓展接口模块，可外接功能拓展板、传感组件或交互模块，满足二次开发的拓展需求。建模过程中对所有装配部件做了干涉检查，确保各运动部件无结构冲突，转动副、连接副的配合公差符合小型机电产品的装配要求，壳体材质设定为高强度工程塑料，轮组支架采用铝合金材质设定，轮胎采用耐磨橡胶材质，内部结构件根据受力需求分别设定了工程塑料与金属材质，渲染阶段对不同材质的表面质感做了区分处理，金属件呈现哑光金属质感，塑料件呈现细腻磨砂质感，橡胶轮胎呈现哑光防滑质感，清晰展现各部件的材质差异与结构层次。设计过程中经过多轮迭代优化，初代方案存在重心偏高、轮距适配性不足的问题，后续迭代调整了机身重心位置，优化了轮组间距与机身尺寸比例，最终采用适配小型轮组的紧凑机身方案，确保整机在动态平衡过程中具备更好的稳定性，同时兼顾了结构紧凑性与内部空间利用率，完整还原了自平衡机器人从概念方案到可生产落地的结构设计细节，包含生产加工所需的全部结构参数与装配参考。
