带红外探测与LED照明的焊锡排烟辅助装置

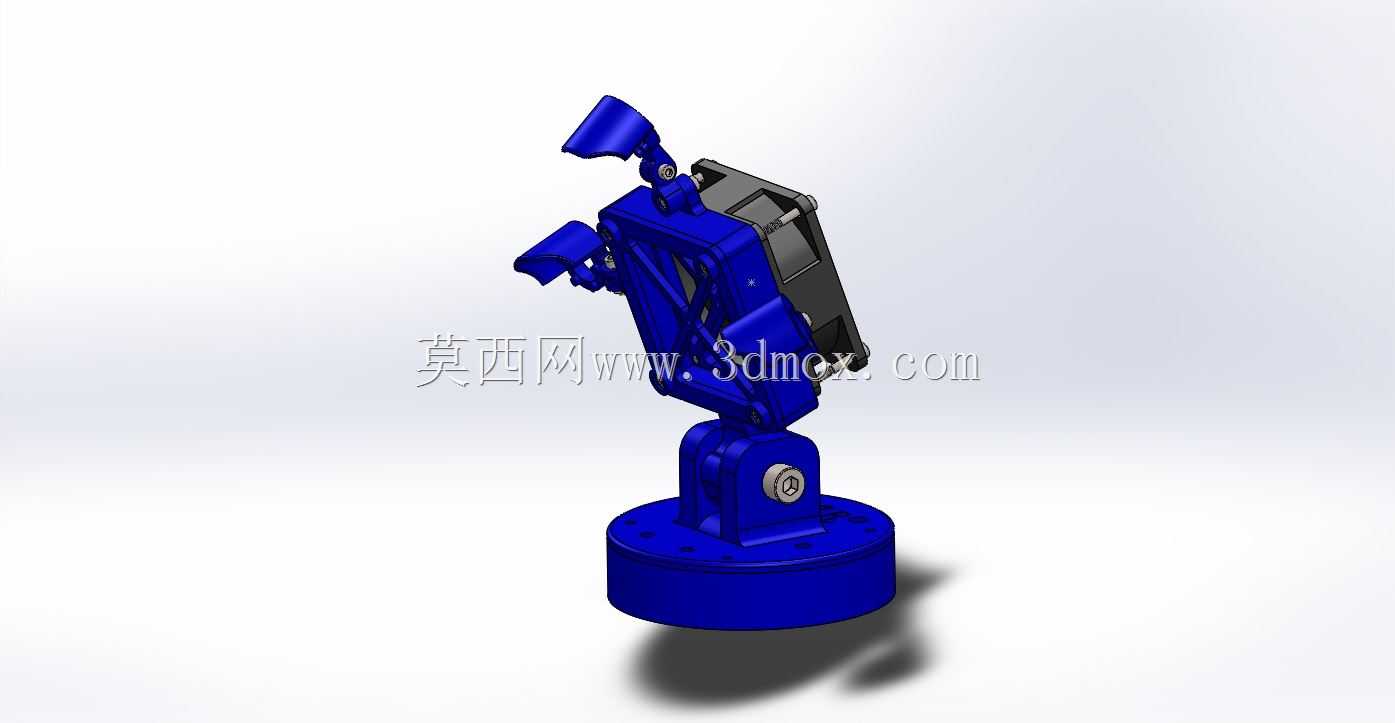

　　在电子装联、线束加工、小型五金件锡焊作业场景中，焊锡丝熔融过程释放的助焊剂烟气长期被操作人员吸入会造成职业健康隐患，常规桌面排烟装置多为固定风速、常开式设计，要么排烟角度无法匹配焊笔操作轨迹，要么长时间空转造成能耗浪费与工位噪音干扰，这款辅助排烟装置正是针对桌面级手工锡焊作业的痛点完成结构设计。装置整体采用桌面夹装与底座放置两用的支撑结构，底座采用重心下沉的宽幅圆盘设计，直径控制在120mm范围内，不会占用焊台周边过多操作空间，底座内置驱动电路板与风速调节电位器，侧面预留USB供电接口，可直接适配焊台自带的USB供电端口，无需额外配置独立电源适配器。支撑臂采用多段铰接式连杆结构，每段铰接节点都配置阻尼转轴，可实现水平方向180度、

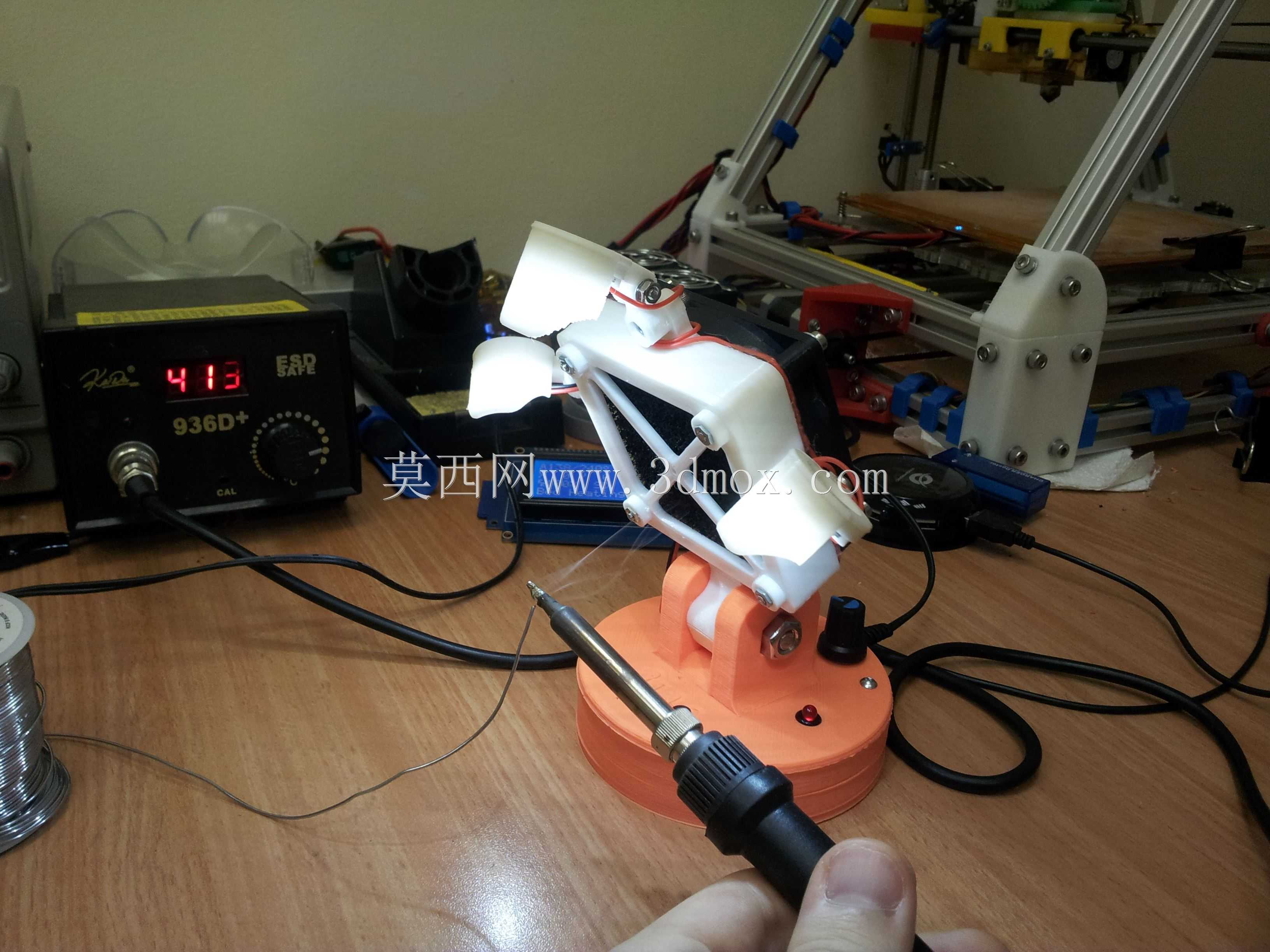

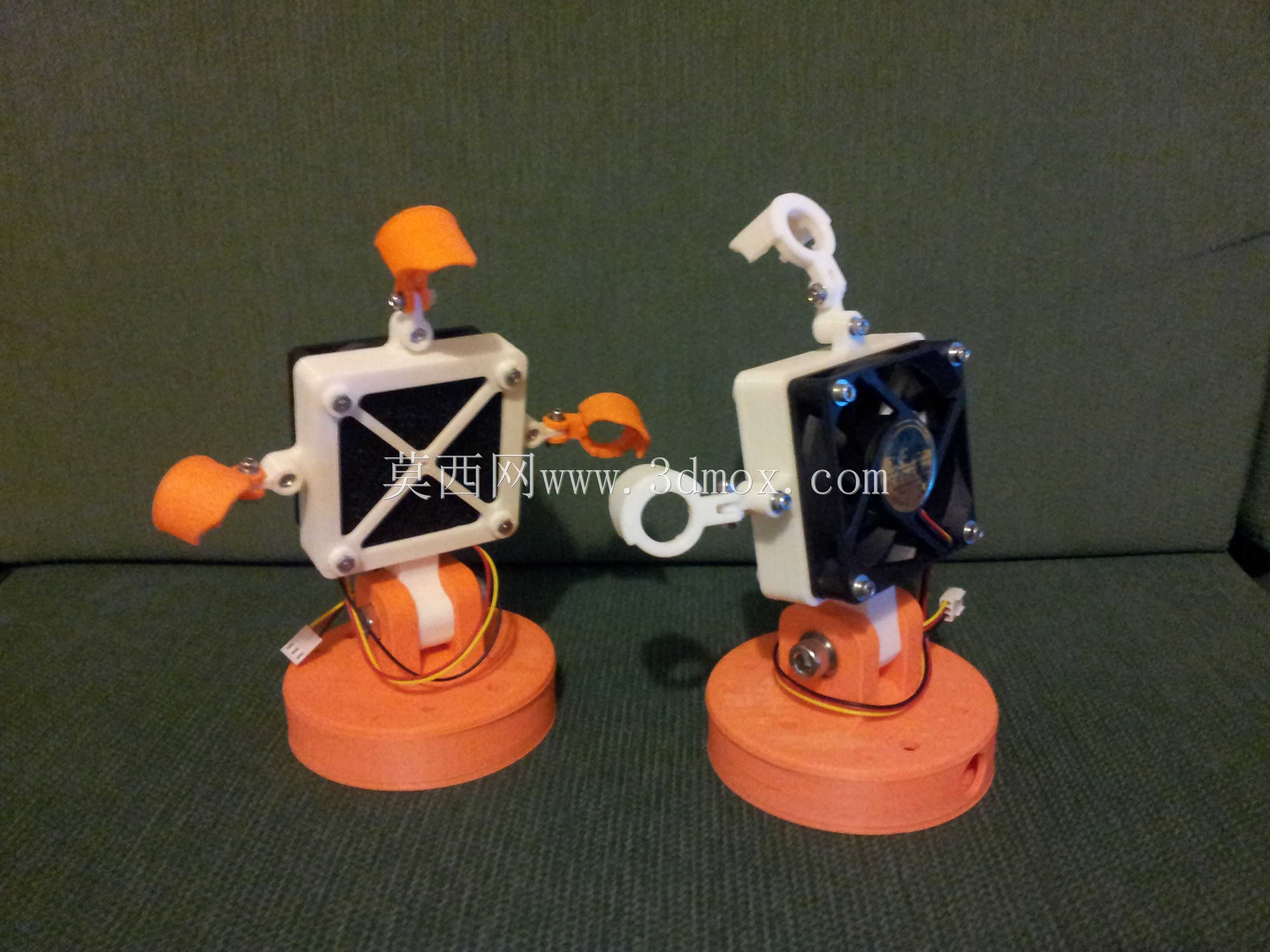

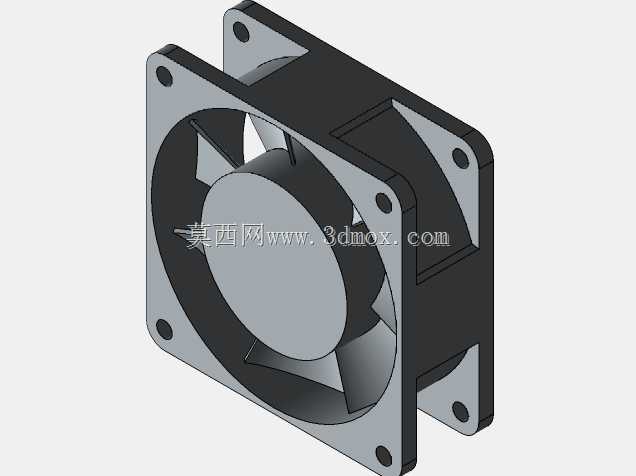

　　垂直方向120度的角度调节，能够将风扇头精准定位在焊笔焊点斜上方100-150mm的最佳排烟区间，避免气流直吹焊点造成锡液快速冷却形成虚焊缺陷。风扇头前端集成了红外探测模块与环形LED补光灯组，红外探测模块的探测角度与风扇送风角度保持同轴，探测距离覆盖50-200mm的常规手工焊操作范围，当焊笔进入探测区域时，装置自动启动风扇排烟，同时点亮LED补光灯，为焊点区域提供无阴影照明，补光灯色温选用6500K正白光，照度均匀覆盖焊点周边30mm范围，可清晰分辨0402封装阻容元件的引脚轮廓，解决了工位顶部照明被手部、焊笔遮挡形成阴影的问题。装置的风扇采用低噪音轴流扇叶，扇叶做了动平衡校正，额定转速下出风口风速控制在1.2-1.5m/s，

　　既能够将焊烟有效抽吸到过滤层或排向工位侧方的排烟通道，又不会因为风速过大吹偏细径焊锡丝、吹飞微小贴片元件。风扇头前端预留了过滤棉安装卡槽，可根据作业场景选配活性炭过滤棉，直接吸附焊烟中的助焊剂微粒，无需外接复杂的集中排烟管道，适合小型维修工位、电子实验室、创客空间这类没有集中排烟系统的作业场景。结构设计上充分考虑了桌面作业的操作边界，所有铰接位置的调节旋钮都做了防滑滚花处理，操作人员单手即可完成角度调整，不需要借助额外工具；底座底部粘贴了3mm厚的防滑硅胶垫，放置在木质、防静电胶皮工作台面时不会出现滑移，夹装版本的夹具最大夹持厚度为45mm，可适配市面上绝大多数焊台边缘、工作台挡板的安装厚度，夹具与台面接触的位置同样做了硅胶防护层，

　　避免夹装时刮伤工作台漆面。电路部分采用低压直流5V供电，所有走线都从支撑臂内部的穿线孔排布，外部没有裸露的明线，避免焊笔烫坏线材造成短路风险，控制板集成了过流保护模块，当风扇堵转时会自动切断供电，提升装置长期使用的安全性。不同于工业级大型焊接排烟设备，这款装置的设计完全围绕单人手工锡焊的操作习惯优化，没有冗余的功能按键，所有操作逻辑贴合焊接作业的动作流程，操作人员拿起焊笔靠近焊点时装置自动启动，放下焊笔离开探测区域后延时10秒自动关闭，既保证焊烟被完全抽排，又减少无效运转带来的噪音与能耗。装置的整体重量控制在350g以内，即使是夹装在薄型工作台挡板上也不会造成挡板变形，风扇头的外壳采用耐高温ABS材质，可承受焊接过程中偶尔飞溅的锡滴温度，不会出现外壳烫化变形的问题，日常维护仅需定期更换前端过滤棉、擦拭LED灯珠表面的烟尘积灰即可，不需要复杂的拆解保养流程。
