带可调支撑基座的回转轴承结构设计

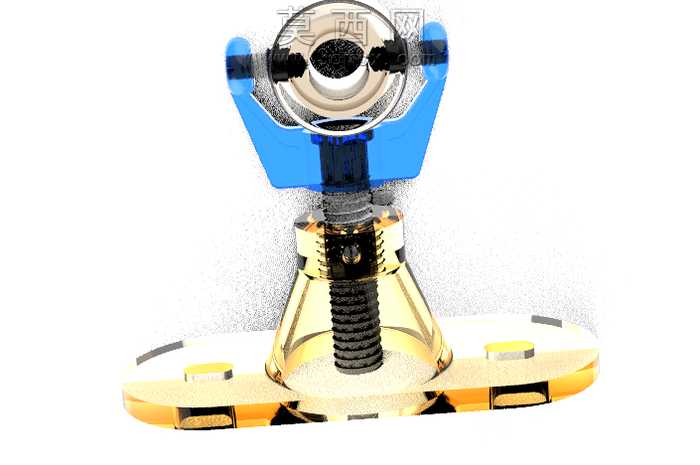

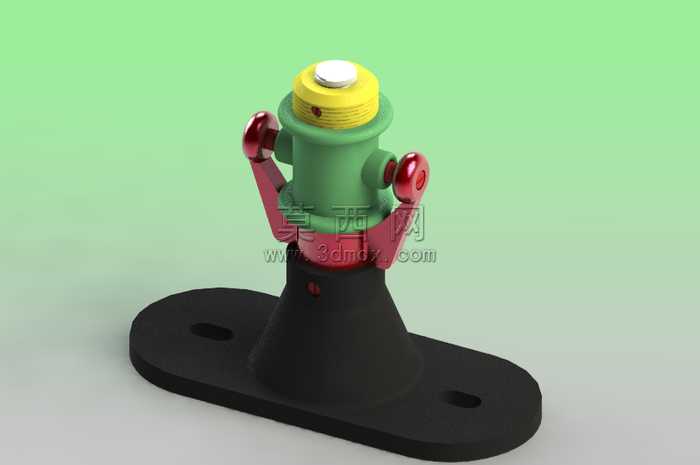

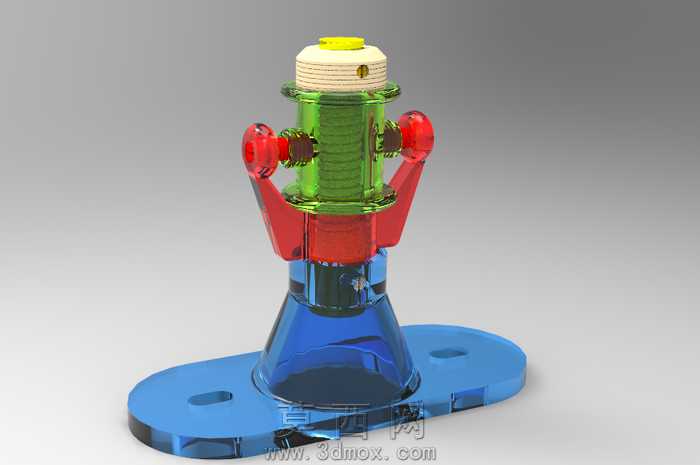

本作品为带可调支撑基座的回转轴承三维建模设计，整体采用SolidWorks完成参数化建模，经Keyshot完成材质赋予与渲染输出，完整还原了该回转支撑组件的全部结构细节与装配关系。建模过程中首先对回转轴承的核心回转副进行参数化绘制，严格按照轴承内外圈、滚动体的配合公差完成实体建模，保证内圈与外圈的同轴度符合回转机构的运动要求，滚动体与滚道的接触关系完全贴合实际轴承的装配逻辑，避免出现干涉或间隙过大的问题。上部轴承夹持结构采用对称式蓝色工程塑料材质的夹臂设计，夹臂与轴承外圈通过定位凸台完成卡接固定，保证轴承外圈在夹持状态下不会发生周向转动，仅允许内圈完成回转动作，夹臂的曲面造型经过多次曲率调整，既保证了夹持强度，也兼顾了外观的流畅性。中部连接结构采用金属螺杆与锥形支撑罩的组合设计，螺杆采用梯形螺纹建模，完整还原了螺纹的牙型细节，可通过旋转螺杆调整上部轴承组件的整体高度，实现支撑高度的无级调节，锥形支撑罩采用半透明金色金属材质渲染，既可以直观展示内部螺杆的传动结构，也还原了金属防护罩的质感，支撑罩与下部底座、上部夹臂的连接位置均设计有定位止口，保证装配后各部件的同轴度。下部底座采用椭圆形平板结构，底座表面设计有四个对称分布的固定凸台，凸台上预留安装孔位，可通过紧固件将整个组件固定在安装平面上，底座边缘做了圆角过渡处理，避免锐边带来的安全隐患，底座采用亮面金属材质渲染，还原了五金配件的金属质感。设计过程中充分考虑了组件的可装配性与运动合理性，所有配合面均预留了合理的装配间隙，螺杆的调节行程经过运动仿真验证，可在有效行程内顺畅完成高度调节，不会出现卡顿或干涉问题，轴承的回转动作也经过运动校核，可实现360度顺畅回转，完全满足复合铰接独立回转的使用需求。渲染阶段针对不同部件的材质特性调整了反射率、粗糙度参数，金属部件的反光效果、塑料部件的哑光质感、半透明罩体的透光效果都得到了准确呈现，整体渲染效果清晰展示了产品的结构层次与材质区分，可直接用于产品展示、结构验证或加工参考。
