拖挂式农用泥浆储运罐结构设计

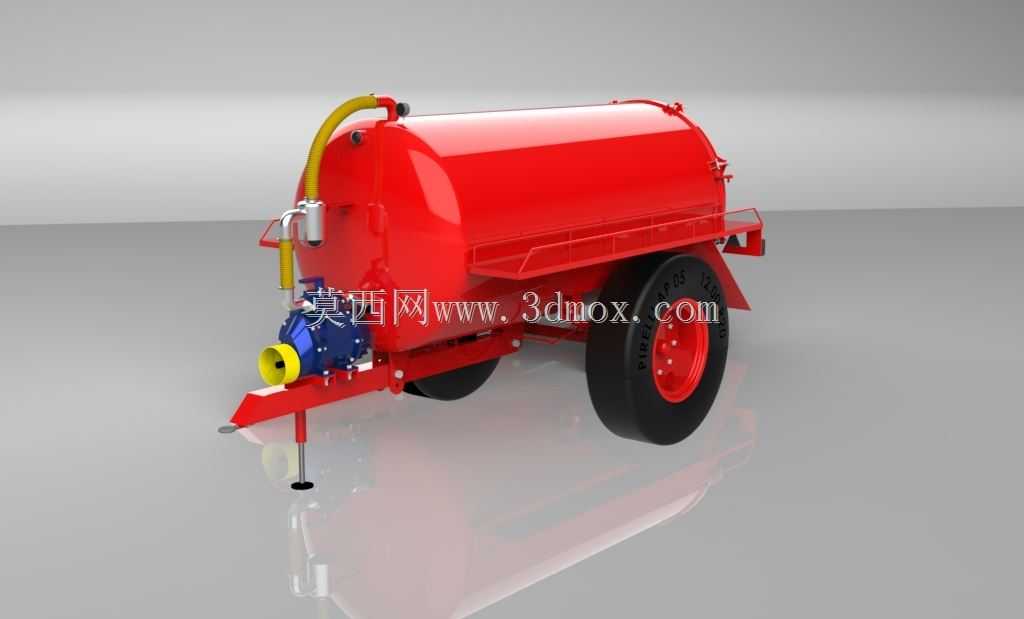

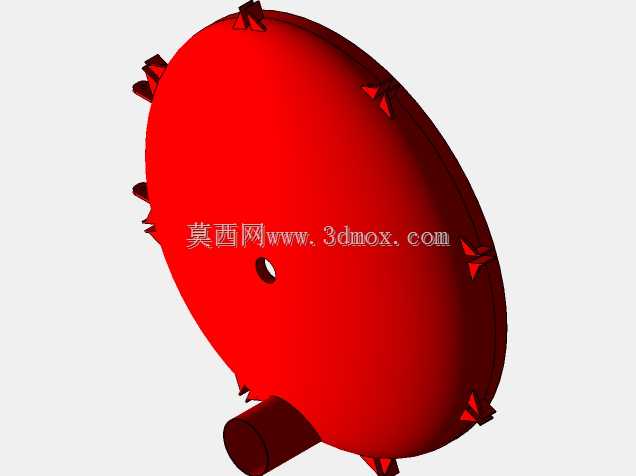

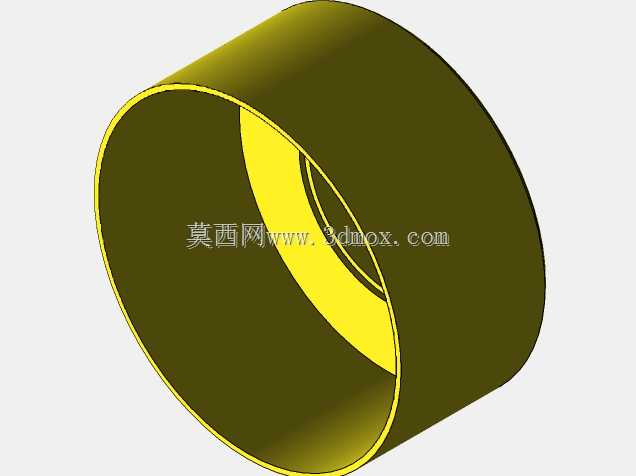

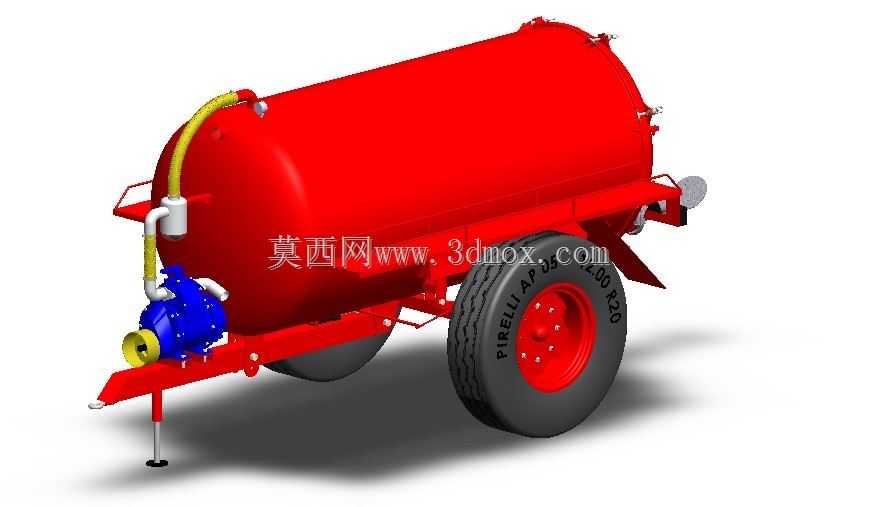

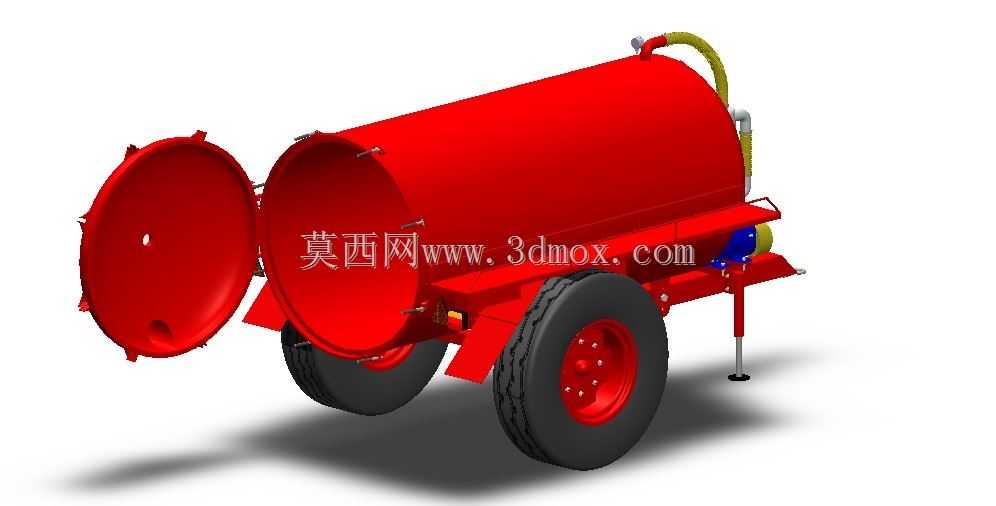

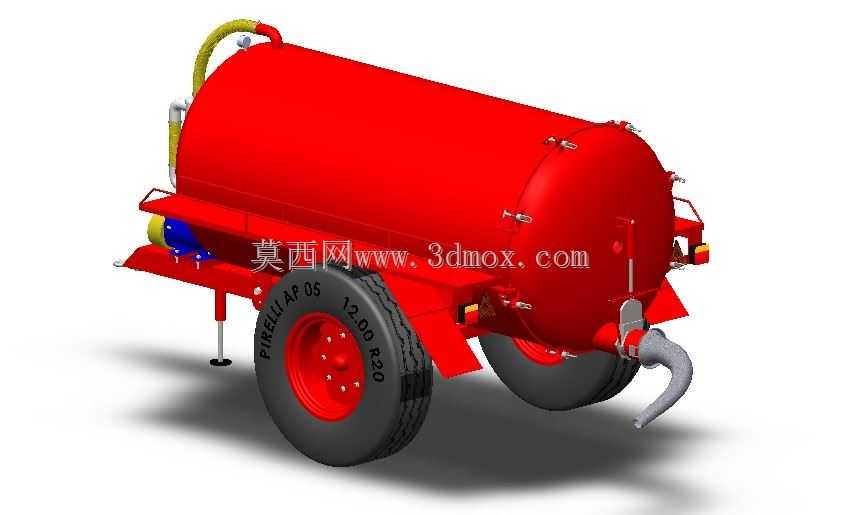

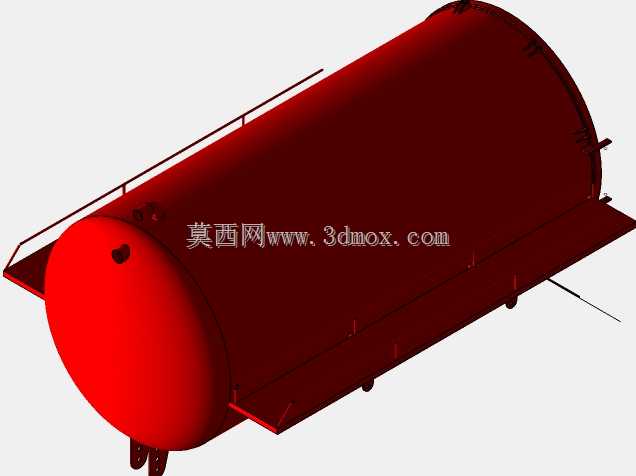

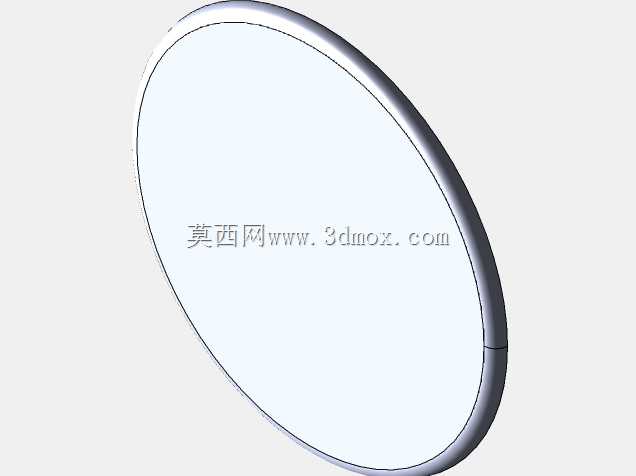

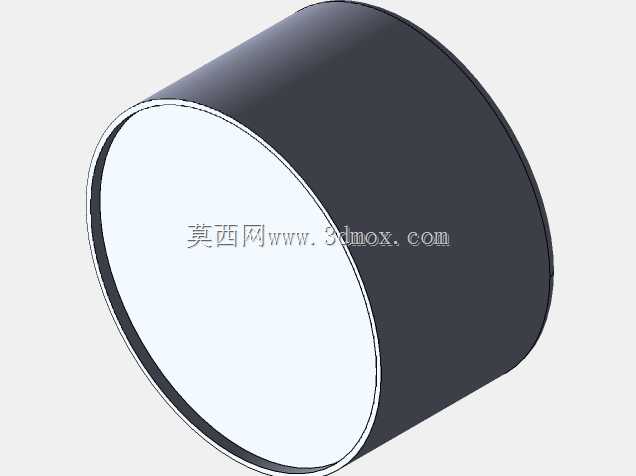

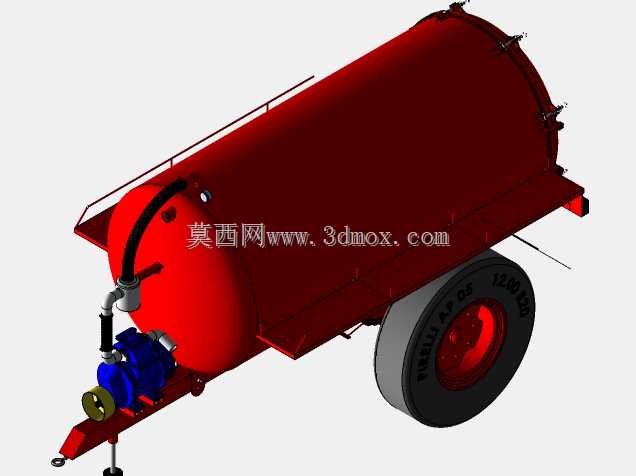

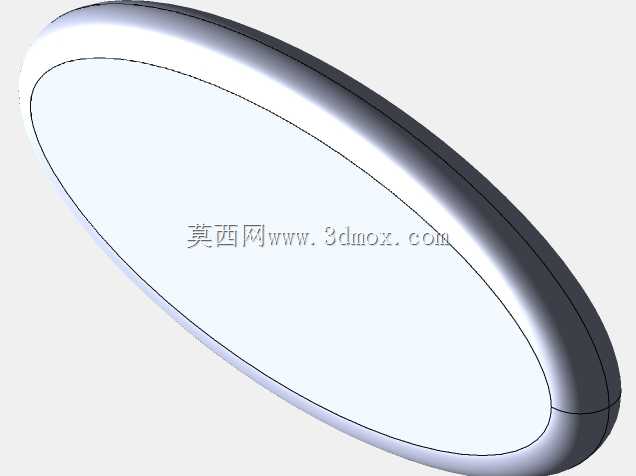

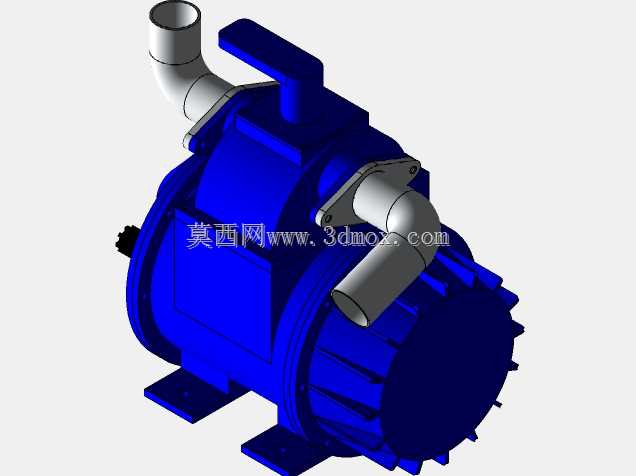

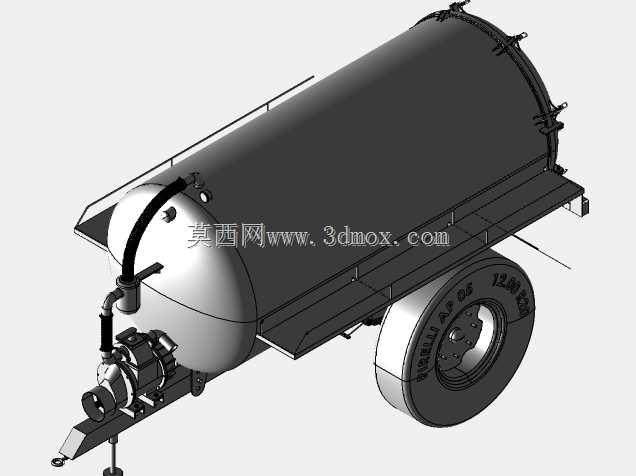

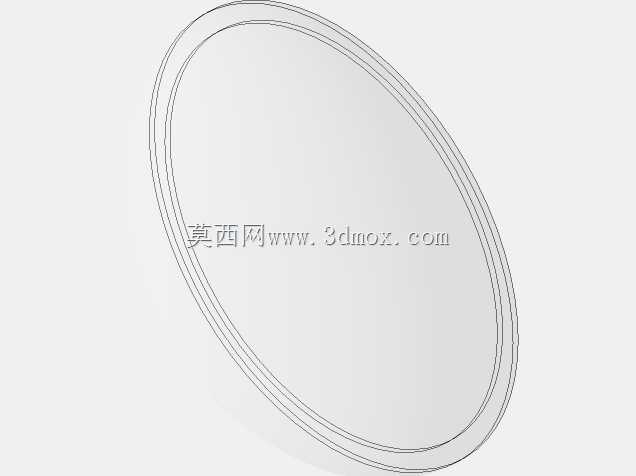

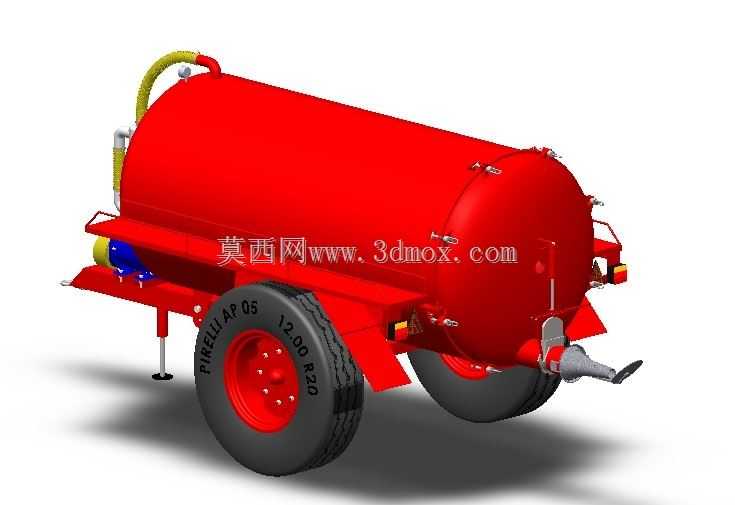

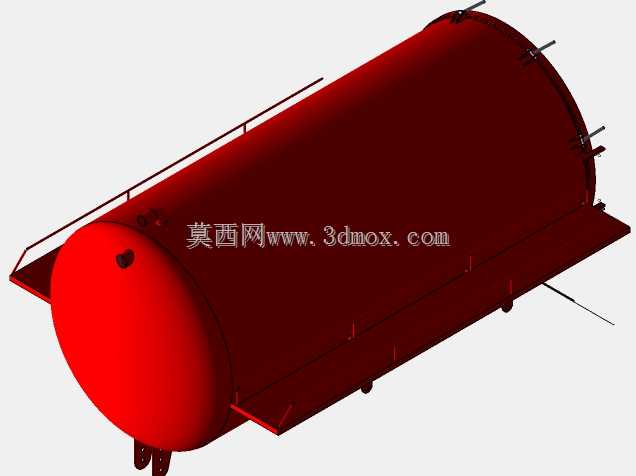

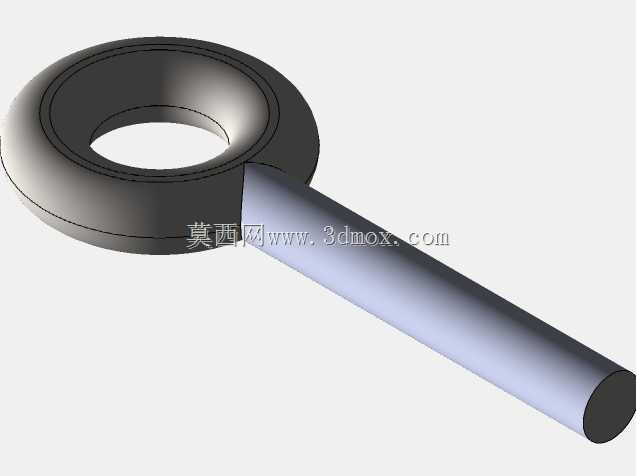

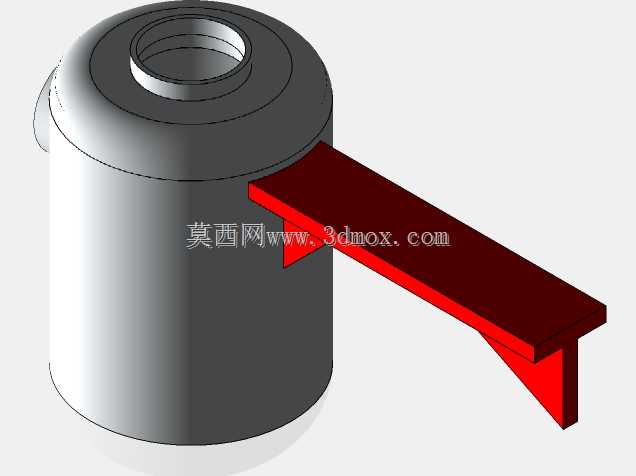

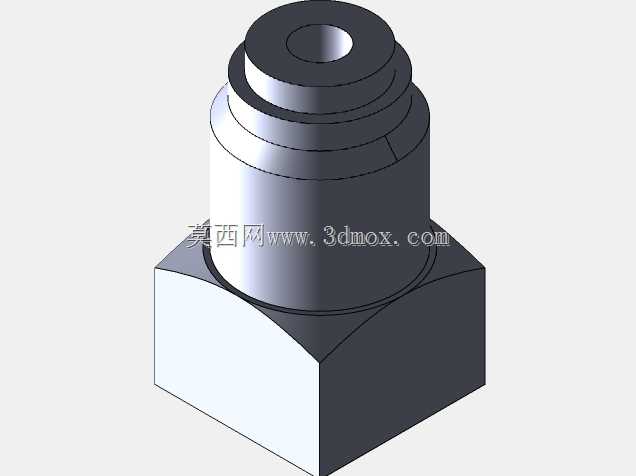

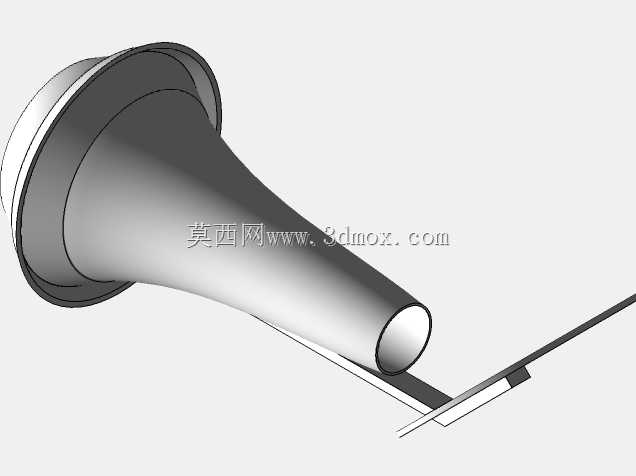

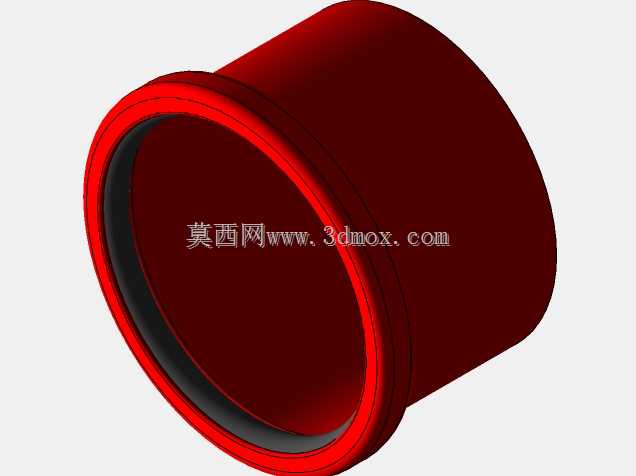

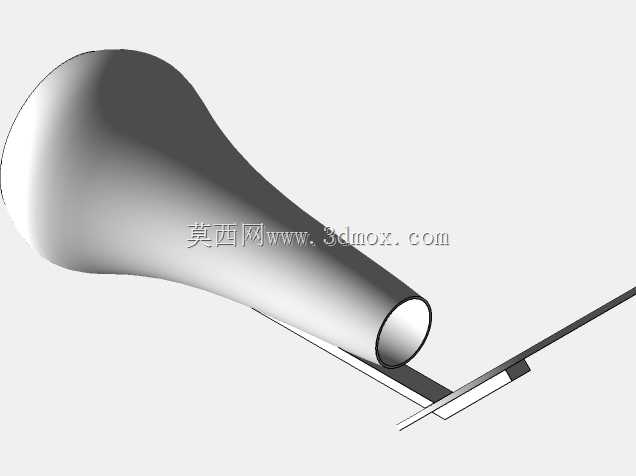

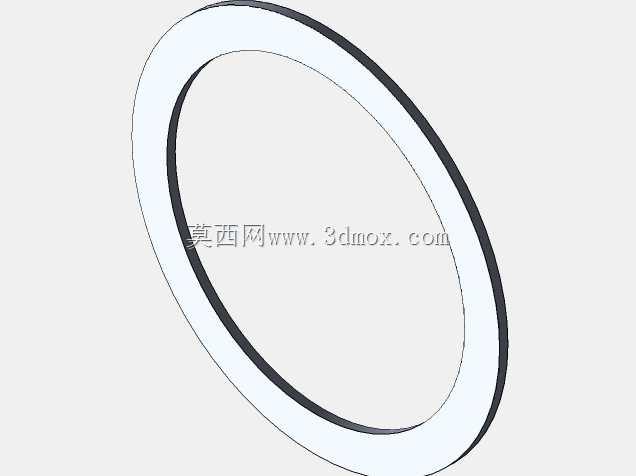

　　这款拖挂式泥浆储运设备，主要面向农牧场粪肥还田、小型工程泥浆转运、田间液态肥输送场景设计，可直接挂接在拖拉机后悬挂牵引位，适配多数中小马力农用拖拉机的牵引接口，无需额外改装挂接结构，在非硬化田间路面、乡村土路都能保持稳定通行能力。从结构设计逻辑来看，整体采用卧式椭圆罐体布局，相比立式罐体可大幅降低整机重心，在坑洼路面拖行时侧倾风险更低，椭圆截面的罐体也能在同等容积下减少液态物料行驶过程中的晃荡冲击，降低对牵引装置的交变载荷。罐体两端采用冲压成型的椭圆封头焊接，焊缝位置做了圆弧过渡处理，既避免应力集中，也能减少罐内物料残留，卸料时更容易排空。罐体下部集成了离心式浆料泵，泵体直接通过取力轴与拖拉机后动力输出轴连接，

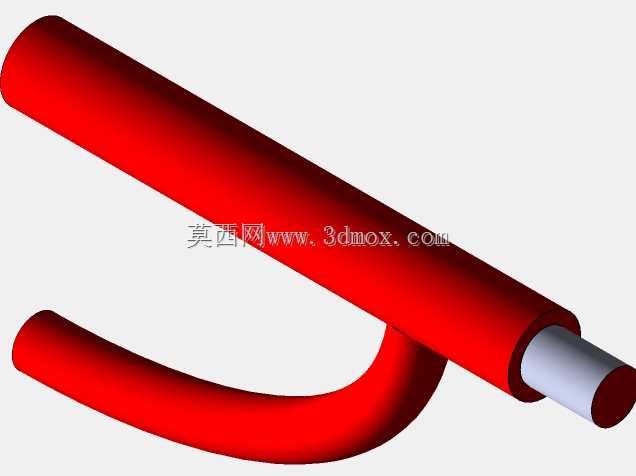

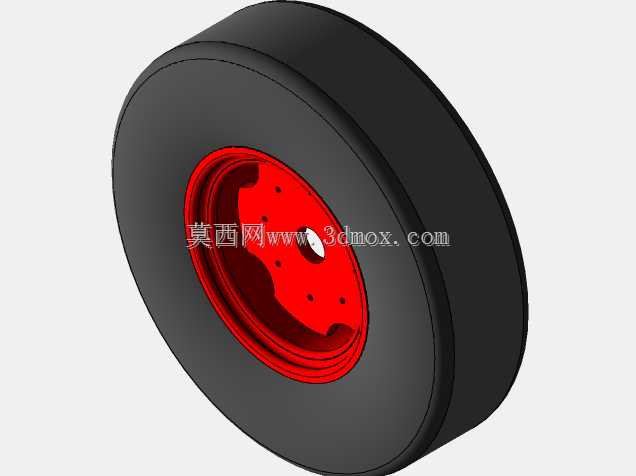

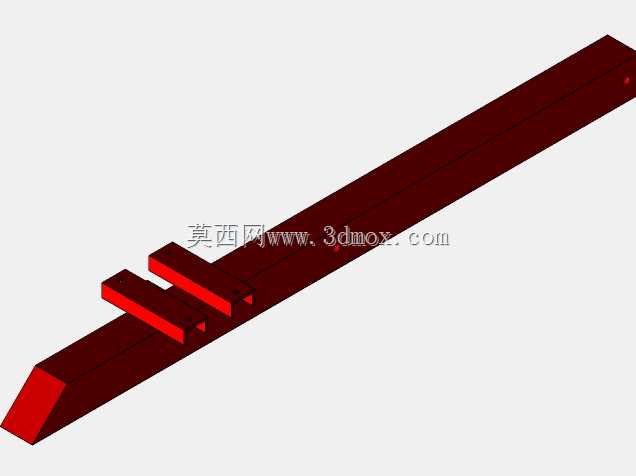

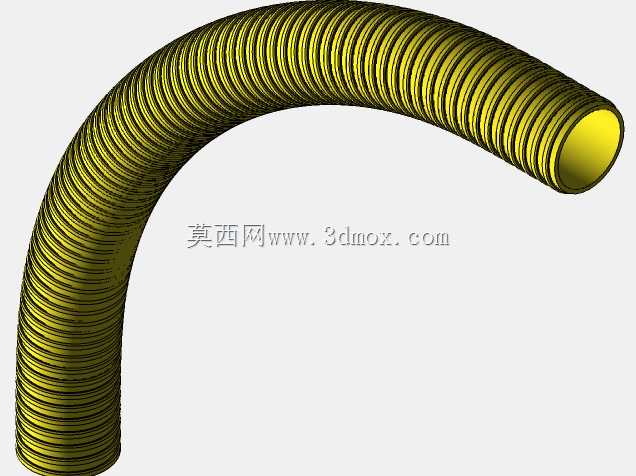

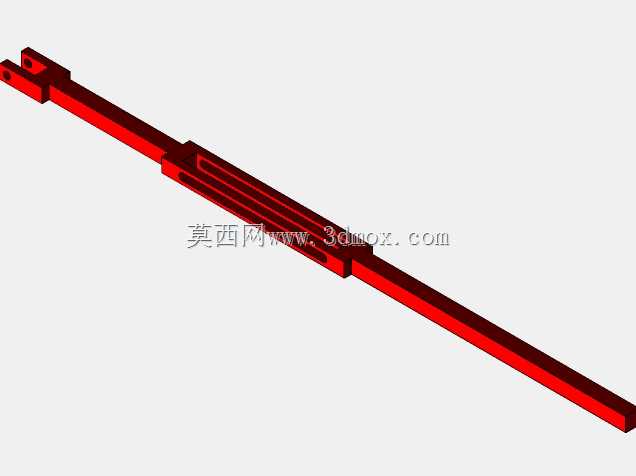

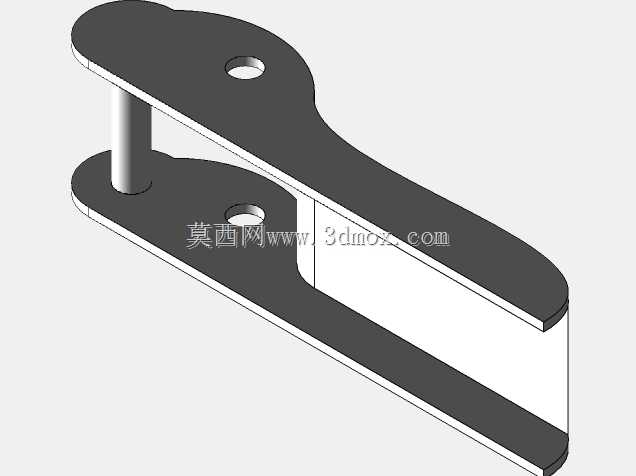

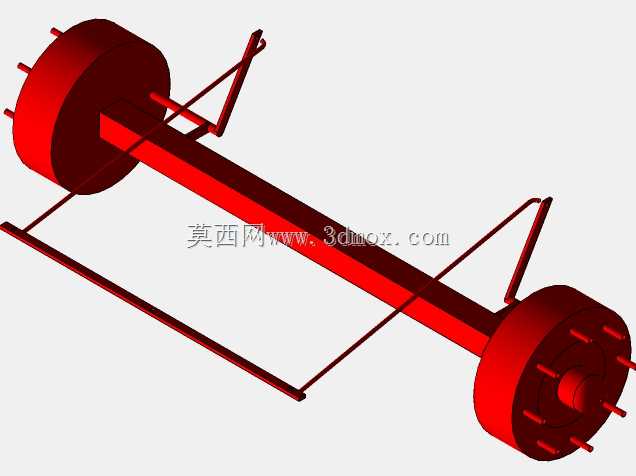

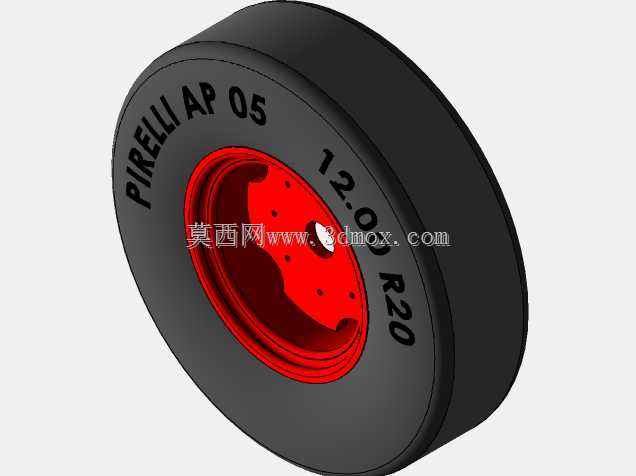

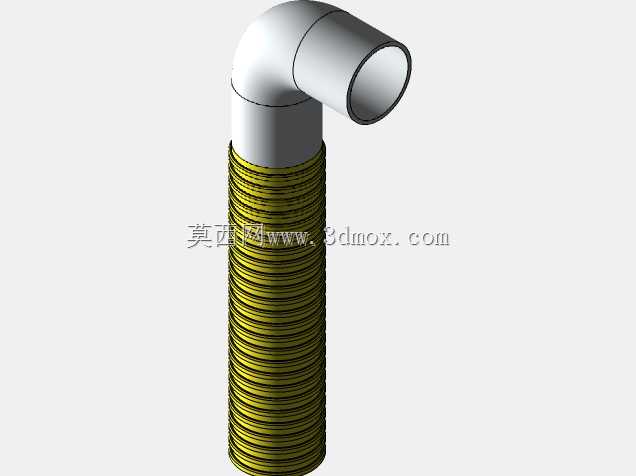

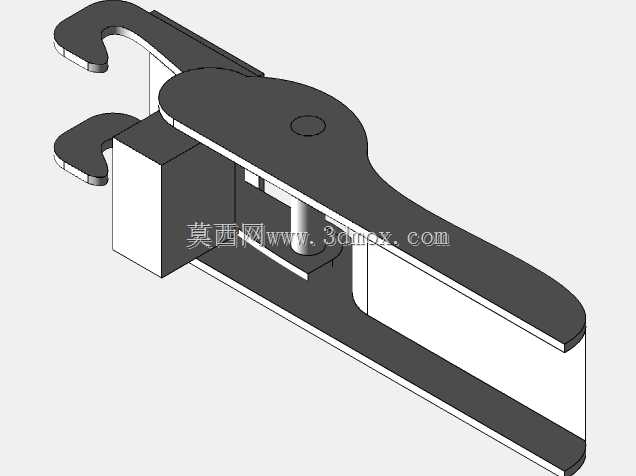

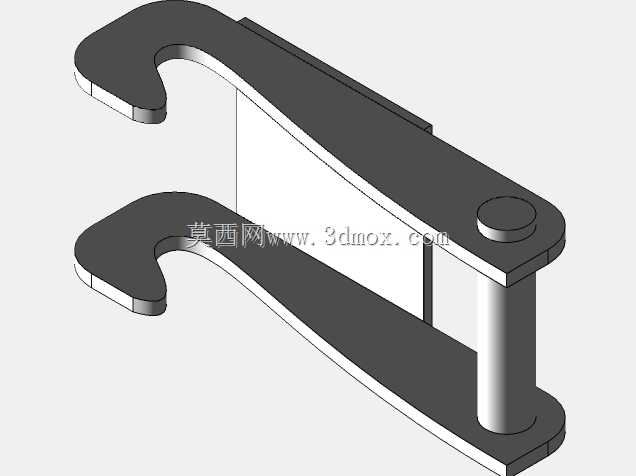

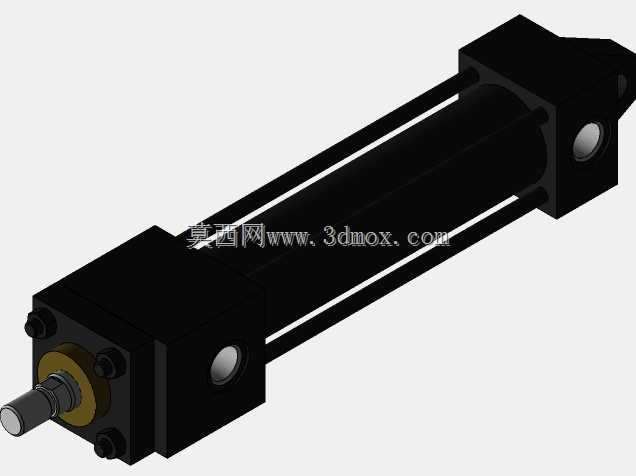

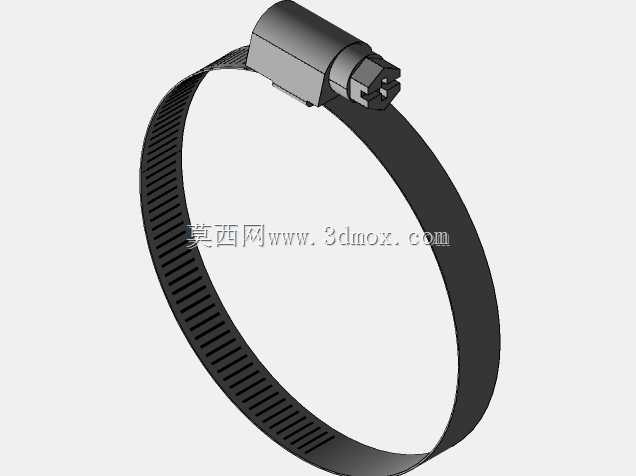

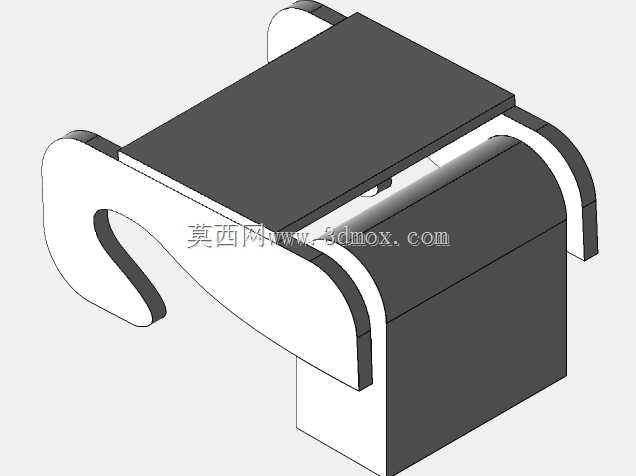

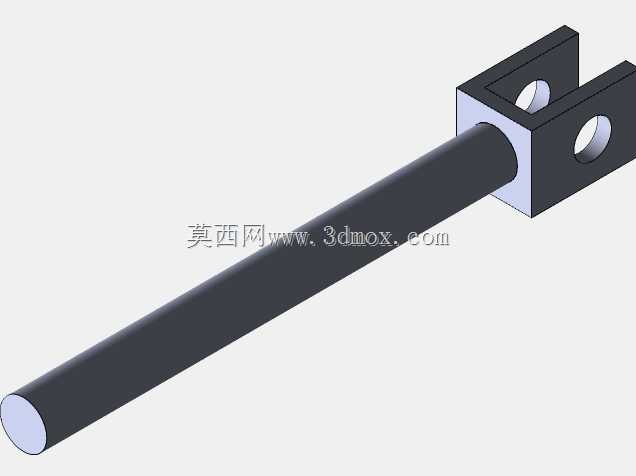

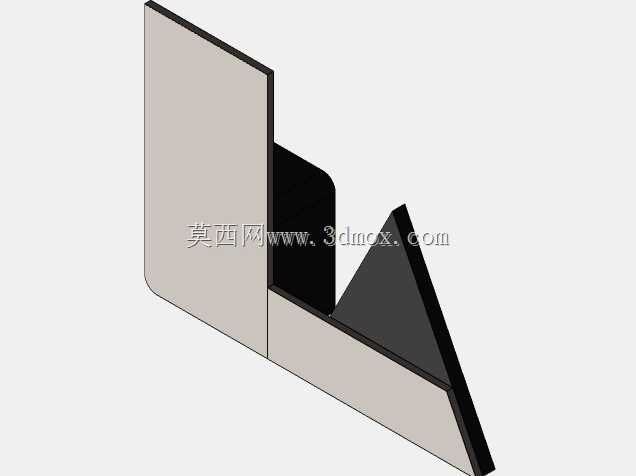

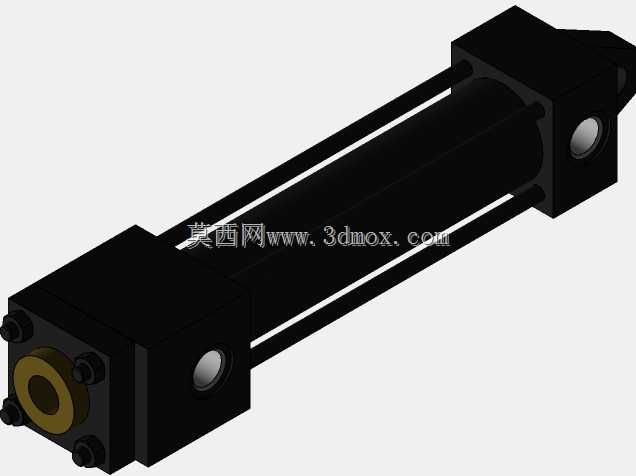

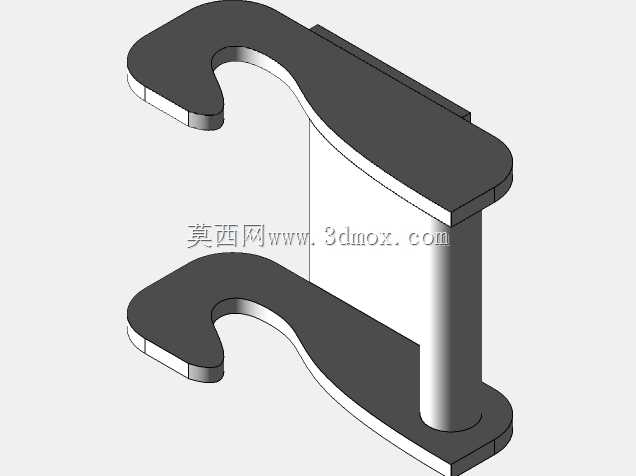

　　无需额外配置独立动力单元，泵体进出口分别设置了硬管连接位，进料时可通过外接软管抽吸坑塘内的泥浆、液态粪肥，卸料时可通过泵压将物料直接输送到撒施装置或者指定存储点位，罐体顶部设置了带快开结构的人孔，方便日常清理罐内结块残渣，也可作为应急加料口使用。拖挂底盘部分采用单轴双轮布局，匹配大直径农用深花纹轮胎，轮胎接地比压小，在松软耕地里行驶时不容易陷车，轮距设置参考了多数农用拖拉机的后轮轮距，行驶时轮胎轨迹可与拖拉机轮迹重合，减少对耕地的反复碾压。底盘前部设置了可调节高度的支撑支腿，在与拖拉机脱开停放时，支腿落地可保持罐体水平稳定，避免前倾倾覆。牵引架采用矩形钢管焊接成型，牵引头位置设置了缓冲橡胶块，可吸收起步、制动时的冲击载荷，

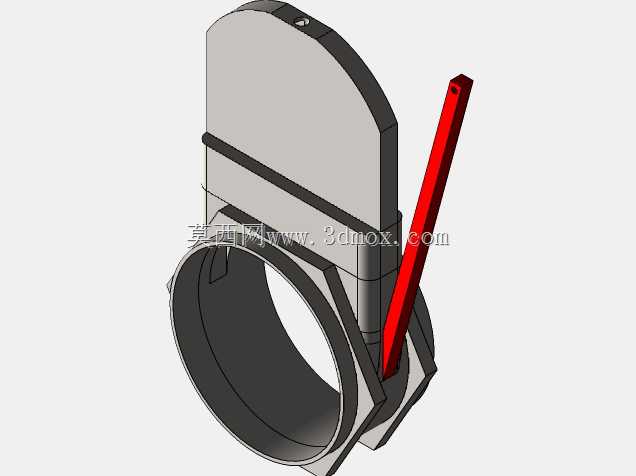

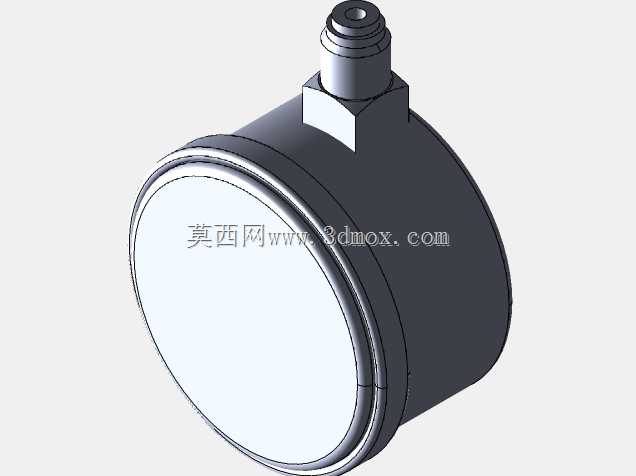

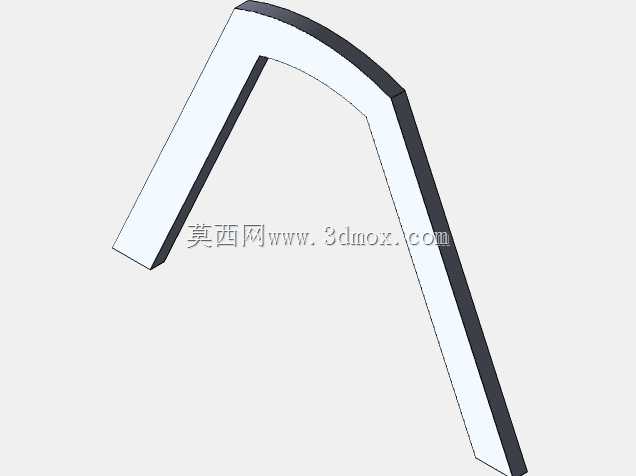

　　减少对罐体焊缝的拉扯。尺寸边界方面，整机总长控制在3.9米以内，宽度1.96米，高度1.9米，这个尺寸可以顺利通过乡村常见的限宽墩、田间机耕道，不会因为尺寸过大影响通行性；罐体自身长度2.44米，内径1.44米，额定容积4立方米，这个容积匹配中小马力拖拉机的牵引能力，满载时总重量不会超过拖拉机的额定牵引载荷，在坡度小于15度的田间坡道上可稳定爬坡，不会出现牵引力不足的问题。管路设计上，罐体顶部设置了通气阀，在抽吸、卸料过程中可自动平衡罐内外压力，避免罐体被吸瘪或者超压胀裂，泵体出口位置设置了三通换向阀，可快速切换抽吸、卸料、回流三种工况，作业时不需要反复拆装管路。罐体外部设置了一圈防滑走道，配合顶部的扶手，

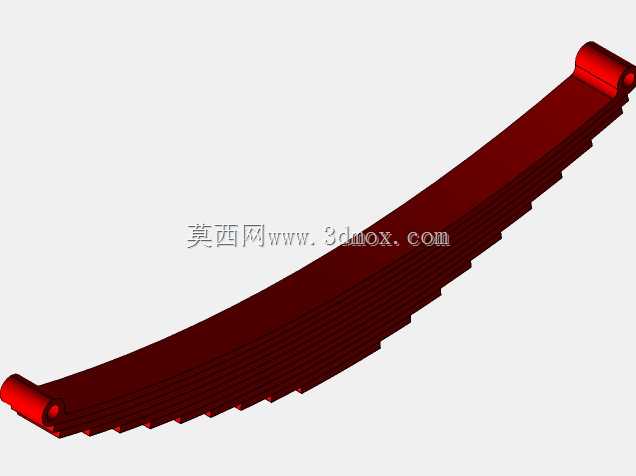

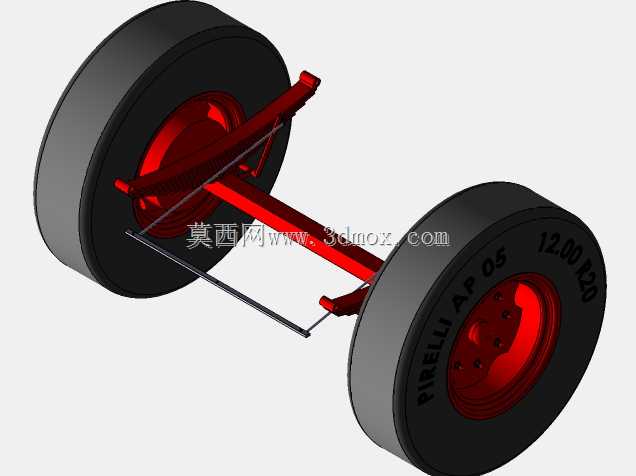

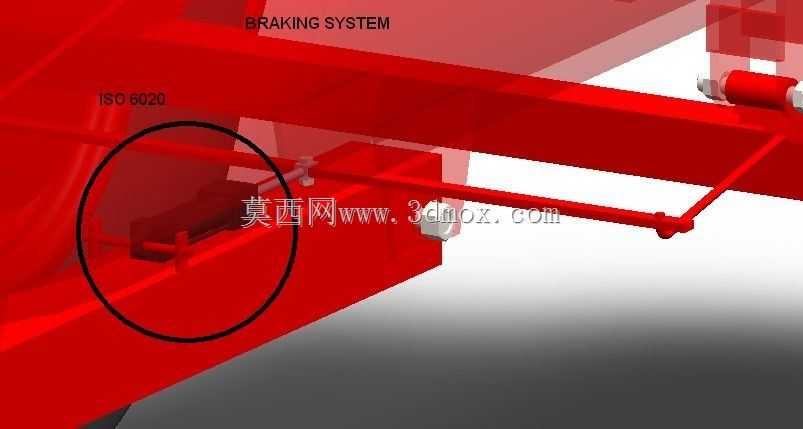

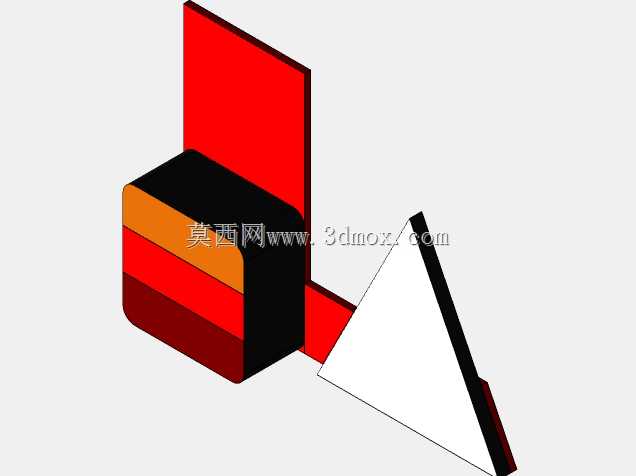

　　操作人员可安全走到罐体顶部进行人孔开启、管路检查操作，走道采用花纹钢板制作，雨天或者沾有泥浆时也能保持足够摩擦力。底盘的轮轴位置采用了整体式车桥，搭配板簧减震结构，可过滤路面颠簸带来的冲击，避免罐体长期受交变载荷出现焊缝开裂问题，所有外露的钢制部件都做了防锈涂装，罐体内部做了耐磨防腐涂层，可耐受泥浆、粪肥的腐蚀，也能减少浆料流动时对罐壁的冲刷磨损。在实际作业场景中，这款设备可替代传统的开放式粪肥运输车，减少运输过程中的跑冒滴漏，转运泥浆时也不会因为路面颠簸撒漏造成路面污染，挂接、脱开操作单人即可完成，不需要额外辅助设备，日常维护只需要定期检查泵体密封、轮胎气压、牵引销磨损情况即可，结构简单可靠，对操作人员的技术要求不高，适合基层农牧场、小型工程队的日常使用需求。建模过程中对所有焊接位置都做了焊缝特征还原，管路接头、紧固件、轮胎花纹、操作标识位置都按照实际农用设备的设计规范做了细节还原，可直接用于结构校核、作业模拟、改装设计参考，也可作为农用拖挂设备的教学演示模型使用。
