农牧场作业用叉式粪便清运属具结构

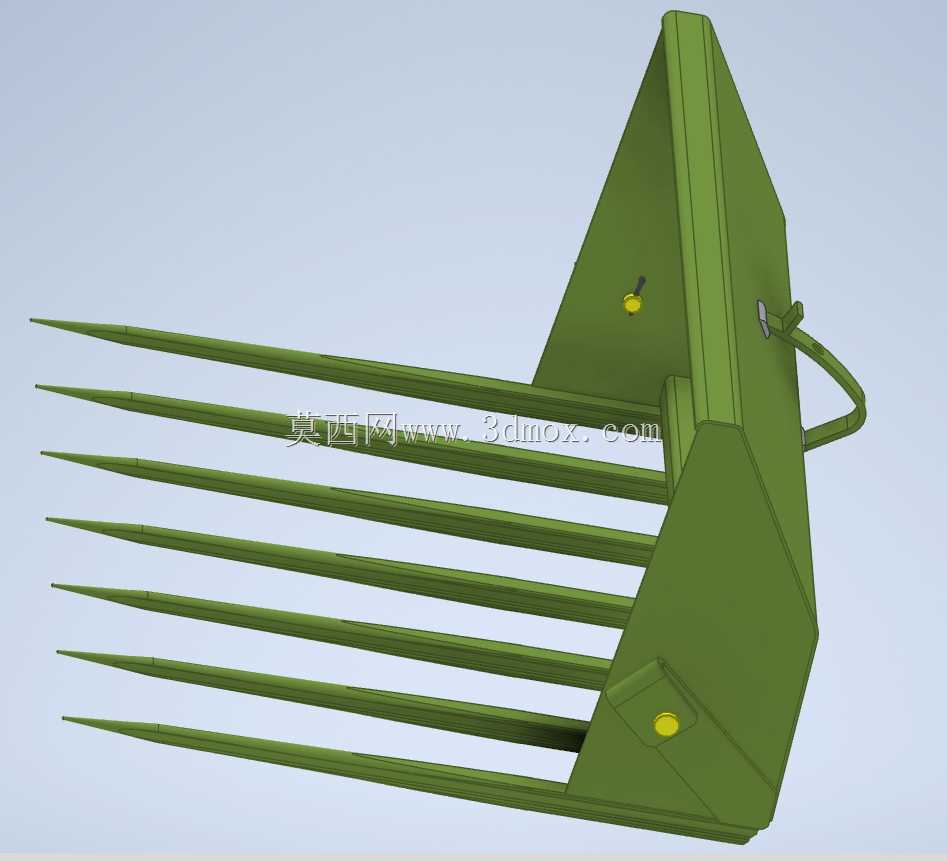

　　这款叉式作业属具主要适配中小型轮式拖拉机前端挂载接口，核心应用场景集中在规模化畜禽养殖场的粪污清理环节，也可兼顾牧场垫料转运、青贮饲料松散料堆的取料作业，相比传统密闭式铲斗，栅格式叉齿结构在处理含水率偏高、夹杂垫草的畜禽粪便时，能快速沥除多余游离水分，减少转运过程的无效载荷，提升单次清运的有效作业效率。整体结构采用背板加叉齿的焊接式框架设计，主体承载背板采用折弯成型的厚钢板拼焊，背板上部设置两组对称的挂载挂耳，挂耳的销孔中心距严格匹配对应马力段拖拉机前端快换挂接的尺寸边界，安装时无需额外改装，对准销孔插入锁紧销即可完成固定，挂耳位置做了局部加厚处理，避免重载作业时出现焊缝撕裂或挂耳变形的问题。

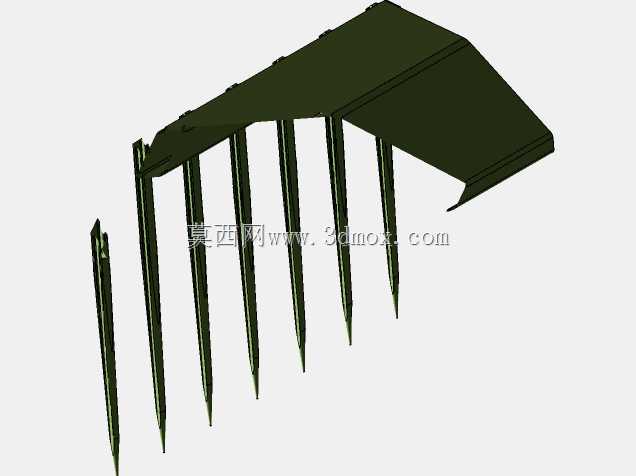

　　叉齿部分采用七根等距排布的长条形型钢制作，单根叉齿从背板根部向前延伸，齿端做了收窄的斜切处理，方便插入堆积的粪堆或垫料层，叉齿之间的间隙经过反复校核，既能够保证粪污中多余水分顺利下漏，又不会让大块的结块粪便、垫草团从间隙掉落，叉齿与背板的连接位置采用双面满焊工艺，每根叉齿根部还增设了三角形加强筋，分散叉齿取料时的根部应力，避免长期重载作业出现叉齿弯折断裂的问题。背板侧面设置有小型的手动挂钩结构，作业时可配合捆扎绳对装载的物料进行临时固定，防止转运过程中物料从侧边滑落，背板上外露的黄色堵头为工艺孔封堵件，是焊接加工完成后对背板内部空腔做防锈处理时预留的注入口，封堵后可避免作业过程中粪污、积水进入空腔造成内部锈蚀，

　　延长结构的整体使用寿命。设计过程中优先考虑了作业场景的恶劣工况，整体焊接完成后整体做抛丸除锈再喷涂耐磨防锈漆，涂层厚度满足户外农牧场高湿度、高腐蚀环境的使用要求，叉齿的上平面与背板的垂直面保持90度直角公差，保证取料时叉齿可以水平插入料堆，不会因为角度偏差导致插入阻力过大或者物料沿叉齿向后滑落。整体作业宽度适配常规养殖场舍内通道的通行宽度，不会因为属具过宽无法进入舍内作业，收起状态下的最小离地间隙满足拖拉机在非铺装路面的通行要求，不会因为离地间隙过小刮蹭田埂或场区内的凸起路面。实际作业过程中，操作人员可通过拖拉机前端的液压提升臂控制属具的升降与翻转角度，插入料堆后通过轻微翻转操作即可让物料稳定停留在叉齿面上，

　　转运至粪污堆放点后翻转属具即可完成卸料，栅格结构在卸料时不会出现黏附挂料的问题，相比传统密闭铲斗减少了人工清理斗内残留物料的工作量。结构上没有设置多余的复杂运动部件，日常维护仅需定期检查挂载销的磨损情况、焊缝是否出现开裂即可，整体可靠性高，适合农牧场高强度、高频次的作业需求，针对不同马力段的挂载机型，可通过调整背板厚度、叉齿材质厚度来适配不同的额定载重要求，在保证结构强度的前提下尽可能控制整体自重，减少拖拉机前端的载荷负担，避免影响整机的转向操控性能。
