燃气管道敷设用金属木工组合支撑框架

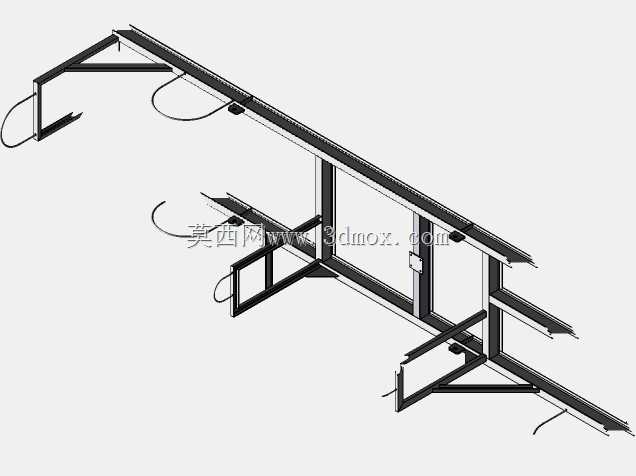

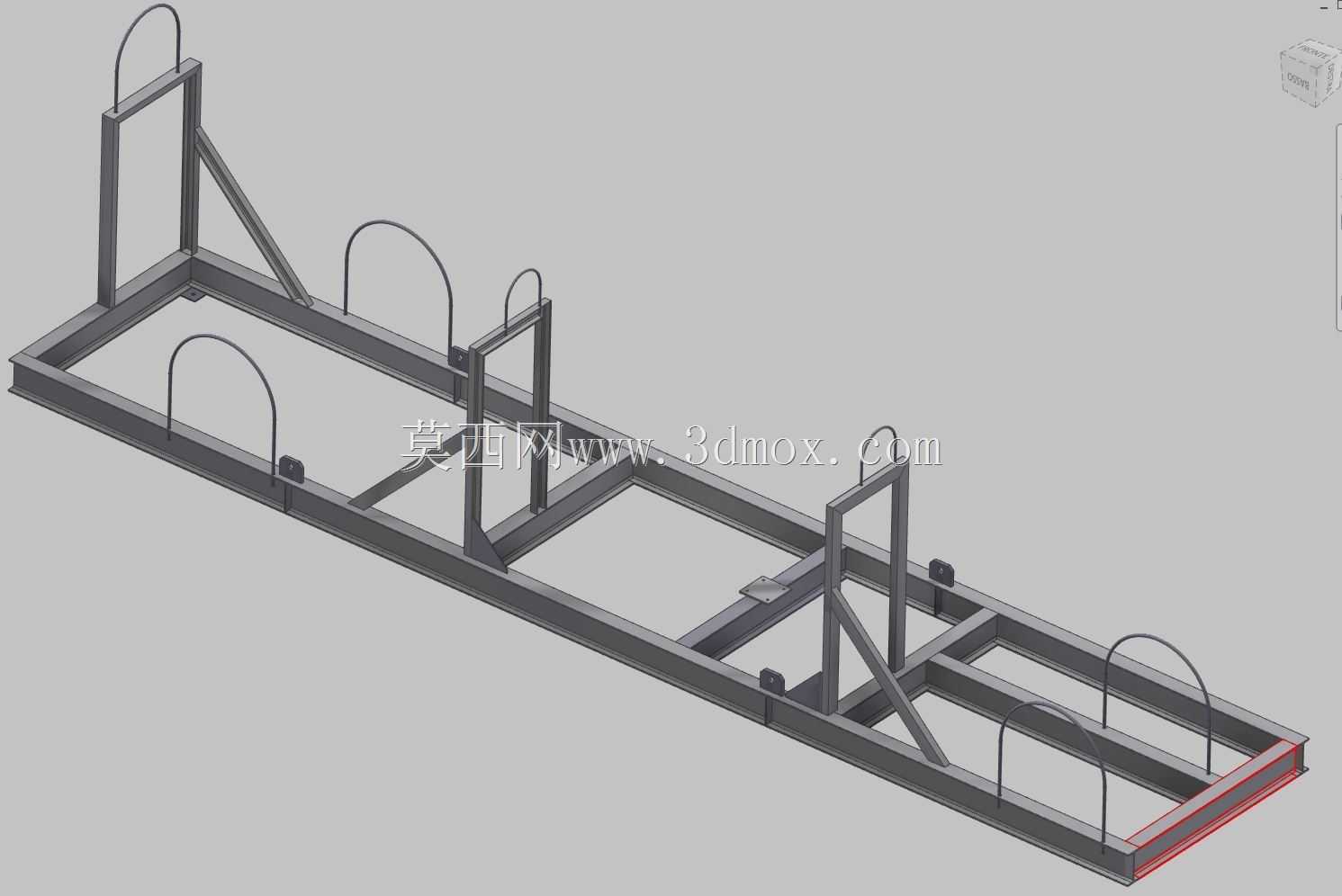

　　在城镇燃气管网施工、厂区燃气支路布设以及临时燃气输送管线搭建场景中，这类组合式支撑框架是管路敷设环节的核心承载构件，主要用于架空段燃气管道的承托与位置固定，避免管道直接接触地面造成防腐层磨损，同时抵消管线运行过程中产生的小幅振动与热胀冷缩位移，保障管路连接节点的密封可靠性。从结构设计逻辑来看，框架主体采用矩形型钢焊接形成长条形承载底座，底座沿长度方向设置多组竖向支撑立柱，立柱与底座之间加焊斜向加强筋，提升整体抗侧向倾覆能力，每对立柱顶部配套弧形管卡结构，可适配不同外径的燃气管道夹持需求，管卡与立柱采用螺栓连接，方便现场根据管路实际排布高度做微调。框架在设计阶段充分考虑了现场施工的便捷性，底座底部预留了地脚固定孔位，

　　可直接通过膨胀螺栓与混凝土地面、钢结构平台完成固定，无需额外焊接作业，适配临时施工场地与永久敷设场景的不同安装要求。整体框架的长度方向尺寸根据常规燃气管道的单根敷设长度做匹配设计，单组框架可同时承托多根并行排布的燃气管道，竖向支撑的间距经过载荷校核，可避免管道在两个支撑点之间出现过度挠曲变形，保障管路的直线度符合燃气输送的施工规范要求。不同于纯金属焊接的支撑结构，这款框架在与管道接触的管卡内侧、以及底座局部承载位置配套了木质垫层，木质构件一方面可以避免金属管卡与管道外壁的硬接触，保护管道外层的防腐涂层不被划伤，另一方面木质材料的阻尼特性可以吸收管路输送燃气过程中产生的微幅振动，减少振动向安装基础传递，

　　降低管路连接部位因为长期振动出现松动泄漏的风险。框架的金属构件全部采用型材焊接成型，焊接位置做了打磨除锈与防腐涂装处理，可适应户外露天施工的潮湿环境，木质构件经过干燥防蛀处理，不会因为长期承重出现开裂变形。在现场安装作业时，施工人员可先将框架按照管线排布的走向依次固定在安装基础上，调整好各框架的顶面水平度与同轴度之后，再将燃气管道逐段吊装放置到管卡位置，锁紧管卡螺栓即可完成管路的初步固定，相比现场临时焊接制作的支撑结构，这种预制式组合框架不需要现场动火作业，可大幅缩短燃气管线的施工周期，同时支撑位置的一致性更好，可避免因为现场制作精度不足导致的管路受力不均问题。框架的侧向加强筋设计还可承受管线横向的外力冲击，在户外场景遇到大风、

　　意外碰撞等情况时，可保持管路位置不发生偏移，提升燃气管线运行的稳定性。从安装边界来看，框架的底座宽度控制在常规人行通道的允许占用范围内，不会过度占用施工场地的通行空间，竖向支撑的高度可根据管线的敷设高度要求做系列化调整，适配地面架空、平台架设等不同的安装工况，管卡的弧形结构可适配无缝钢管、镀锌钢管等多种常用燃气输送管材，不需要针对不同管材更换配套的夹持构件。在结构校核阶段，设计人员针对单组框架的最大承载能力做了有限元分析，确保在满载荷承载状态下，底座的最大挠曲量、立柱的最大变形量都在材料允许的弹性变形范围内，不会出现永久变形导致的管路下沉问题，斜向加强筋的布置位置避开了现场管线安装的操作空间，不会影响施工人员对管道连接法兰、阀门等附件的安装与后期维护操作。
