多工位卢布抗衡加工设备三维结构

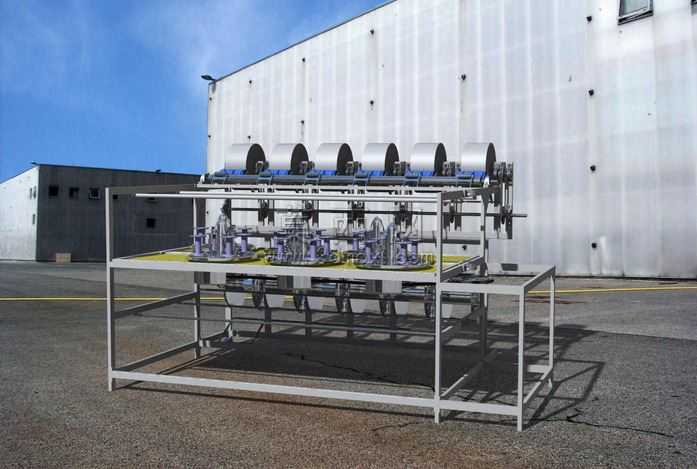

本作品为多工位卢布抗衡加工专用设备的三维建模成果，建模阶段采用自底向上的装配设计思路，优先完成底层通用结构件的参数化建模，再逐层向上完成功能模组与整机的装配约束，确保各部件间的配合公差符合实际生产装配要求。建模过程中对设备的方管焊接机架做了精细化处理，还原了型材拼接的焊缝预留位置、机架底部的可调脚杯安装结构，保证机架支撑结构的力学合理性，上层工作台面的安装定位孔、模组固定槽均按照实际安装尺寸做了精准对位，避免后续装配出现干涉问题。设备上层的多组辊筒传动模组，建模时还原了辊筒的轴承安装位、传动轴的键槽结构、传动链轮的啮合配合关系，每一组加工工位的压紧执行结构，都还原了导向轴、压头、复位弹簧的细节结构，可直观展示工位的动作行程与工作逻辑。渲染阶段采用工业户外场景做环境适配，给金属方管机架赋予哑光喷塑金属材质，给传动辊筒赋予亮面镀铬金属材质，给工作台面赋予防滑耐磨的哑光黄色涂层材质，给加工工位的定位夹具赋予调质钢材质，通过光影调整还原设备在室外自然光下的真实质感，阴影投射自然贴合地面，突出设备的整体轮廓与结构层次。设计思路上围绕多工位同步加工的需求，将六组相同的加工工位沿工作台长度方向等距排布，配合上层统一的传动辊组实现工件的同步输送与同步加工，大幅提升单批次工件的加工效率，机架分层设计将传动结构与加工工位做物理分隔，既方便日常的维护检修，也能避免加工过程中的碎屑落入传动结构造成卡滞，整体结构紧凑，空间利用率高，可直接作为同类专用加工设备的结构设计参考，也可用于生产前期的方案演示、结构校验与装配指导。
