拓扑优化GE喷气发动机支架轻量化设计

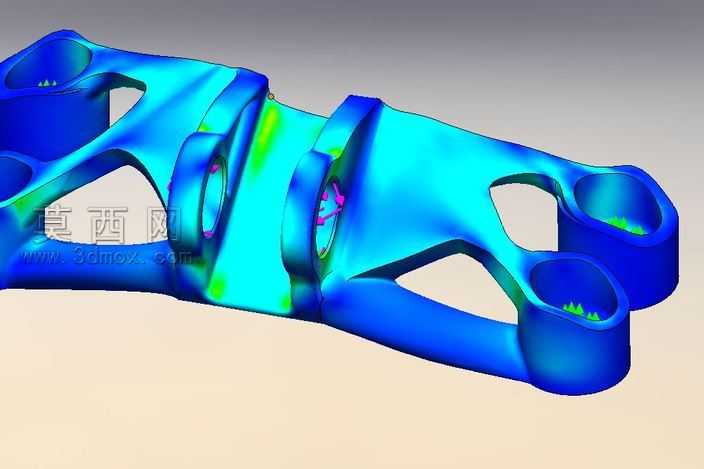

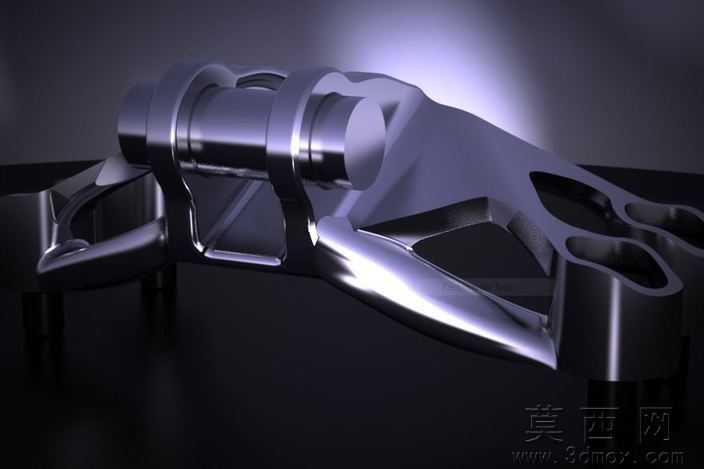

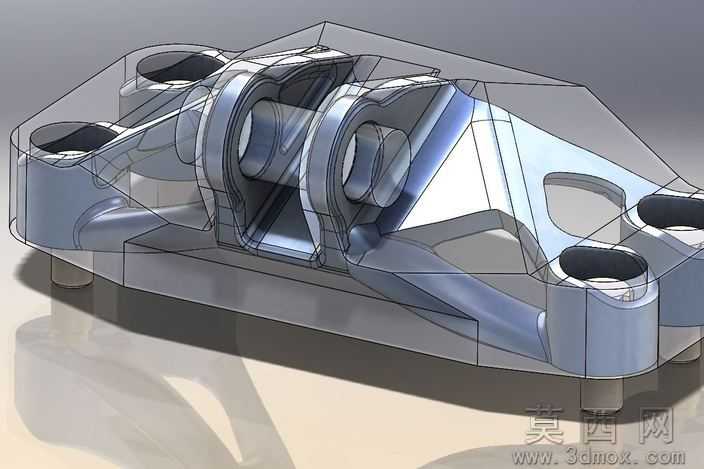

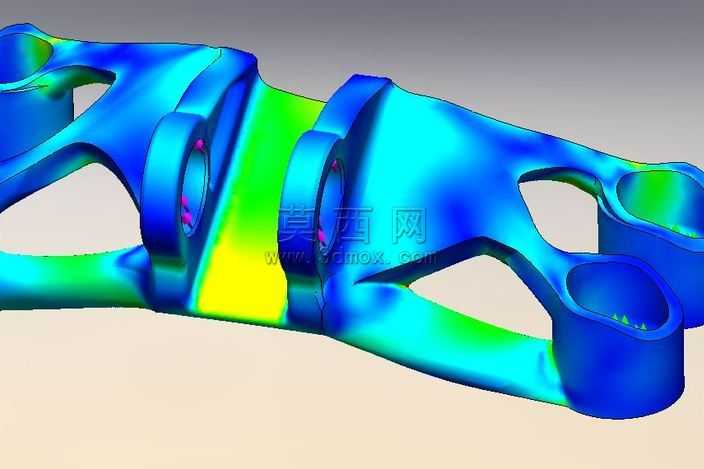

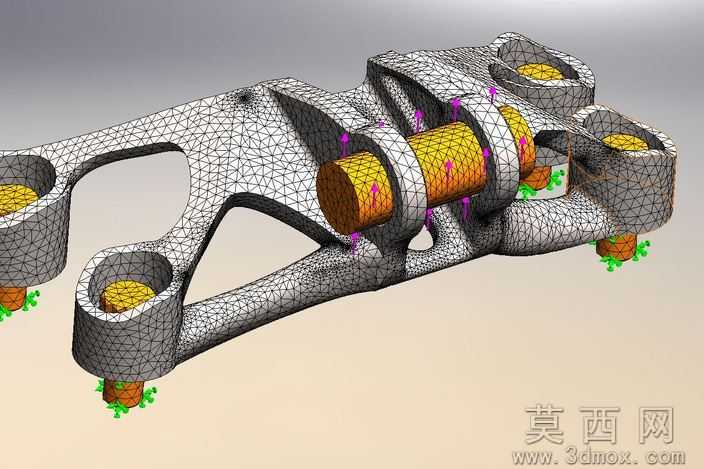

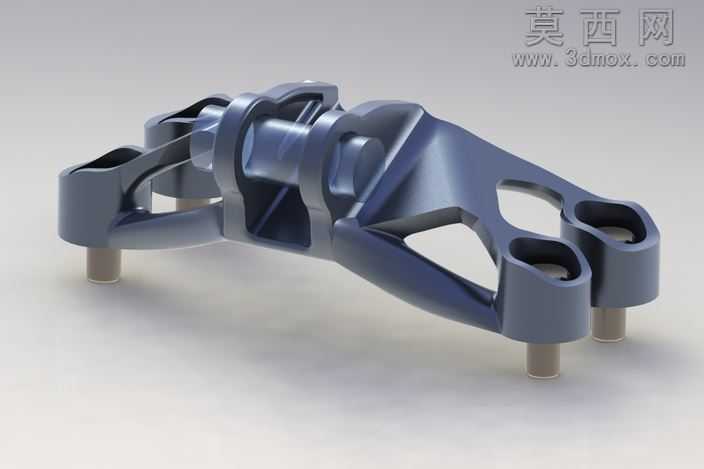

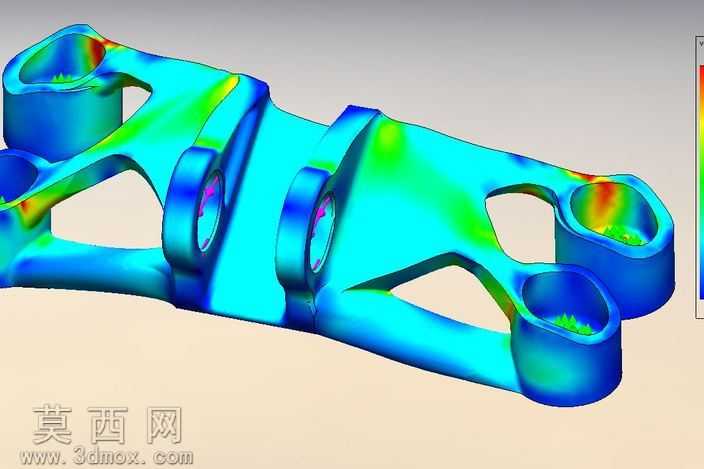

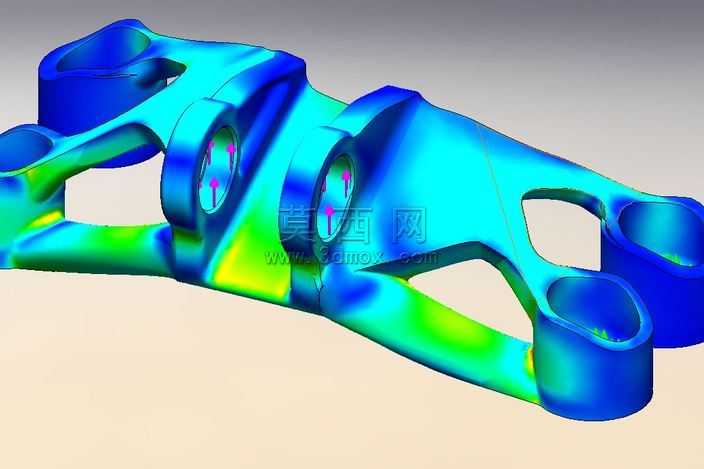

该作品为面向航空动力系统的喷气发动机支架三维设计，整体建模过程围绕结构性能与轻量化的核心平衡展开，依托三维建模软件完成全参数化实体构建，首先基于发动机支架的安装接口、载荷传递路径完成基础构型的草绘与实体拉伸，精准还原支架与发动机本体、安装基座的对接孔位、定位面等装配特征，保证模型的装配适配性。建模阶段引入拓扑优化设计逻辑，在满足结构强度、刚度要求的前提下，对非载荷传递区域的材料进行迭代删减，通过多轮仿真计算识别冗余材料区域，最终形成兼具流畅有机曲面与镂空结构的支架构型，相较于传统实心支架实现了80.3%的重量缩减，将原2051.67g的结构重量降至403g，大幅降低航空构件的自重负载。材质与渲染环节采用航空高强度金属材质设定，通过三维渲染软件调整金属材质的反射率、粗糙度参数，模拟航空合金经精密机加工后的金属质感，搭配冷调聚光渲染环境，突出支架曲面的流畅过渡与镂空结构的力学美感，清晰展现结构的镂空筋条、安装凸台等细节特征。结构设计阶段同步完成多工况力学仿真验证，针对四类典型载荷工况分别计算结构位移与屈服强度裕度：第一类工况下最大位移为1.024毫米，重量超过屈服强度占比0.40%；第二类工况下最大位移为1.013毫米，重量超过屈服强度占比0.31%；第三类工况下最大位移为0.836毫米，重量超过屈服强度占比0.26%；第四类工况下最大位移为0.4004毫米，重量超过屈服强度占比0.00%，所有工况均满足结构安全要求，同时在应力仿真环节将上部缩颈值设置为131ksi，适配航空构件的极端载荷使用需求。整体模型的曲面构建全程保证G2连续，镂空筋条的厚度均匀过渡，避免出现应力集中的锐角结构，安装孔位周边做加厚补强处理，兼顾轻量化设计与结构可靠性，可直接用于航空零部件的结构验证、3D打印试制等场景，充分展现了拓扑优化技术在高端机械零部件轻量化设计中的应用价值。
