车载剪式机械顶升支撑结构设计

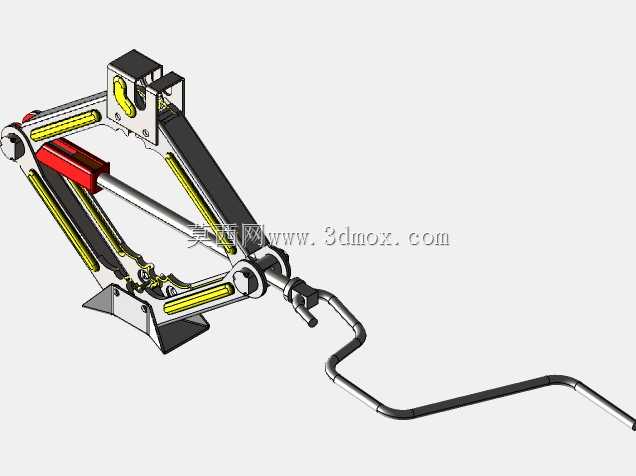

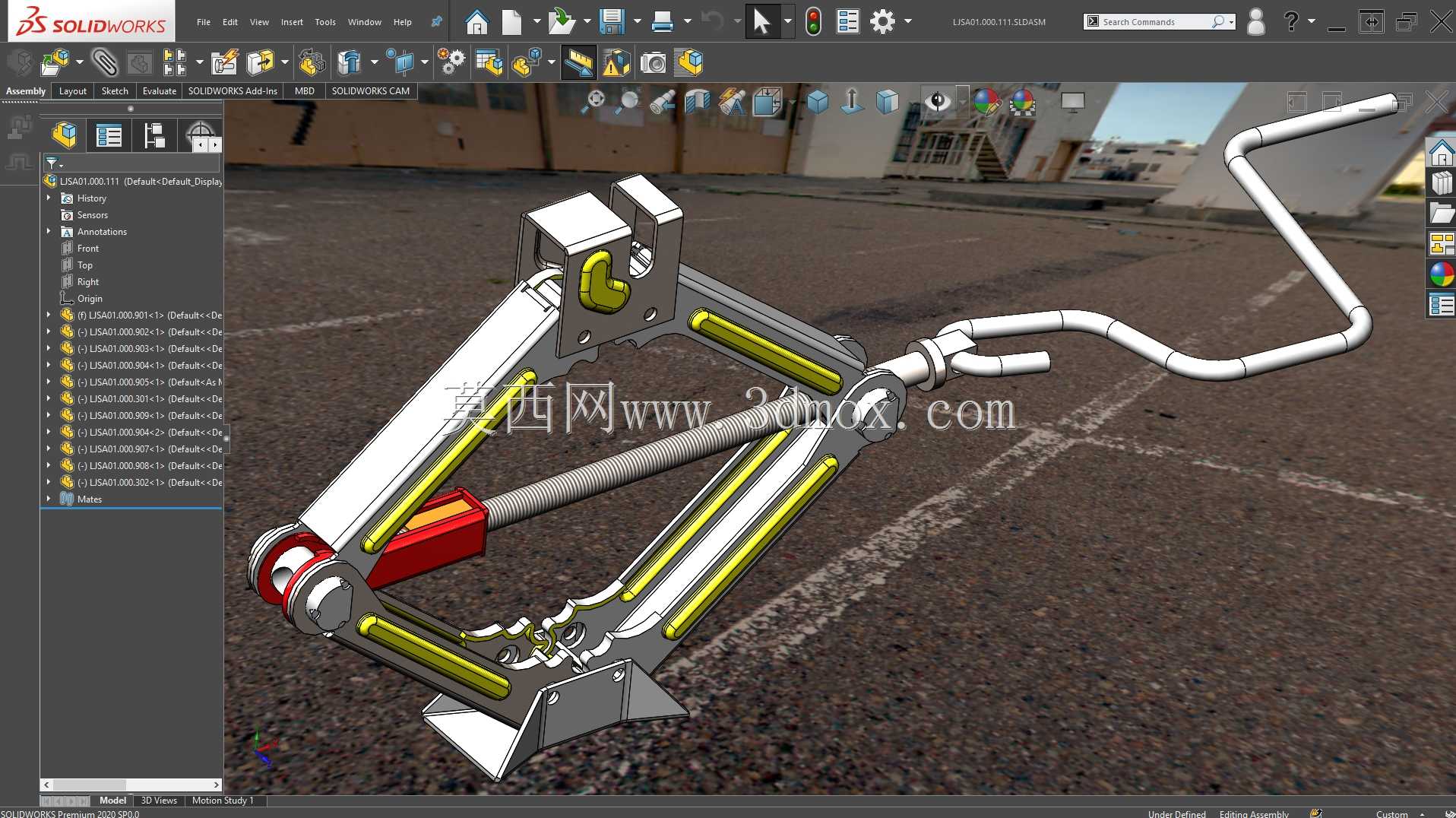

　　日常车辆维保场景里，剪式顶升结构是普及率最高的随车应急支撑部件，不同于液压类顶升设备的密封件依赖、低温易失效问题，纯机械传动的剪式结构能在-40℃到60℃的宽温域环境下稳定工作，不会出现液压油泄漏、阀体卡滞引发的支撑失效风险，不管是北方冬季户外换胎，还是南方高温路面的应急维修，都能保持稳定的支撑性能。这套结构的核心受力框架采用对称剪臂布局，两组交叉臂通过中部销轴形成铰接支点，臂体截面做了等强度变截面设计，靠近铰接支点的位置受力弯矩最大，臂身厚度比两端连接位置高出20%，同时在臂身内侧冲压出纵向加强筋，不用额外增加板材厚度就能把臂体的抗弯折刚度提升35%以上，避免大负载下臂体出现侧向变形。顶升作业的动力传递依靠中部的梯形丝杆副，

　　丝杆选用大导程梯形螺纹，螺纹牙型角做了30°优化，既保证传动过程中的自锁性能——只要停止摇臂转动，支撑高度就会自动锁止，不会出现负载下滑的安全隐患，又能把传动效率控制在合理区间，单人操作配套的弯折摇臂，只需要施加150N左右的径向力就能完成1.5吨级额定负载的顶升，不会出现操作费力、摇臂打滑的问题。底部支撑座做了外翻式折边设计，接触地面的端面压有防滑齿纹，在沥青、混凝土甚至压实的土路路面都能形成足够的静摩擦力，避免顶升过程中底座滑移引发的安全事故；顶部的支撑托槽做了与车辆底盘支撑边匹配的弧形卡槽，卡槽内侧贴有防滑橡胶垫，顶升时托槽能完全卡在底盘指定的支撑筋位上，不会出现滑脱、偏移，避免刮伤车辆底盘涂层。从安装边界来看，

　　这套结构完全收拢时的整体高度控制在120mm以内，能轻松放入绝大多数家用轿车的后备箱备胎槽侧边储物格，不会占用额外的储物空间；最大顶升行程可达380mm，完全覆盖从普通家用轿车到城市SUV的底盘离地间隙需求，顶升到位后剪臂的张开角度控制在42°以内，这个角度区间内剪臂的受力分力最合理，铰接销轴的径向剪切力处于最低区间，能大幅延长铰接部件的使用寿命。设计过程中对所有受力铰接点都做了衬套过盈配合设计，衬套选用自润滑铜基粉末冶金材质，不用定期加注润滑脂就能保证铰接位置转动顺畅，长期存放也不会出现锈蚀卡滞的问题，哪怕车辆存放三到五年后首次取用，摇臂转动的阻尼感也不会出现明显上升。摇臂与丝杆输入端的连接采用快拆式方榫结构，

　　不用时摇臂可以完全拆下折叠，进一步缩小收纳体积，操作时将方榫插入丝杆端部的方孔即可传递扭矩，连接位置没有多余的锁止结构，低温环境下戴厚手套也能快速完成装配。不同于市面上部分薄臂剪式结构容易出现的偏载变形问题，这套结构的两组剪臂之间加装了横向稳定拉杆，当顶部托槽出现轻微偏载时，稳定拉杆能把偏载力矩均匀传递到两侧剪臂上，避免单侧臂体受力过载引发弯折，哪怕支撑位置没有完全对准底盘支撑点，只要偏载量不超过托槽宽度的三分之一，结构依然能保持稳定支撑。丝杆的两端与剪臂端部的连接座采用浮动式铰接设计，顶升过程中剪臂角度变化时，丝杆可以随铰接点的位置变化自动调整角度，不会出现丝杆别劲、螺纹卡滞的问题，全程摇臂转动的阻尼保持均匀，不会出现某一段行程突然卡紧的情况。所有金属结构件表面都做了电泳防锈处理，臂体的黄色标识层是高温喷塑的耐磨涂层，哪怕存放过程中与后备箱内的其他工具发生摩擦碰撞，涂层也不会轻易脱落，能长期隔绝水汽避免结构生锈。这套结构除了车载应急换胎的核心用途外，也可以用于小型设备安装时的高度微调、户外露营时的重物临时支撑等场景，纯机械结构没有易损易耗件，只要不超过额定负载使用，几乎不需要额外维护，是可靠性极高的小型顶升支撑工具。
