V8发动机适配链传动组合结构设计

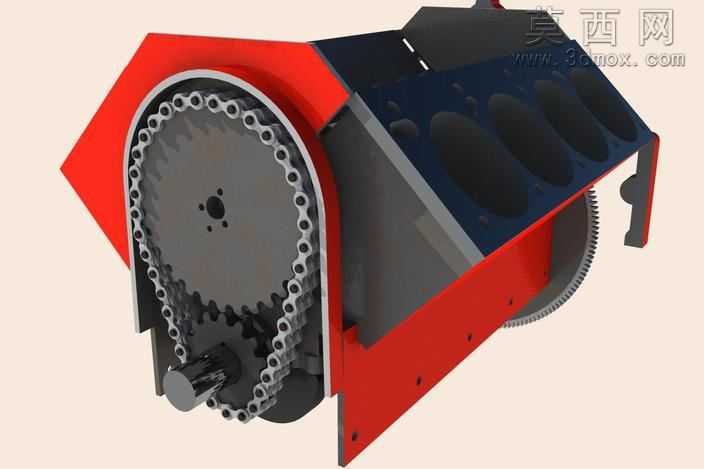

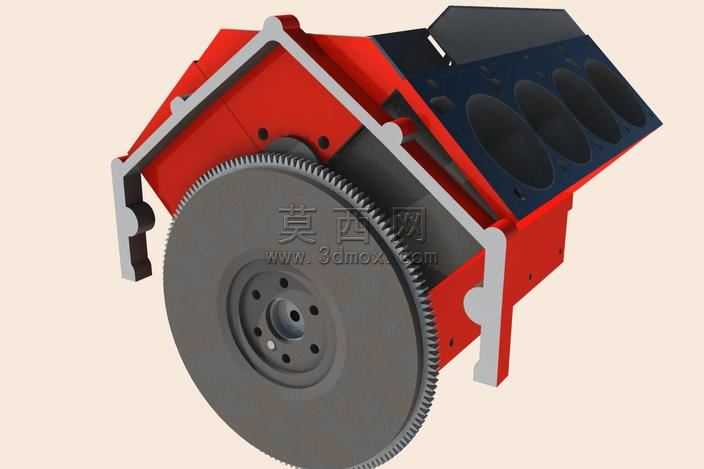

本作品为适配V8动力单元的链传动组合结构三维建模成果，建模过程中严格遵循机械传动设计规范，对每一处结构细节进行了精准还原。建模阶段首先完成核心链轮的参数化绘制，依据链传动匹配标准确定链轮齿形、节距、齿数等核心参数，保证齿槽轮廓与链条滚子的配合间隙符合设计公差要求，同时对链轮中心的安装轴孔、定位销孔进行了同轴度约束，避免装配阶段出现干涉问题。针对环绕布置的传动链条，建模时逐节构建外链板、内链板、销轴、滚子等独立零件，通过装配约束完成链条的闭环排布，精准还原了链条与两个链轮的啮合状态，同时对链条的张紧段、松弛段的形态进行了合理呈现，还原真实传动场景下的链条受力形态。主体支撑结构采用红黑分色的材质区分，红色护板部分赋予金属烤漆材质，调整材质粗糙度与反光参数，模拟工业涂装的哑光金属质感；黑色缸体侧盖部分赋予磨砂铸铁材质，还原动力单元壳体的厚重质感；链轮、链条等传动部件赋予抛光钢材材质，调整金属高光与反射参数，体现机加工零件的精密金属质感；端部输出轴部分做了镀铬材质处理，突出轴类零件的表面加工精度。结构设计上重点验证了链传动与V8缸体侧部的适配性，规避了链条运转过程中与壳体、周边附属结构的碰撞风险，对凸轮轴链轮与曲轴链轮的中心距进行了反复校核，保证链条传动的传动比精准，同时预留了张紧机构的安装空间，方便后续结构迭代。设计过程中没有复刻完整的液压气动管路与附属油道结构，核心聚焦于链传动的啮合逻辑、运动干涉检查，通过装配约束模拟动力传递路径，验证凸轮轴与曲轴通过链条实现同步驱动的可行性，确保整套传动机构在运转过程中，链轮与链条的啮合顺畅，不会出现跳齿、卡滞、结构剐蹭等问题，整套模型结构完整，装配关系清晰，可用于传动原理演示、结构教学参考以及相关动力单元的前置设计验证。
