工业重载固定型万向脚轮结构设计

　　这款固定型脚轮的结构设计，首先要匹配工业场景里的重载移动需求，在车间周转车、轻型设备机架、仓储货架、自动化输送线旁的移动工位架这类场景中，固定脚轮承担的是定向行走支撑的作用，相比万向款，它的行走轨迹更稳定，不会出现行进中偏摆、蛇形走位的问题，长距离直线推送设备或者料架的时候，操作人员不需要频繁修正方向，推送阻力也更小。从结构拆分来看，这款脚轮采用顶板安装的结构，顶部的安装板是冲压成型的镀锌钢板，四个安装孔位做了沉台处理，安装的时候螺栓头可以完全沉入沉台，不会突出板面顶到设备安装底面，保证安装后脚轮和设备机架底面完全贴合，不会出现局部应力集中导致安装板变形的问题。安装板和轮架的连接部分是一体冲压折弯的支架结构，没有额外的焊接接缝，

　　这种一体结构的抗冲击性能比焊接款更好，在经过车间地面的焊缝、小凸起或者门槛的时候，瞬间的冲击载荷可以通过支架的折弯弧度分散，不会在焊接位置出现应力断裂的问题。轮体部分采用的是硬质橡胶材质，轮芯是金属材质做支撑，橡胶轮面的硬度控制在邵氏75度左右，这个硬度区间的轮面既可以保证足够的承载能力，不会在重载下出现过度形变导致转动卡滞，又能有一定的缓冲能力，经过地面细小杂物的时候不会出现明显的颠簸，也能降低行走过程中的噪音，在车间内推送设备的时候不会产生刺耳的摩擦声响，适配多数生产车间的噪音管控要求。轮体和支架的连接采用的是铆钉铆接的转轴结构，转轴位置做了润滑脂存储的腔室，长期使用过程中润滑脂不会快速流失，轮体转动的阻力可以长期保持稳定，

　　不会因为缺锈出现转动卡涩、异响的问题。从安装边界来看，这款脚轮的顶板安装孔距是通用的工业脚轮标准孔距，适配市面上多数轻型工业设备、周转架的安装尺寸，不需要额外对设备底面做打孔改造，替换旧脚轮的时候可以直接对位安装。轮体的宽度和直径匹配单轮150公斤级的承载需求，四个脚轮搭配使用的时候，整台设备的额定承载可以达到450公斤以上，完全覆盖轻型工业设备、中型周转料架的承重需求。设计过程中特意控制了脚轮的整体安装高度，在保证轮体直径足够跨越常见地面障碍的前提下，尽量降低安装后的整体高度，让设备的重心更低，移动过程中稳定性更好，不会因为脚轮高度过高导致设备重心上移，出现推送过程中侧翻的风险。固定方向的支架结构在安装后，

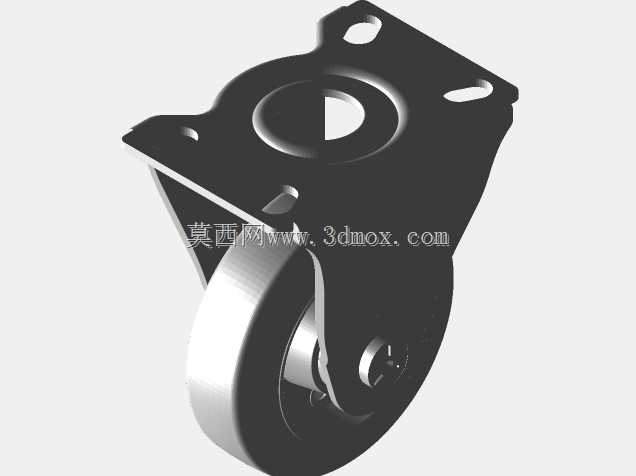

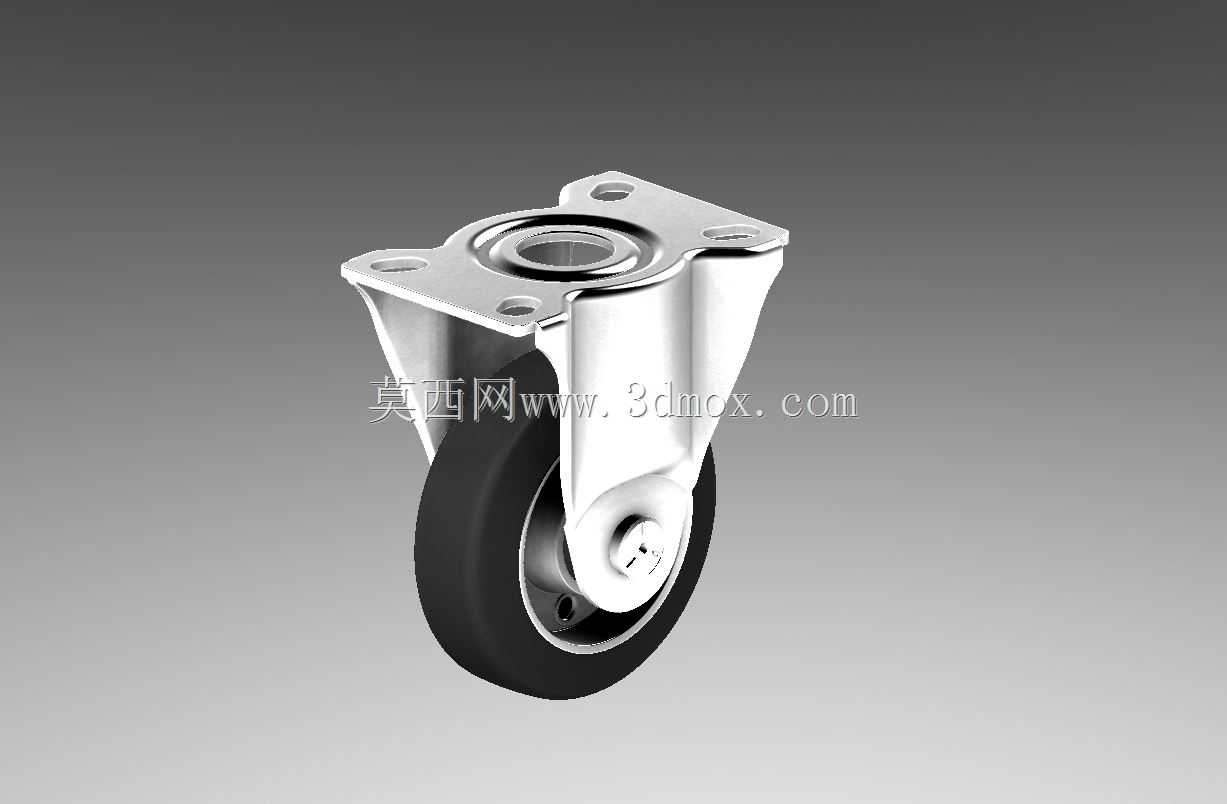

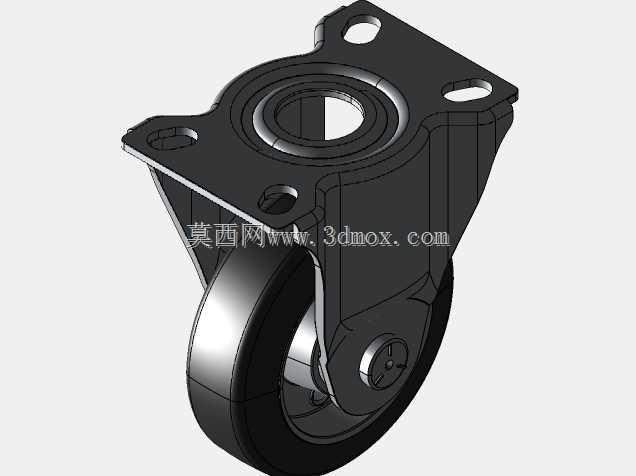

　　轮体的行走方向和安装板的边保持平行，安装的时候只需要对齐设备的前进方向，就可以保证四个脚轮的行走方向完全一致，不会出现因为安装角度偏差导致的行走阻力增大、轮体偏磨的问题。轮面的橡胶材质做了耐磨配方调整，在环氧地坪、水泥地面这类常见的车间地面上使用，轮面的磨损速率比普通橡胶轮低30%左右，长期使用不会出现轮面掉屑、开裂的问题，也不会在环氧地坪上留下难以清理的黑色轮印，适配对地面洁净度有一定要求的生产车间场景。支架部分的镀锌层厚度满足中性盐雾48小时无红锈的要求，在潮湿的仓储环境、或者有少量切削液飞溅的机加工车间环境下使用，不会轻易出现锈蚀卡死的问题，维护周期更长，不需要频繁做除锈润滑的保养工作。在做三维建模的时候，所有的配合间隙都按照实际冲压件的公差做了预留，安装板的折弯角度、轮架的铆接位置、轮体的转动间隙都和实际量产的零件保持一致，不管是做设备的整机装配干涉检查，还是做脚轮本身的结构优化，都可以直接调用这个模型做装配验证，不需要再重新调整配合尺寸。
