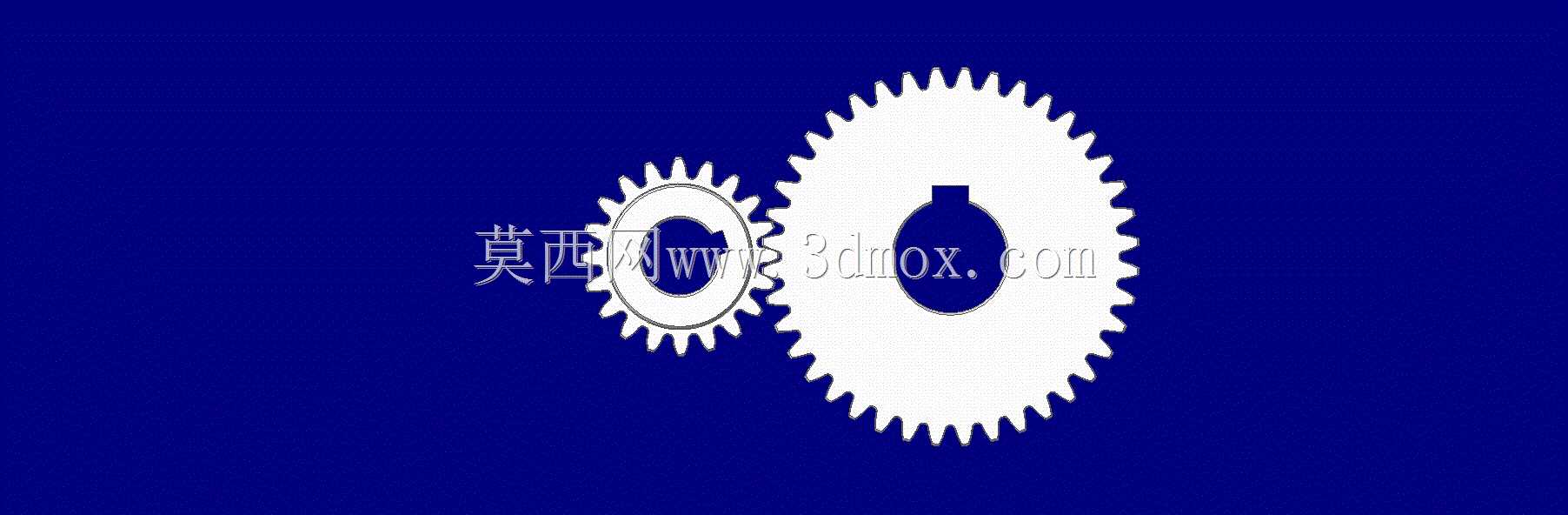

模数2齿数20带键槽直齿圆柱传动件

　　这款直齿圆柱传动件，是平行轴传动系统里应用最广泛的基础动力传递构件，日常在轻工输送设备、小型自动化工作站、仪表类精密传动机构、包装线分度单元里都能见到它的身影，区别于斜齿轮的轴向力问题，直齿结构在安装时不需要额外考虑轴向承载的补偿设计，对支撑轴承的选型要求更宽松，很适合中低速、传动扭矩适中、安装空间紧凑的动力传递场景。从实际使用的工况来看，这类带键槽连接结构的齿轮，大多用在轴与齿轮需要同步转动、不允许出现相对周向滑移的场合，比如小型输送带的驱动辊传动、精密仪器的进给调节机构、小型减速机的输入输出级传动，都能依靠键连接的刚性配合，保证传动比的精准，不会因为长期正反转出现配合间隙变大的问题。设计这款齿轮的时候，

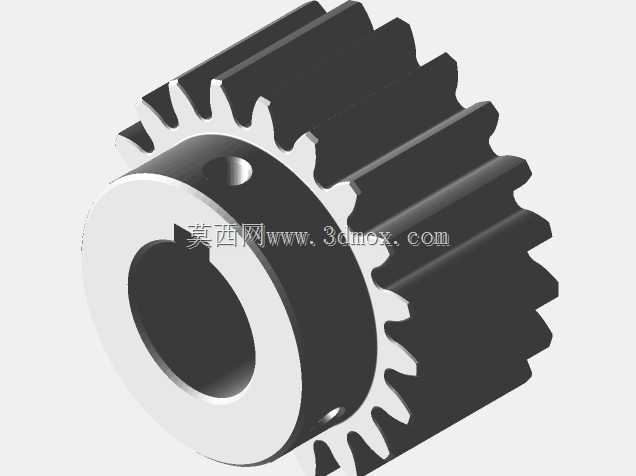

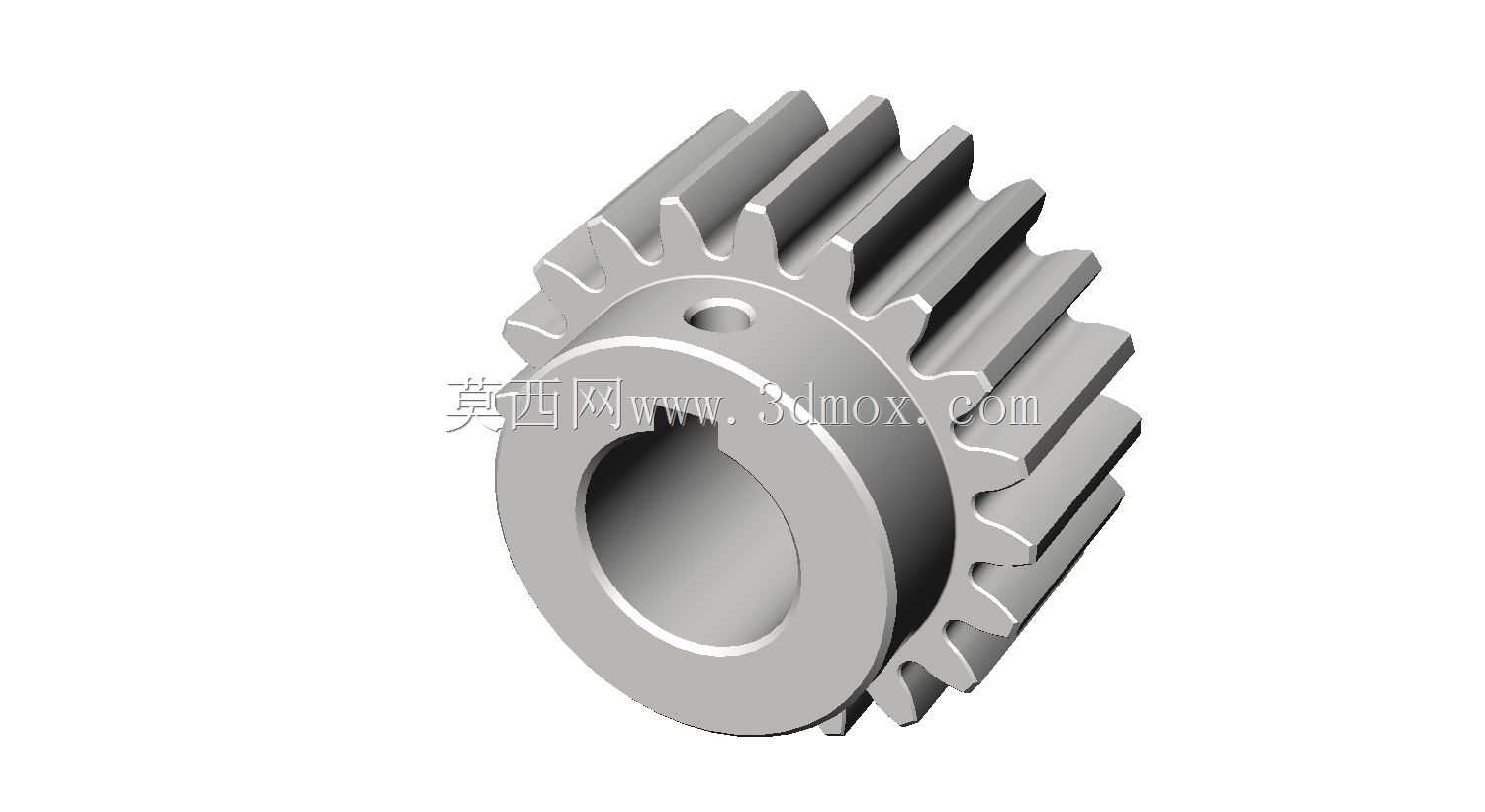

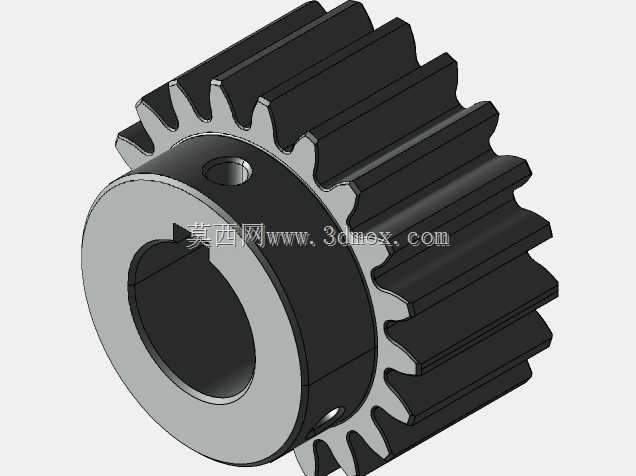

　　首先要匹配的是啮合副的参数一致性，模数2、齿数20的参数决定了它的分度圆直径为40mm，齿顶圆直径控制在44mm，齿根圆直径35mm，齿宽方向的尺寸需要结合配套轴系的支撑跨距来确定，既要保证轮齿的接触强度足够传递额定扭矩，又要避免齿宽过大带来的偏载问题——毕竟直齿轮如果安装时平行度误差偏大，齿宽过大会直接导致轮齿一端接触应力集中，长期运行会出现点蚀甚至断齿的失效形式。轮毂部分的设计是这款齿轮的重点，中心的通孔需要和配套传动轴采用过渡配合，保证装配后同轴度误差控制在0.02mm以内，避免运转时出现径向跳动带来的传动噪音和啮合冲击；轮毂上开设的键槽，尺寸是按照GB/T 1096的普通平键标准来匹配的，键槽的对称度公差需要控制在0.

　　015mm以内，否则装配后键的侧面受力不均，很容易出现键的压溃或者轮毂键槽的崩裂。轮毂的外径设计要大于齿根圆直径，保证轮毂部分有足够的壁厚来承受键连接带来的挤压力，不会因为壁厚不足在重载下出现轮毂开裂的问题。从安装边界来看，这款齿轮的轴向定位通常依靠轴肩和轴用挡圈配合，所以轮毂的端面需要和轴线保持垂直，垂直度公差不低于7级精度，保证挡圈或者轴肩贴合时不会出现倾斜，避免齿轮运转时的轴向窜动。轮齿部分的精度等级选在8级精度就可以满足大部分通用传动场景的需求，齿面的粗糙度控制在Ra1.6，既可以保证啮合时的润滑油脂留存，又不会因为加工精度过高带来不必要的成本上升。在实际选型替换的时候，首先要确认啮合齿轮的模数、压力角和齿数完全匹配，

　　其次要核对中心孔直径、键槽宽度和深度是否和现有传动轴一致，还要确认安装位置的轴向空间是否足够容纳齿轮的齿宽，避免装配后和相邻的轴承、端盖或者其他传动件出现干涉。很多现场维修替换的时候，容易忽略齿轮的齿顶圆直径和相邻部件的安全间隙，比如有些机构里齿轮旁边就是传感器的检测探头，如果齿顶圆和探头的距离小于安全间隙，运转时就会碰坏探头，或者触发误检测信号。另外，这类直齿轮在安装时一定要保证两根啮合轴的平行度，误差不能超过0.05mm/100mm，否则会出现啮合噪音大、轮齿磨损加快的问题，润滑方面如果是开式传动可以定期涂抹润滑脂，闭式传动箱里则配合齿轮油浸泡润滑，能大幅延长使用寿命。从建模的角度来说，这款齿轮的齿形是按照渐开线标准生成的，齿根的过渡圆角做了圆滑处理，避免应力集中，轮毂上的减重孔？不，这款是实心轮毂结构，适合小尺寸、中等扭矩的场景，没有做减重设计，反而保证了整体的结构刚性，中心孔的倒角和齿端的倒角都做了处理，装配时不会刮伤轴表面，也方便键的顺利导入。很多新手建模的时候容易忽略齿端倒角，实际装配时齿轮往轴上套装的过程中，齿端的锐边很容易刮伤轴上的镀层或者密封圈，小的倒角结构就能解决这个装配难题。
