透明曲面玻璃容器三维结构设计

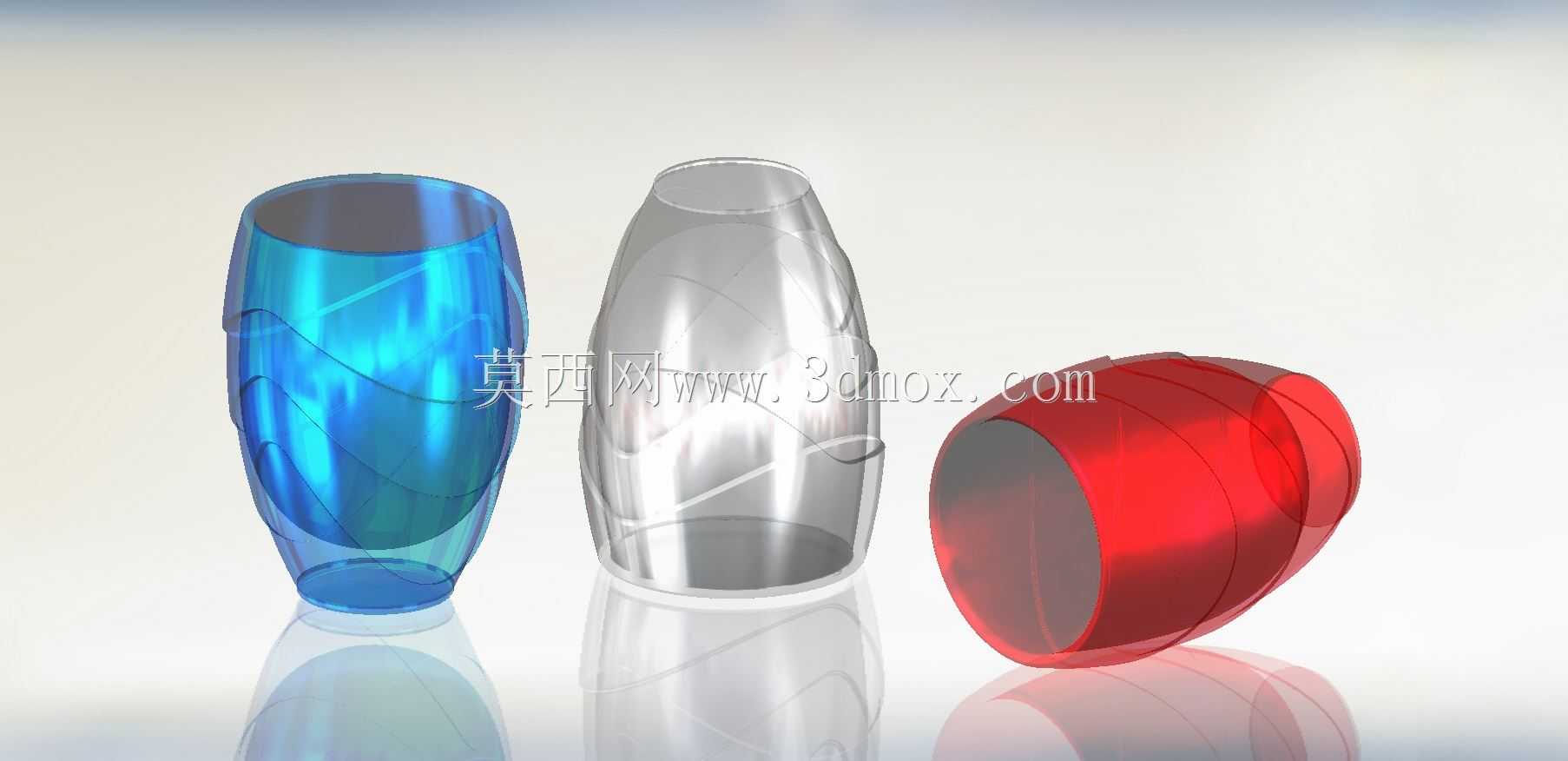

　　本次设计的三款曲面玻璃容器，主要面向日用消费品、餐饮器具及文创展示场景，可作为饮品盛装容器、装饰陈设摆件或文创衍生产品的结构原型，适配家用、餐饮门店、展陈空间等多类使用环境。三款容器采用统一的曲面生成逻辑构建外轮廓，整体为两端收窄、中部外鼓的流线型回转类结构，区别于常规直筒杯体的生硬线条，曲面过渡全程保持G2连续，无曲率突变拐点，既保证玻璃吹制或模压成型时的料流均匀性，也能在使用时提供贴合手掌的握持弧度，减少手持滑落的风险。三款容器分别采用蓝透、高透、红透三种玻璃材质效果，壁厚统一控制在2.5mm，该厚度参数兼顾了玻璃制品的抗冲击强度与透光观感，过薄会导致日常使用中磕碰易裂，过厚则会提升材料成本且让整体显得笨重，

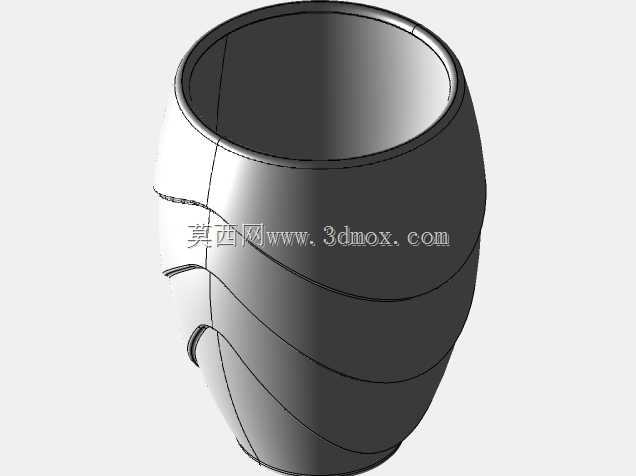

　　同时壁厚均匀性控制在±0.2mm公差范围内，避免成型过程中出现应力集中导致的冷爆问题。容器的开口端做了1.2mm的卷边处理，卷边圆弧半径为0.8mm，消除切口的锋利边缘，提升饮用时的唇部接触舒适度，底部则设计了3mm宽度的平整支撑环，支撑环平面度控制在0.1mm以内，保证放置在桌面时无晃动、无倾斜，支撑环内侧做内凹弧面过渡，避免底部与接触面形成真空吸附导致拿起时产生异响或带起桌面垫材。从建模逻辑来看，整体结构采用草图驱动的曲面放样方式构建，先绘制中心轴线，再在不同高度的基准面上绘制对应直径的截面圆，通过调整各截面的控制点位置让中部外鼓段的曲线更符合人体工学握持尺寸，单手握持时手掌与容器外壁的接触面积可达75%以上，分散握持压力。

　　曲面构建完成后通过加厚命令生成实体壳体，再对开口、底部边缘做圆角过渡处理，最后赋予不同的玻璃材质参数，模拟真实玻璃的折射、反射效果，其中蓝色与红色款为本体着色玻璃，高透款为超白玻璃材质，透光率可达92%以上，适合展示内部盛装液体的色泽。在安装与适配边界上，容器整体高度为150mm，中部最大直径为75mm，开口直径为55mm，底部支撑环直径为50mm，该尺寸可适配常规杯架、车载杯槽的通用尺寸范围，无需额外定制配套放置结构；内部容积约为380ml，符合常规单人份饮品的盛装容量需求，可满足日常饮水、果汁、冷饮酒类的盛装使用。结构设计阶段充分考虑玻璃加工的工艺特性，所有曲面的拔模斜度控制在3°以上，避免模压成型后脱模困难，

　　外壁无内凹倒扣结构，无需复杂的多瓣模具即可完成成型，有效降低生产开模成本；内壁曲面与外壁曲面保持等距偏移，保证壁厚均匀，避免吹制过程中出现局部过薄或料厚堆积的问题。三款不同配色的容器可单独使用，也可组合作为系列化陈设产品，曲面造型在光线照射下会形成连续的光影折射效果，兼具实用性与装饰性，结构模型可直接对接玻璃加工的模具设计环节，也可作为产品渲染、场景搭建的素材使用，建模过程中所有特征均保留参数化历史，可根据实际需求调整高度、直径、壁厚等参数，快速衍生出不同容量、不同尺寸的同系列产品。
