单钩扭转式螺旋弹簧结构设计

项目分类:通用五金配件 发布时间:2022-04-11 ID:608331
  • 单钩扭转式螺旋弹簧结构设计
  • 单钩扭转式螺旋弹簧结构设计
  • 单钩扭转式螺旋弹簧结构设计
  • 单钩扭转式螺旋弹簧结构设计

  在各类需要提供扭转复位力矩、角度回弹载荷的机械结构中,单钩式扭力弹簧是应用频次极高的弹性储能元件,小到家电翻盖的复位结构、工业夹具的夹紧回弹单元,大到自动化产线的止回摆杆、仪器仪表的触发回弹机构,都能见到这类扭簧的身影。区别于常见的拉伸、压缩弹簧依靠轴向形变提供载荷,扭力弹簧的核心受力逻辑是通过簧圈的周向扭转变形存储与释放弹性势能,这也决定了它的安装方式、受力边界和结构设计逻辑和其他弹簧品类存在明显差异。

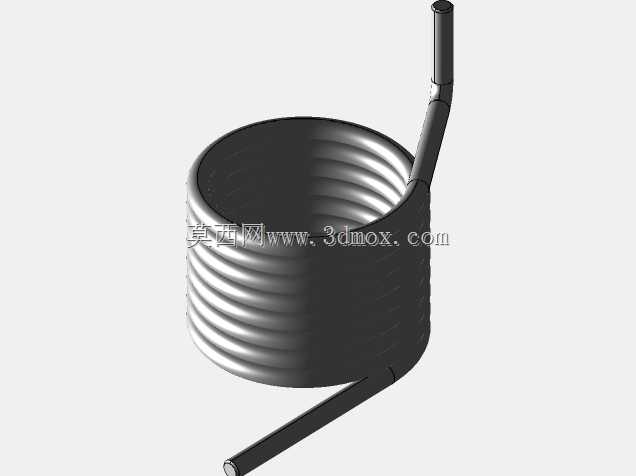

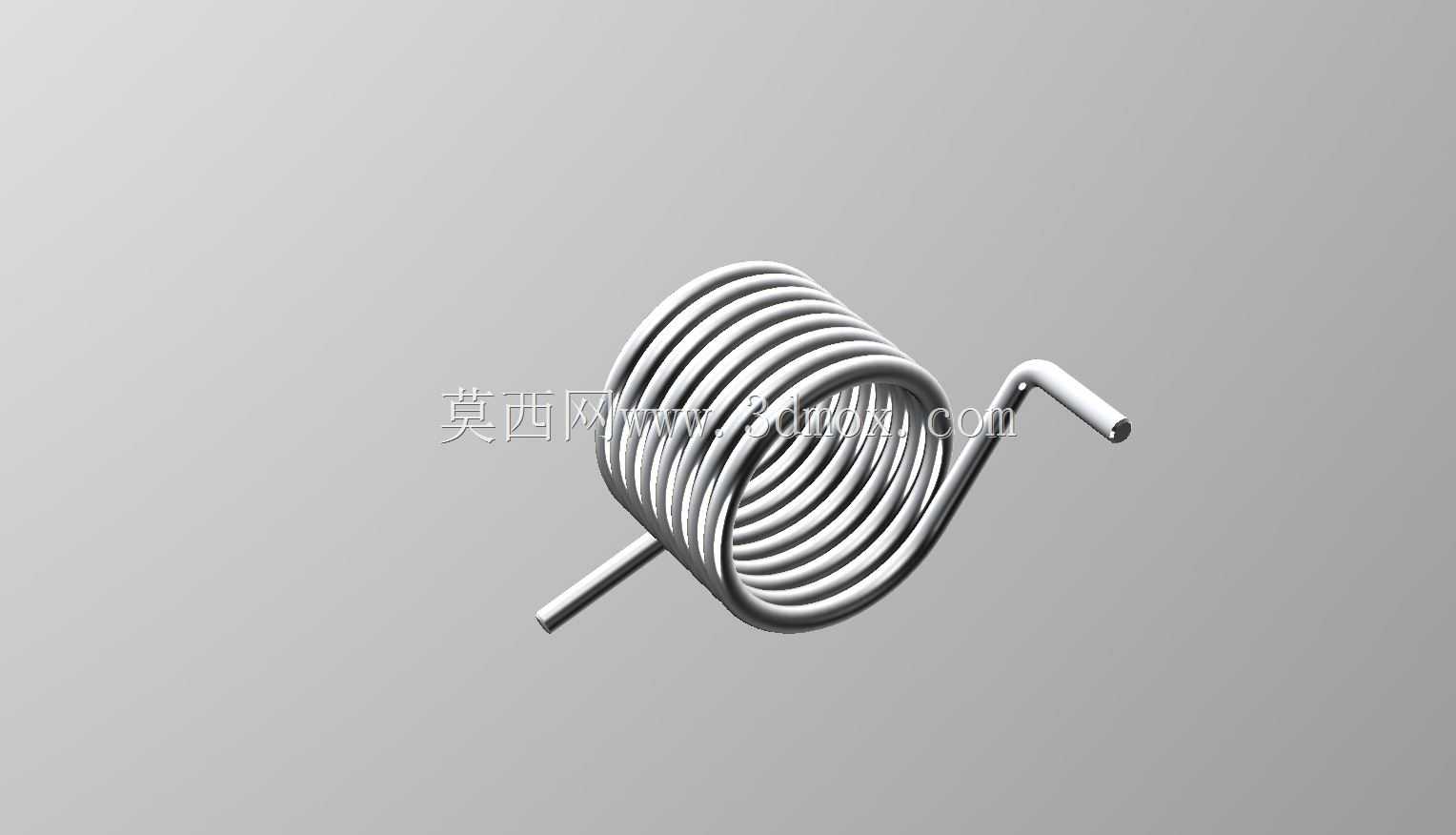

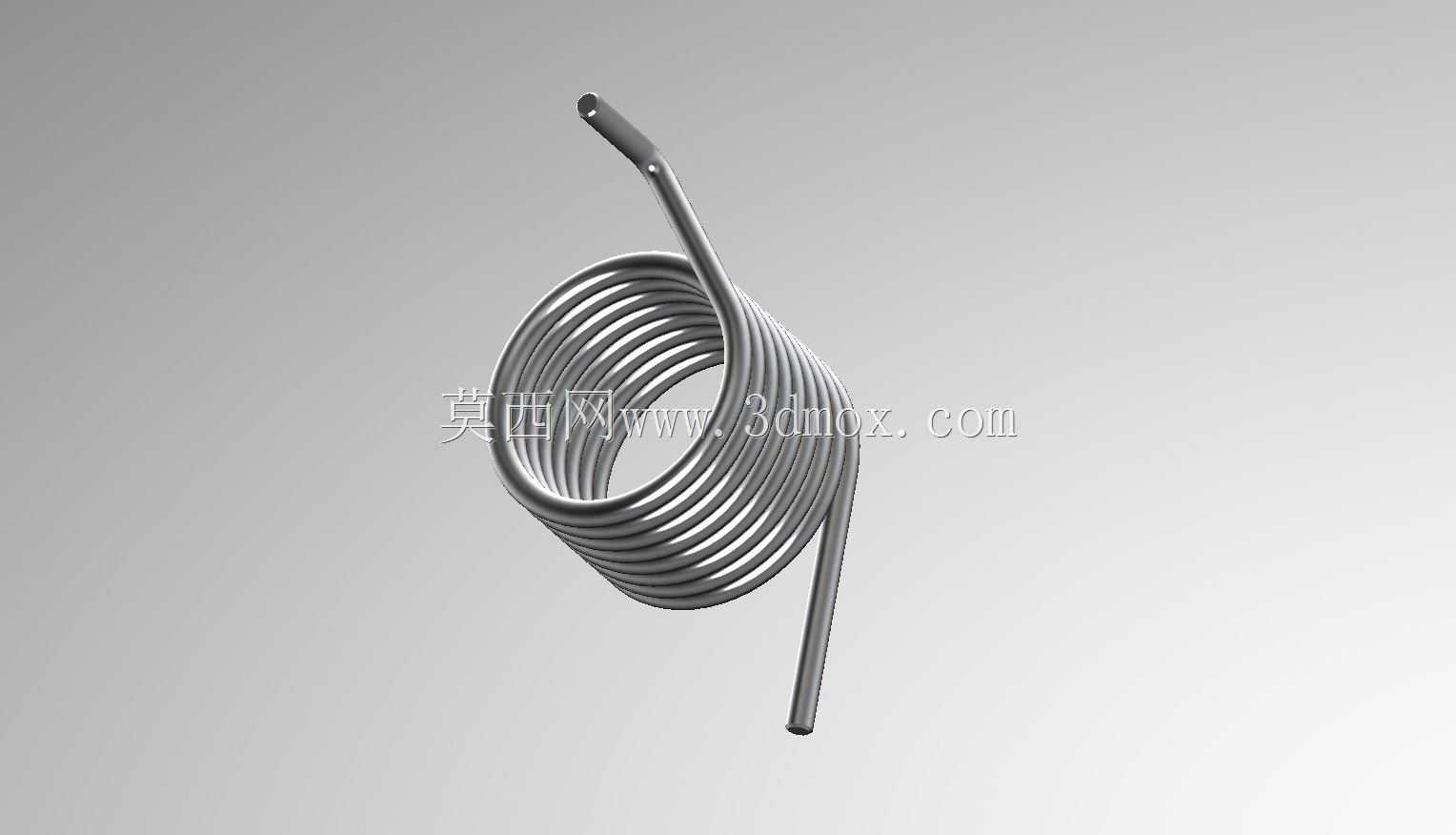

  从结构设计层面来看,这款单钩扭簧采用等节距密圈螺旋排布的簧体结构,簧圈之间预留了极微小的装配间隙,既可以避免扭转变形过程中相邻簧圈发生摩擦剐蹭,导致力矩输出不稳定、簧体表面镀层磨损提前失效,也能保证簧体在承受额定扭矩时,圈与圈之间不会出现卡滞,让扭矩输出曲线保持线性区间。两端伸出的单钩支脚采用直臂弯折成型,其中一端支脚为平直直杆结构,用于插入安装基座的定位孔内完成周向固定,另一端支脚做了小角度弯折处理,用于和被驱动的摆动构件直接接触,传递扭转力矩。支脚与簧圈的过渡位置做了圆滑的圆弧过渡处理,没有尖锐的折角,避免应力集中导致支脚在反复扭转过程中从根部断裂——这也是很多新手设计扭簧时容易忽略的细节,直角弯折的过渡位置会产生3倍以上的应力集中系数,在交变载荷下疲劳寿命会下降60%以上。

  在实际选型与安装适配过程中,首先要明确几个核心边界参数:首先是簧体的中径尺寸,这个参数直接决定了扭簧的安装空间,中径过小会导致配套的安装芯轴直径不足,扭簧扭转过程中出现晃动偏摆,中径过大则会占用过多的装配空间,不符合紧凑化设计的要求。其次是支脚的长度与弯折角度,不同的安装结构对支脚的初始角度要求不同,比如翻盖结构中,需要扭簧在翻盖闭合状态下就提供初始预紧力矩,避免翻盖出现松垮晃动,这就需要两个支脚的初始夹角匹配安装位的角度差,保证装配后存在一定的预扭转角度。另外需要注意簧体的线径选择,线径直接决定了扭簧的刚度系数,也就是单位扭转角度能够提供的力矩大小,线径过大会导致扭簧过硬,需要的操作力超出人机工程学合理范围,线径过小则会导致提供的复位力矩不足,构件无法回到预设位置,甚至在过载情况下出现塑性变形,完全丧失弹性功能。

  从应用场景的适配性来看,这类单钩扭簧的适用范围非常广,在日用五金领域,可以用于柜门合页的自动复位、垃圾桶翻盖的回弹结构、晾衣夹的夹紧结构;在工业设备领域,可以用于继电器触点的复位、气动阀门的执行件回弹、安全门的锁舌回弹结构;在仪器仪表领域,可以用于指针式表头的摆动复位、传感器触发摆杆的回弹、调节旋钮的档位定位回弹。不同应用场景下对扭簧的表面处理要求也存在差异,普通室内使用场景采用常规镀锌处理即可满足防锈需求,潮湿或者有腐蚀的环境下则需要采用不锈钢材质或者镀镍处理,避免簧体生锈导致力矩衰减、断裂失效。

  设计这类扭簧的三维模型时,需要重点还原几个关键结构特征:首先是簧圈的螺旋升角,密圈扭簧的螺旋升角通常非常小,建模时不能直接采用压缩弹簧的大升角参数,否则会导致簧圈间隙过大,和实际产品的结构不符;其次是支脚的弯折位置与弯折半径,必须保证支脚和簧圈的衔接处平滑过渡,不能出现建模导致的曲面褶皱或者棱角,否则后续做有限元应力分析时会在错误位置出现应力集中,误导仿真结果;另外还要注意支脚的端面处理,实际生产中扭簧的支脚端面会做倒角或者磨平处理,避免尖锐的端面划伤安装人员或者配套构件,建模时也需要还原这个细节,保证模型和实际加工出来的零件完全一致,方便后续直接导入装配体做干涉检查。

  在装配验证环节,需要重点核对扭簧的安装边界:一是芯轴和簧体内径的配合间隙,通常预留簧体内径10%左右的间隙即可,间隙过小会导致扭簧扭转时和芯轴发生摩擦,增加额外的阻力,间隙过大则会导致扭簧工作时出现偏斜,簧圈出现不规则变形;二是两个支脚的工作行程,要保证扭簧在最大扭转角度下,簧体的应力仍然处于材料的弹性变形区间内,不会出现永久变形,通常设计时会把最大工作扭矩控制在材料许用应力的80%以内,预留足够的安全余量,应对偶尔出现的过载情况;三是扭簧的轴向固定,要在簧体的两端设置限位结构,避免扭簧在扭转过程中出现轴向窜动,导致支脚从配合构件的卡槽中脱出,造成功能失效。
