童话风水晶质感高跟女鞋立体造型

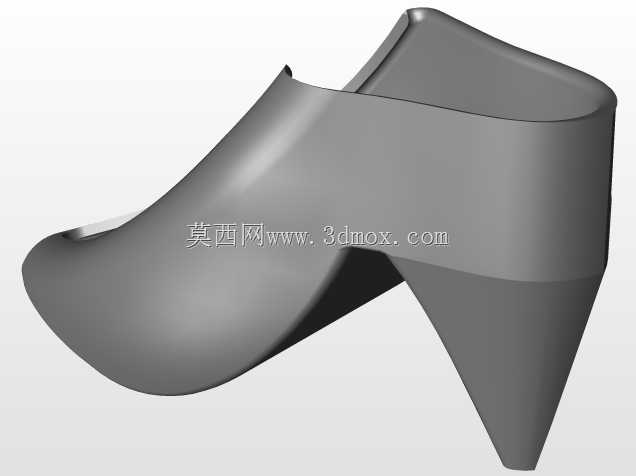

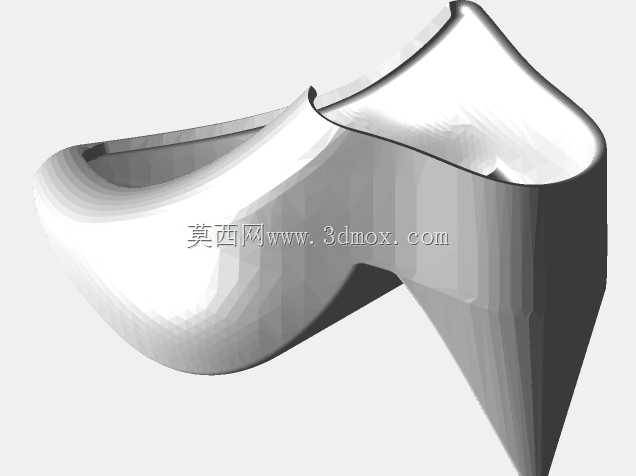

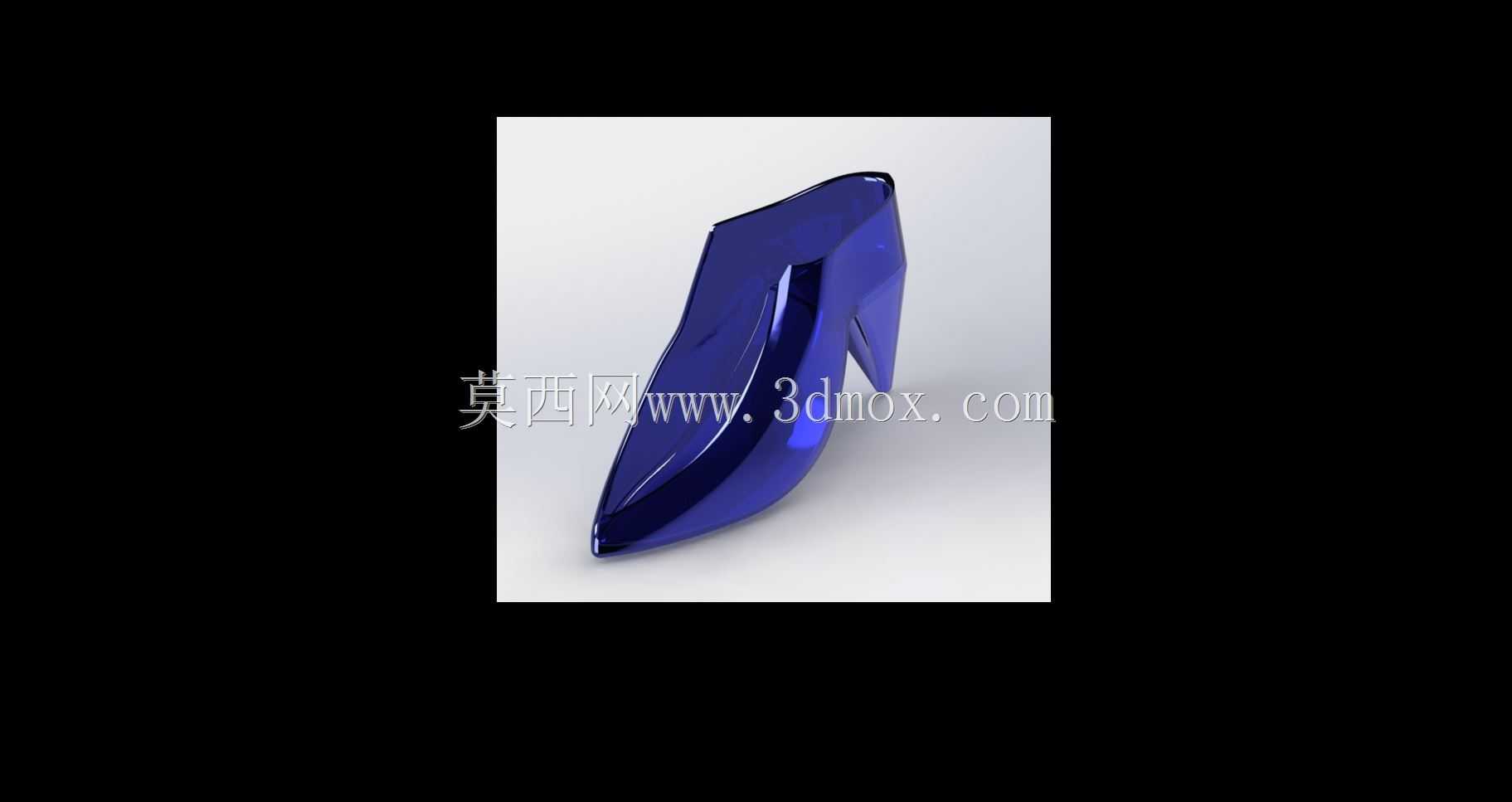

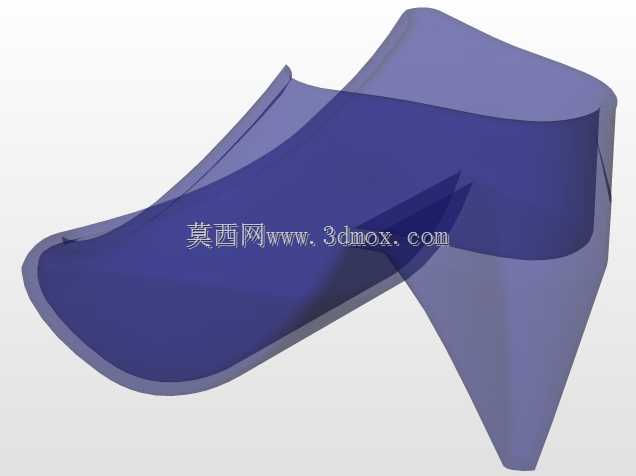

　　这款鞋型造型的设计原点，来自经典童话意象中标志性的玻璃鞋视觉符号，在结构建模阶段首先拆解了常规细跟高跟鞋的核心受力结构，将鞋头的收尖弧度、鞋身的流线曲率、鞋跟的倾斜支撑角度做了参数化拟合，既保留了大众认知中水晶鞋的通透精致视觉感，又在结构逻辑上符合实体造型的成型要求，不会出现薄壁区域应力集中导致的成型缺陷。从实际应用场景来看，该造型既可以作为文创类3D打印的实体摆件原型，通过透明光敏树脂材料打印后做表面抛光处理，还原水晶材质的折射质感，作为主题展陈、童话IP周边的装饰构件使用；也可以作为鞋履设计前期的概念造型参考，帮助设计师快速验证鞋身线条的视觉流畅度，调整鞋跟高度与鞋身围度的比例关系，省去传统油泥建模反复修型的时间成本。

　　在设计思路的推进过程中，首先确定了鞋身的整体外轮廓边界，鞋头位置做了15度左右的上翘处理，匹配常规女鞋穿着时的足部自然形态，避免完全平直的鞋头带来的生硬视觉感；鞋身侧面的曲面采用G2连续的曲率过渡，从鞋口位置向下延伸至鞋底边缘，整个曲面没有突兀的折角，保证后续不管是做透明材质的光影渲染，还是实体打印后的表面处理，都能呈现出顺滑的光影反射效果。鞋跟部分采用了上粗下细的锥形结构，与鞋身衔接的位置做了圆角过渡处理，避免衔接处出现应力集中的薄弱点，如果作为实体摆件使用，这个衔接位置的圆角半径控制在2mm左右，既不会破坏整体的纤细视觉感，又能保证摆放时的结构稳定性，不会因为轻微磕碰就出现鞋跟断裂的问题。从安装与摆放的边界尺寸来看，

　　整个造型的长度控制在常规女鞋的1:1比例参考范围内，鞋底的接触平面做了0.5mm的平面度校准，保证摆放时不会出现翘边、晃动的问题；如果是作为缩小比例的装饰摆件使用，可以按照等比例缩放的原则调整整体尺寸，缩放过程中要注意鞋跟位置的最小壁厚不能低于1mm，否则3D打印过程中容易出现打印失败、成型后强度不足的问题。在曲面建模的细节处理上，鞋口位置做了轻微的收边处理，模拟真实鞋履的包边结构，让整个造型不会因为过于光滑的曲面显得失真；鞋底位置没有做过多的防滑纹理设计，保持了整体的简洁通透感，符合水晶鞋的意象定位，毕竟该造型的核心应用场景是装饰展示而非实际穿着，不需要考虑行走时的防滑、耐磨性能。针对不同的成型工艺，该造型的结构也做了适配调整，

　　如果采用注塑工艺做透明PC材质的批量生产，整个造型的拔模斜度控制在1度左右，曲面没有倒扣结构，不需要做复杂的抽芯机构就能顺利脱模；如果采用五轴加工的方式做亚克力材质的实体加工，曲面的曲率变化平缓，没有曲率突变的区域，加工时不会出现刀具干涉的问题，表面抛光处理的难度也相对较低。在造型的比例调试阶段，反复调整了鞋跟高度与鞋身长度的比例关系，最终将鞋跟高度设定为鞋身总长度的二分之一左右，这个比例既符合大众审美中对纤细高跟鞋的视觉认知，又不会因为鞋跟过高导致整个造型的重心过于靠后，摆放时需要额外增加配重才能保持稳定。鞋身内部的空腔结构做了实体化处理，作为摆件使用时不需要保留穿鞋的内部空腔，既可以减少打印过程中的支撑材料消耗，又能提升整个造型的结构强度，避免薄壁空腔结构在受到外力挤压时出现凹陷变形的问题。如果是作为鞋履设计的参考原型，也可以基于这个实体造型反向抽壳，调整内部空腔的尺寸匹配真实的足部楦型参数，快速衍生出可实际生产的鞋款设计方案，大幅缩短概念设计到量产落地的周期。
