仿生机械鱼骨创意结构设计方案

　　这款仿生机械鱼骨结构，最初的设计切入点是为科普展项、仿生机械教学演示提供可直观观察多节联动运动逻辑的实体载体，同时也可作为文创机械摆件、水下仿生探测装置的原理验证原型使用。从实际应用场景来看，在科普教育领域，该结构可拆解展示脊椎类生物的骨骼联动逻辑，让学习者直观理解多节铰接结构在往复摆动下的力传递路径；在文创周边领域，精简优化后的结构可作为桌面机械摆件，通过手动拨动尾部即可实现整段鱼骨的连贯摆动，具备较强的交互趣味性；在水下探测设备研发领域，该结构的多节铰接逻辑可作为小型仿生鱼推进机构的基础原型，通过调整每根棘刺的长度、铰接间隙，匹配不同的水阻特性，验证低扰动推进的可行性。

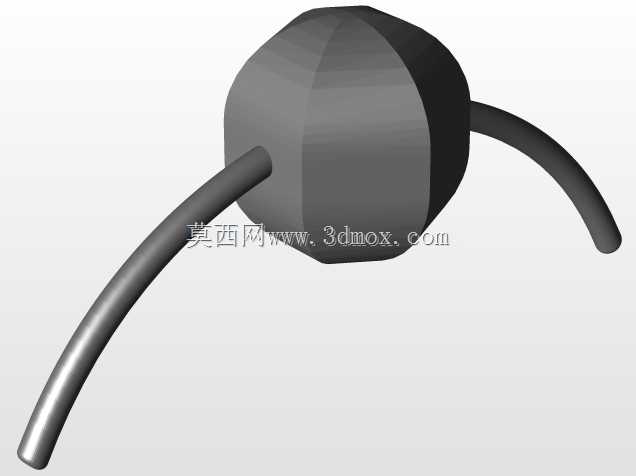

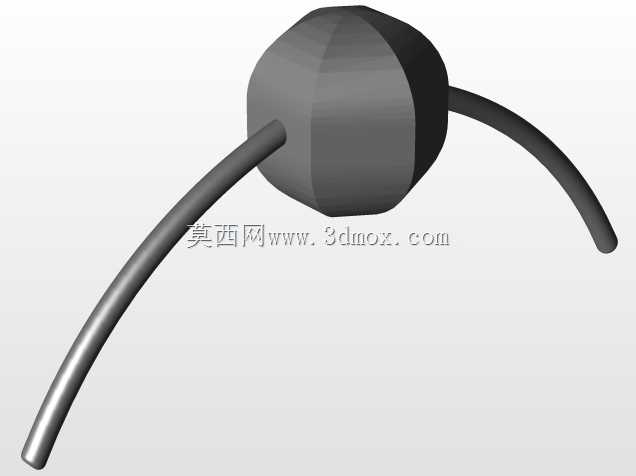

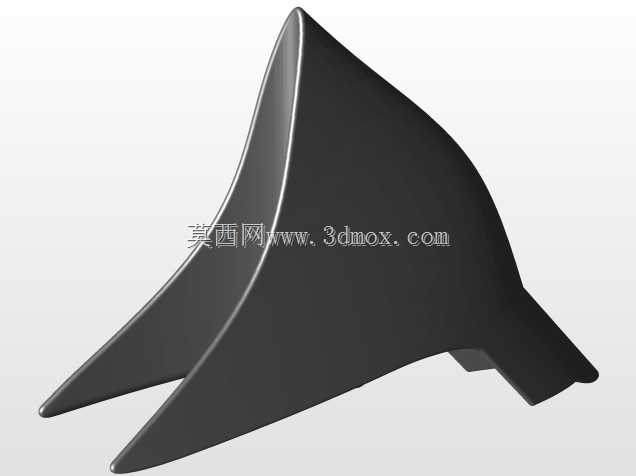

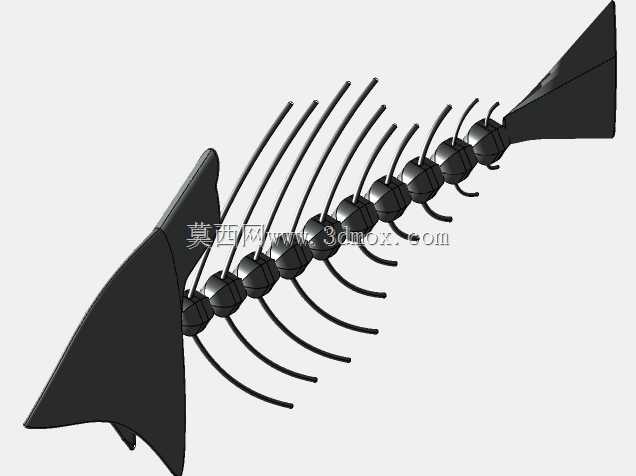

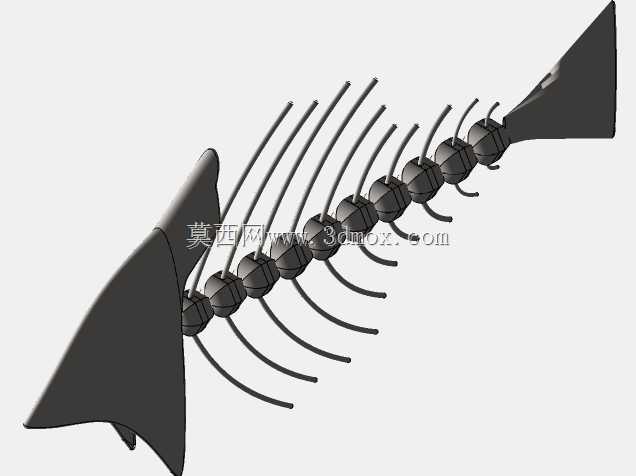

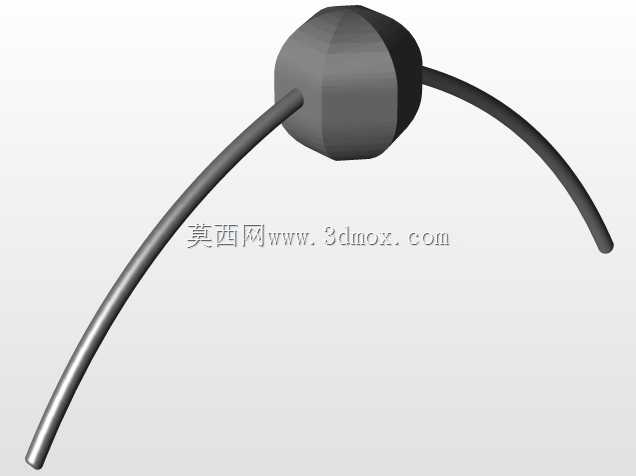

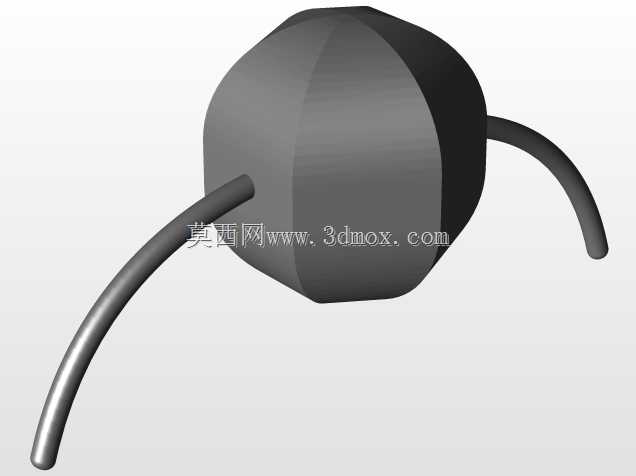

　　从功能特性来看，整段结构采用分段式铰接设计，每一节椎骨位置都设置了同轴铰接孔，相邻椎骨之间预留了固定的摆动间隙，避免运动过程中出现结构卡滞。两侧延伸出的棘刺采用等距排布设计，既还原了真实鱼骨的外形特征，也可在作为水下原型时起到扰流、平衡姿态的作用；头尾两端的结构做了加厚处理，头部位置预留了可加装驱动模块的安装空间，尾部的三角状鳍片结构可在摆动时提供足够的推进反作用力，整个结构没有多余的冗余部件，所有杆件都同时承担结构支撑与运动传递的作用。

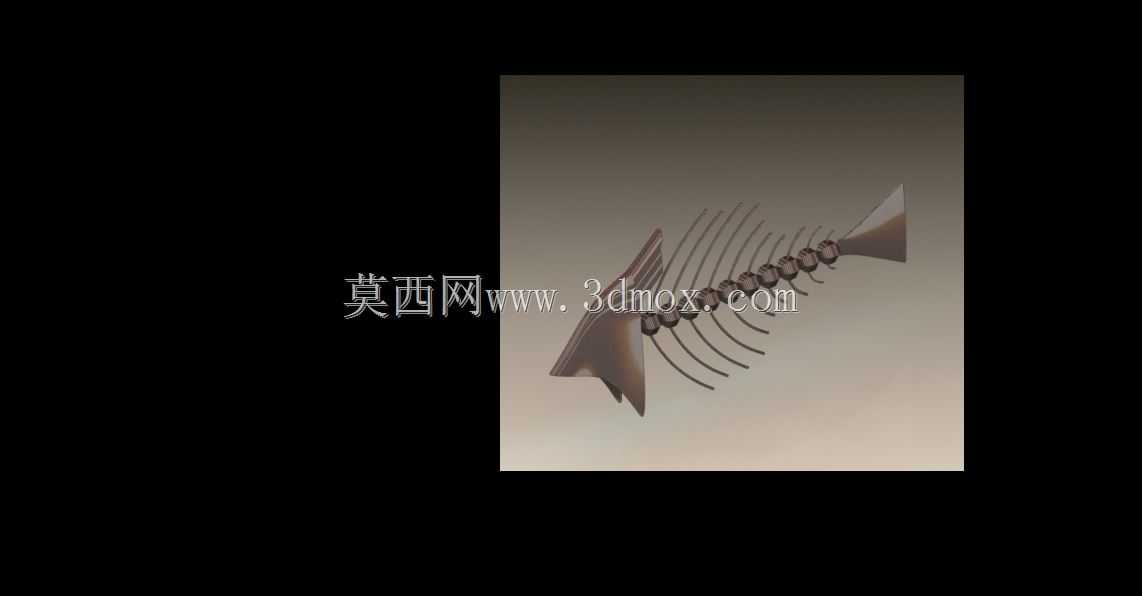

　　设计思路上，没有采用常规仿生机械常用的连杆外置方案，而是将铰接轴全部隐藏在椎骨内部，从外观上看更贴近真实鱼骨的骨骼排布逻辑。每一节椎骨的接触面都做了微小的圆弧倒角处理，在相邻椎骨摆动到极限角度时，接触面会形成硬限位，避免摆动角度过大导致结构脱开，同时也能保证整段鱼骨的摆动曲线和真实鱼类的躯干摆动曲线高度吻合。棘刺与椎骨的连接采用过盈配合设计，不需要额外的紧固件即可完成固定，既减少了装配工序，也让整体外观更加简洁流畅。在做运动仿真时，特意调整了每一节椎骨的摆动角度差，从头部到尾部的摆动幅度依次递增，避免出现整段结构同步摆动的僵硬感，让整体运动姿态更加自然。

　　从安装边界与尺寸适配来看，整段结构的横向总长度可根据实际使用场景做等比例缩放，作为教学演示模型时可将整体长度控制在400mm左右，保证每一节铰接结构都有足够的尺寸让观察者看清运动逻辑，此时单节椎骨的直径控制在18mm，棘刺的单侧伸出长度为25mm，整体宽度不超过70mm，可直接放置在常规展台上不需要额外的固定支架；作为小型水下探测原型时，可将整体长度缩小到150mm以内，此时需要将铰接轴的间隙控制在0.1mm以内，避免水下杂质进入铰接缝隙导致卡滞，头部预留的驱动安装空间直径不小于10mm，可容纳微型舵机与配套的控制电路板；作为桌面文创摆件时，可将整体长度控制在200mm左右，整体重量控制在150g以内，底部可加装小型底座，不需要固定即可稳定放置。

　　在结构强度校核层面，每一节椎骨的铰接孔位置都做了局部加厚处理，即使采用树脂材料3D打印制作，在手动反复摆动的工况下也不会出现铰接孔开裂的问题；棘刺的根部做了圆角过渡，避免受力集中导致棘刺断裂，当整段结构承受轴向压力时，所有椎骨的端面会依次贴合形成刚性支撑，可承受不低于5kg的轴向载荷，满足日常展示、把玩的强度需求。整个结构的所有零件都可采用一体化打印或者常规机加工方式制作，不需要特殊的加工工艺，装配时只需要将铰接轴依次穿入椎骨的铰接孔即可完成整机组装，装配工序简单，后期维护时只需要更换磨损的铰接轴即可，不需要更换整段结构。
