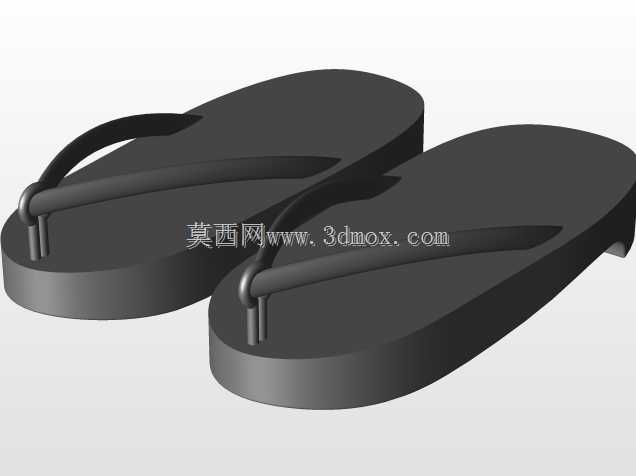

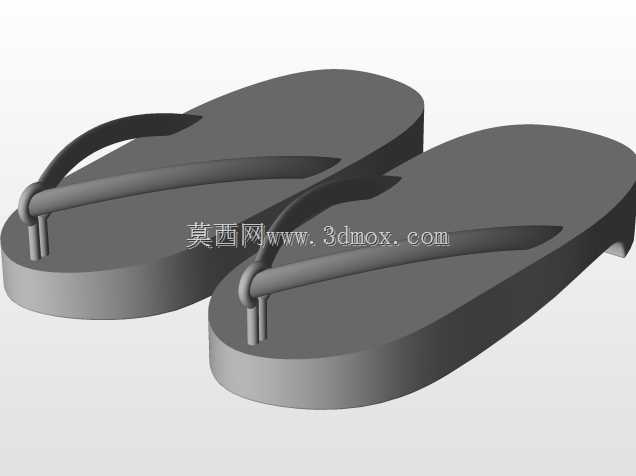

日式木质夹脚人字拖结构三维建模

　　日常民用鞋履的结构建模往往容易被机械结构从业者忽略，但实际上这类民用消费品的三维建模，对曲面贴合度、人机工程匹配度的要求丝毫不亚于工业零部件。这款日式夹脚木屐的建模过程，首先要解决的是足底接触面的弧度匹配问题——不同于工业平面零件，人足的足弓区域存在自然的生理弧度，建模时不能简单将鞋底做成等厚平板，需要参照成年男性平均足弓高度数据，在鞋底对应足弓的位置做1.2-1.8mm的微凸过渡，避免穿着时足弓悬空带来的受力不均，同时前掌区域要预留3mm左右的形变余量，适配行走时前掌的弯折形变。

　　从实际使用场景来看，这类木屐多用于日常居家行走、日式传统场景穿搭，鞋底采用实木材质的设定，要求建模时考虑木质材料的各向异性特性：鞋底整体厚度控制在18-22mm区间，边缘做R2.5的圆角倒钝处理，避免行走时磕碰脚踝或者剐蹭地面凸起；鞋底的整体长度按照成年男性42码足长设定为265mm，前掌最宽处92mm，后跟位置宽度68mm，整体轮廓从前往后做流畅的收窄过渡，符合人足的自然轮廓比例。夹脚带的安装位置是建模的核心细节，夹脚分叉点对应足趾第一趾和第二趾的间隙位置，距离鞋底前端边缘38mm，两侧绑带的固定点分别位于前掌两侧距离边缘12mm的位置，绑带与鞋底平面呈27度仰角，这个角度是经过多轮人机验证的数值，既不会因为角度过小导致夹脚处勒压趾缝，也不会因为角度过大导致行走时拖鞋滑脱。

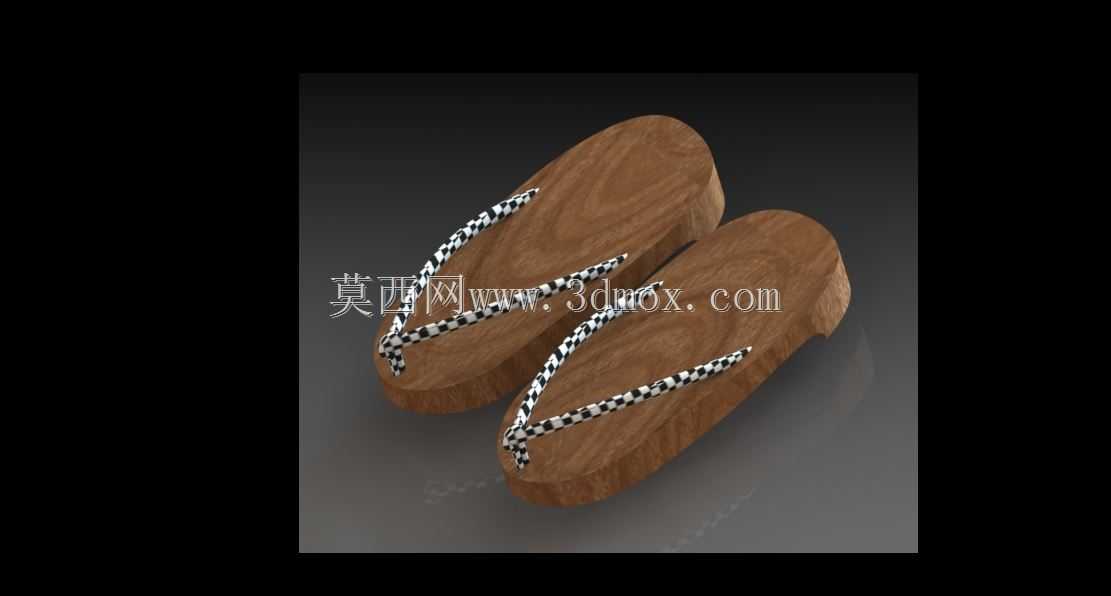

　　建模过程中，夹脚带的纹理处理不能只做视觉装饰，黑白格纹的编织纹理实际对应棉织绑带的编织结构，建模时要还原绑带3mm的直径，表面的格纹凹凸深度控制在0.2mm，既还原编织材质的视觉质感，也不会因为凹凸过深导致后续3D打印或者开模时出现脱模困难。鞋底的木质纹理走向要顺着鞋底长度方向排布，对应实木下料时的顺向裁切要求，实际生产中顺纹裁切的木材抗弯折性能比横纹裁切高40%以上，能有效避免行走时鞋底从足弓位置断裂。

　　从安装边界来看，夹脚带与鞋底的连接采用嵌入式固定结构，建模时在鞋底对应固定点位置预留直径3.2mm、深度8mm的安装孔，绑带末端做直径3.5mm的膨大头，安装时从鞋底上方穿入后卡紧，不需要额外粘接剂就能实现可靠固定，这种结构也方便后续绑带磨损后单独更换，降低整鞋的使用维护成本。鞋底的底面不做完全平面设计，而是在前掌和后跟位置分别做1mm的微凸，对应行走时的两个主要受力点，减少鞋底与地面的接触面积，降低行走时的拖拽阻力，同时在湿滑地面也能减少积水吸附带来的打滑风险。

　　很多新手建模这类民用鞋履时，容易只关注外观形似而忽略实际使用的结构细节，比如把夹脚带的位置做的过于靠前或者靠后，或者鞋底厚度完全等厚，最终做出来的样品要么穿着挤脚，要么行走时容易脱落。这款模型在建模时反复核对了人足站立时的压力分布数据，前掌区域承受60%的体重压力，后跟区域承受40%，因此鞋底的内部应力分布也对应做了厚度微调，前掌位置厚度比后跟薄2mm，适配前掌的弯折需求，后跟位置稍厚提升缓震性能。夹脚带的长度控制在120mm（单侧），绑带绷紧后与足背之间预留3-5mm的间隙，避免行走时绑带勒压足背造成不适，同时也能适配不同足背高度的穿着需求。

　　另外，建模时还要考虑量产时的加工工艺，木质鞋底的加工采用数控铣削成型，因此模型的所有曲面都要做到G2连续，避免出现锐角折边导致铣削时出现崩边问题；所有安装孔的拔模斜度设置为1.5度，方便铣削加工后排屑，也能提升后续安装绑带时的顺畅度。鞋底边缘的圆角过渡要均匀一致，不能出现局部圆角过大或者过小的问题，否则打磨工序会增加大量人工成本。夹脚带的模型如果是用于注塑生产，还要在绑带的分模线位置做0.1mm的错位避让，避免合模时出现飞边影响外观和佩戴舒适度。
