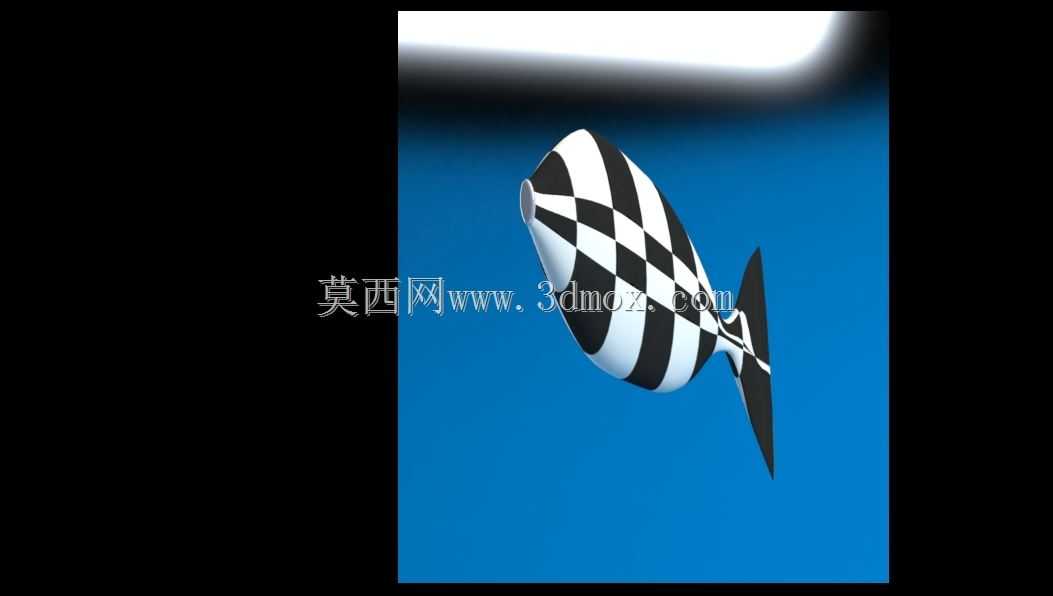

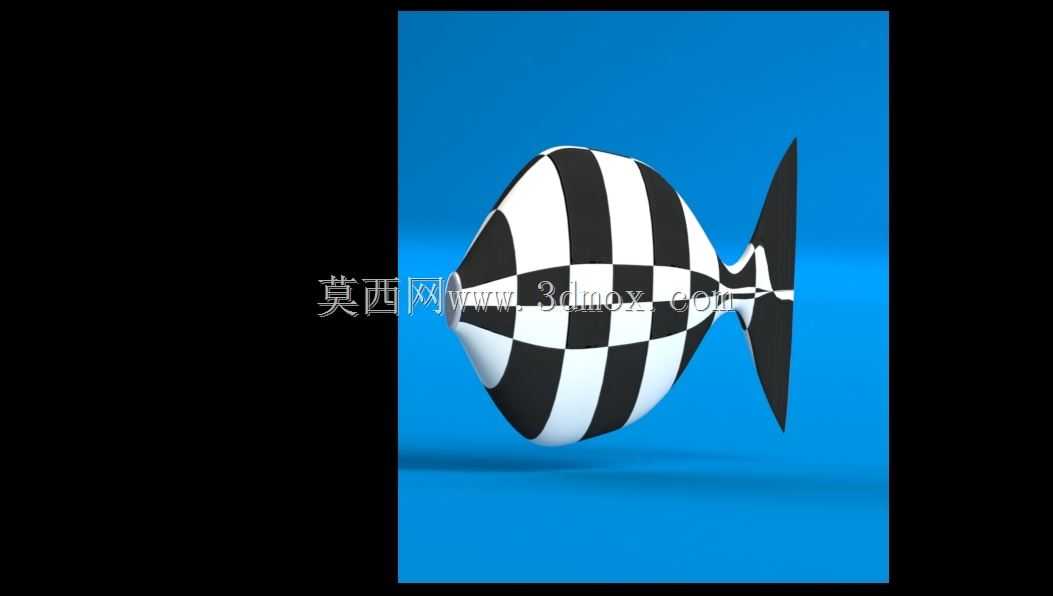

黑白格纹仿生鱼形艺术摆件结构设计

　　这款仿生鱼形造型构件，最初的设计切入点是公共空间装饰与文创展陈场景的落地需求，在做曲面重构之前，先梳理了实际应用中的几个核心约束：首先是展陈摆放的稳定性，整个造型的重心必须落在支撑面的中心区域，避免出现倾覆风险，因此在做内部腔体规划时，特意将配重预留区域设置在鱼腹偏下的位置，不管是后续做树脂3D打印、还是金属铸造、或者亚克力拼接加工，都可以通过调整内部填充密度或者加装配重块，让整体重心高度控制在整体高度的三分之一以下，满足不同摆放台面的使用要求。

　　从外形曲面的构建逻辑来看，没有采用常规的鱼类生物写实比例，而是做了艺术化的压缩处理，整体轮廓趋近于椭球形，鱼身的最大截面位于整体长度的中点位置，这样的比例一方面是为了降低曲面加工的难度，不管是五轴铣削加工外形，还是做模具分型生产，都能保证曲面的拔模斜度均匀，不会出现倒扣区域导致的脱模困难；另一方面，圆润的外轮廓没有尖锐棱角，也符合公共空间展陈的安全要求，避免人员磕碰受伤。鱼身表面的黑白格纹分区，是在基础曲面完成之后做的UV映射拆分，每一块格纹的边界都沿着曲面的等参数线分布，保证格纹在曲面曲率变化最大的鱼头、鱼尾衔接位置不会出现过度拉伸变形，不管是做表面丝印、贴膜还是分色喷涂，都能保证格纹的视觉规整度。

　　鱼尾部分的设计做了薄化处理，厚度从鱼身衔接处的12mm逐步收窄到尾端的3mm，形成自然的视觉轻薄感，同时在鱼尾和鱼身的衔接位置做了R5的圆角过渡，避免应力集中——如果是采用金属材质加工，这个过渡区域可以有效降低搬运、摆放过程中因为磕碰导致的鱼尾断裂风险；如果是采用树脂或者PLA等3D打印材质，这个过渡区域的打印层间结合强度也能得到保证，不会出现层间剥离的问题。鱼头位置没有做写实的眼部、嘴部细节，而是保持了和鱼身一致的光滑曲面，一方面是契合整体的极简艺术风格，另一方面也减少了细小特征带来的加工难度，不需要额外做电极加工或者精细后处理，能有效降低批量生产的成本。

　　在安装边界的考量上，整个造型的底部做了一个直径40mm的平面安装区域，这个区域可以直接搭配3M胶粘贴在展陈台面上，也可以预留M4的螺纹孔，配合支架做悬空吊装展示，适配不同的展陈方案。整体的外形尺寸控制在长度220mm、高度180mm、厚度120mm的范围内，这个尺寸区间既不会因为过小导致细节表现力不足，也不会因为过大占用过多展陈空间，适合放在文创展厅、商业空间的装饰台、或者办公区域的摆件位置。

　　从建模的工程逻辑来说，整个曲面全部采用G2连续的曲率过渡，没有出现曲面褶皱、曲率突变的问题，不管是后续做渲染出图、还是结构仿真、或者直接导出加工代码，都不需要额外做曲面修复。内部的腔体做了2mm的均匀壁厚设计，如果是采用吹塑或者滚塑工艺加工，这个壁厚可以保证整体的结构强度，同时最大限度降低材料用量；如果是采用实心加工，也可以通过参数调整直接将腔体填充，不需要重新重构曲面。鱼身的格纹分色区域，每一块色块的边界都做了0.2mm的下沉台阶，分色喷涂的时候可以直接沿着台阶做遮护，不需要额外粘贴遮护胶带，能大幅提升后处理的效率，也能避免溢色导致的外观瑕疵。

　　实际应用中，这款造型除了作为独立的装饰摆件之外，还可以拓展作为灯具的外罩——内部腔体预留的空间足够安装LED灯组，光线可以透过不同颜色的格纹区域投射出来，形成特色的光影效果；也可以作为文创产品的储物容器，鱼腹位置可以做分体式的开合结构，存放小型的文创周边、首饰等物品。在做结构验证的时候，特意做了1.5倍高度的跌落仿真，不管是鱼头、鱼尾还是侧面接触地面，最大应力都远低于常用树脂、ABS、铝合金等材料的屈服强度，能满足日常使用的结构强度要求，不会出现摔落即损的问题。
