螺旋盘式驱蚊香结构三维数模

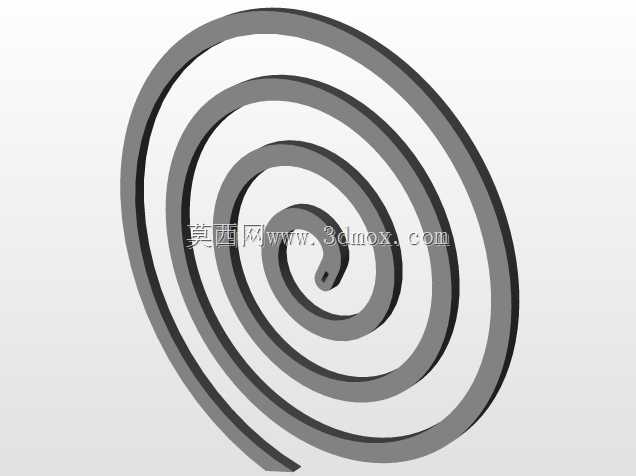

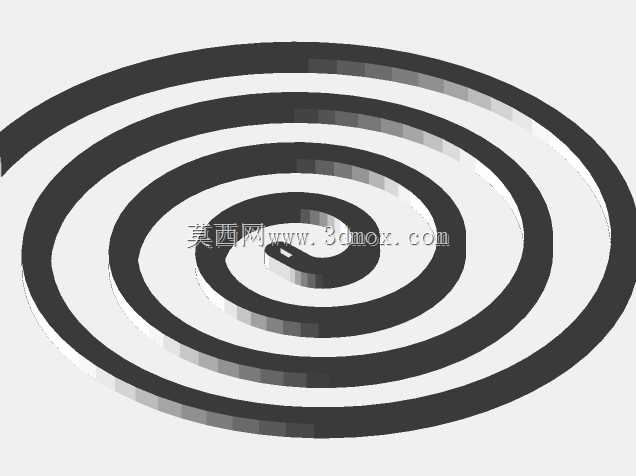

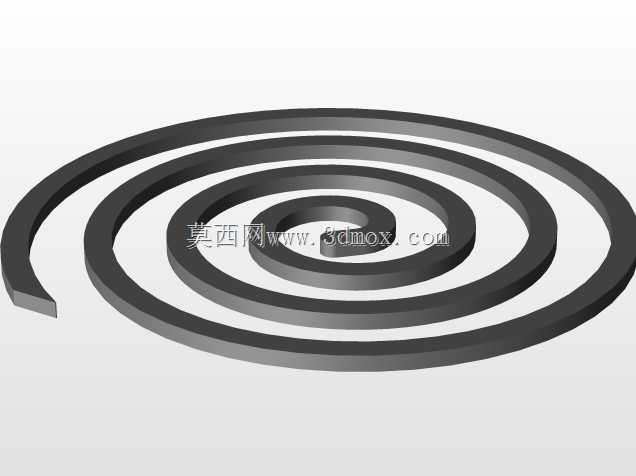

　　本次呈现的螺旋盘式驱蚊香结构，核心围绕日用消杀场景下的缓释燃烧需求展开设计，区别于常规直条式熏香的短时效缺陷，螺旋盘绕的结构形式可在有限平面空间内最大化延长香体的连续燃烧时长，适配普通居家、户外露营、临时作业岗亭等多种需要长时间驱蚊的场景，无需频繁更换香体即可覆盖4-7小时的持续驱蚊需求。从结构设计逻辑来看，整体采用等距渐开螺旋线作为香体的中心走线，相邻两圈香体之间预留均匀的间隙，该间隙尺寸经过反复校核，既不会因为间隙过小导致燃烧时火焰顺着相邻香体窜燃造成整盘香快速烧尽，也不会因为间隙过大浪费平面布局空间，在常规100毫米左右的外径边界内实现最长的燃烧路径规划。香体的横截面采用类梯形设计，上窄下宽，

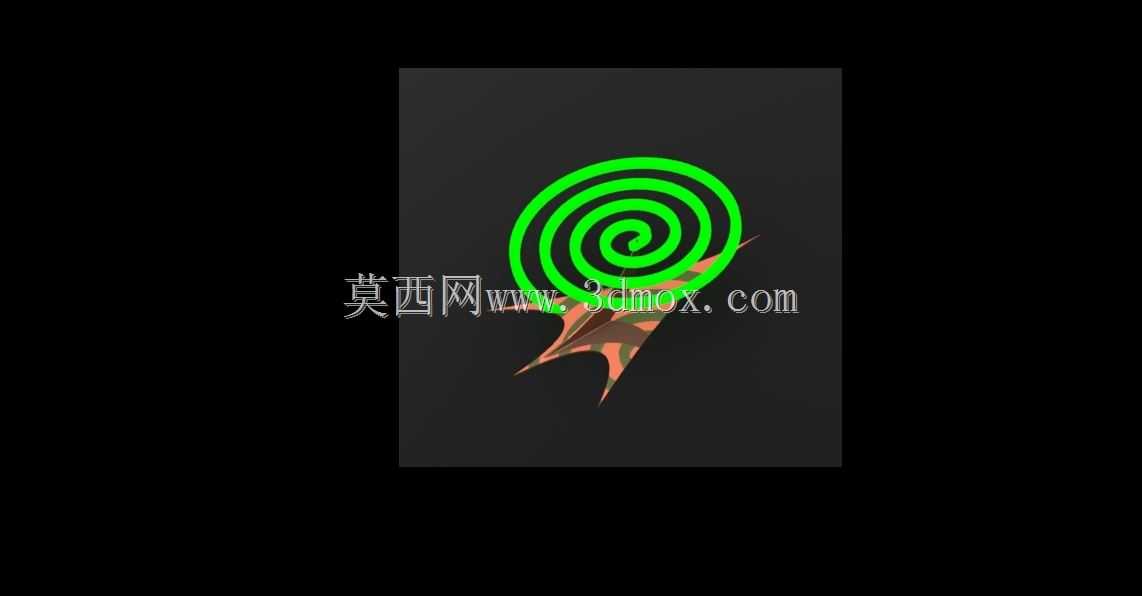

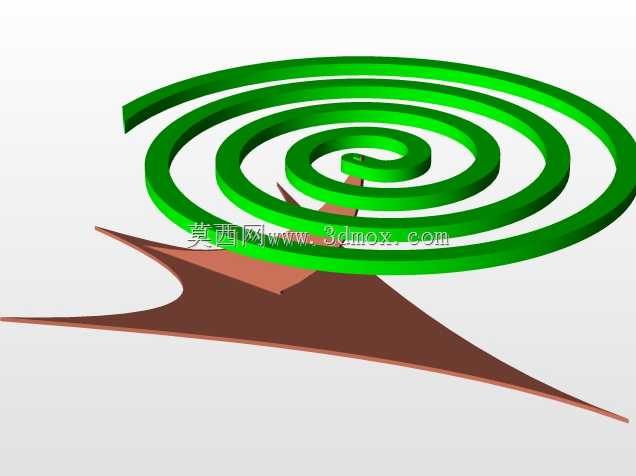

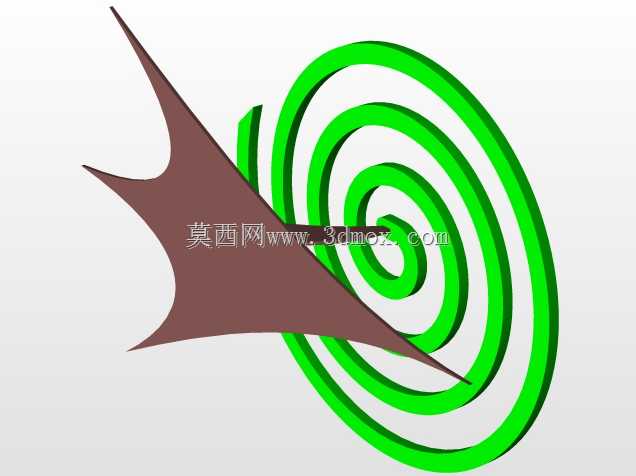

　　底部接触支撑面的位置宽度略大于上部，既保证燃烧过程中香体的结构强度，避免轻微触碰就出现断香、掉渣的问题，也能让燃烧后的香灰自然落在支撑托盘内，减少清理难度。香体中心位置预留的插接缺口，专门适配常规蚊香支架的插片结构，缺口的深度与宽度匹配市面上通用的金属支架尺寸，安装时只需将支架插片卡入缺口即可完成固定，不需要额外的辅助固定结构，插装后整盘香的重心落在支架支撑点的正下方，即使有轻微的桌面晃动或者风吹，也不会出现侧翻、脱落的问题。从外形尺寸边界来看，整盘香的外径控制在105毫米以内，厚度控制在4毫米左右，既可以适配市面上绝大多数常规尺寸的蚊香托盘、蚊香盒，也能满足批量生产时的模具排布需求，

　　单模可排布的型腔数量符合日用快消品的量产效率要求。在结构细节处理上，螺旋末端的香体做了渐薄处理，作为引燃端，用户点燃时不需要长时间灼烧，接触明火3秒左右即可引燃，引燃后燃烧面顺着螺旋路径匀速向内推进，燃烧速率控制在每小时14-16毫米的路径长度，燃烧过程中不会出现明火冒头、中途熄灭的问题，香体的配方密度均匀，每一段的燃烧速率保持一致，不会出现局部烧得过快或者过慢的情况。设计过程中还考虑了香体的脱模与运输强度，螺旋线的转角处全部采用圆角过渡，没有尖锐的直角结构，既避免生产脱模时出现边角缺损，也能减少运输过程中因为挤压、震动造成的香体断裂问题，整盘香的结构强度可以承受常规快递运输、货架堆叠的压力，不会出现大面积碎裂的情况。

　　从实际使用的适配性来看，该结构除了适配常规的驱蚊香配方，也可以替换成檀香、艾草香等其他熏香配方的原料，结构本身不需要做调整即可通用，对应的支架、接灰托盘等周边配件也全部兼容现有市售产品，不需要单独开模生产配套配件，能够有效降低产品落地的配套成本。在建模过程中，螺旋线的生成采用参数化驱动方式，调整螺旋圈数、线径、间隙等参数即可快速生成不同尺寸、不同燃烧时长的香体结构，方便后续衍生出不同规格的产品线，比如面向儿童用户的小尺寸短时款、面向户外使用的大尺寸长续航款，都可以在该基础模型上快速调整参数得到，不需要重新从零开始搭建结构。
