正十二面体罐钣金展开结构设计方案

项目分类:通用机械零部件 发布时间:2022-04-11 ID:608422
  • 正十二面体罐钣金展开结构设计方案
  • 正十二面体罐钣金展开结构设计方案
  • 正十二面体罐钣金展开结构设计方案
  • 正十二面体罐钣金展开结构设计方案
  • 正十二面体罐钣金展开结构设计方案

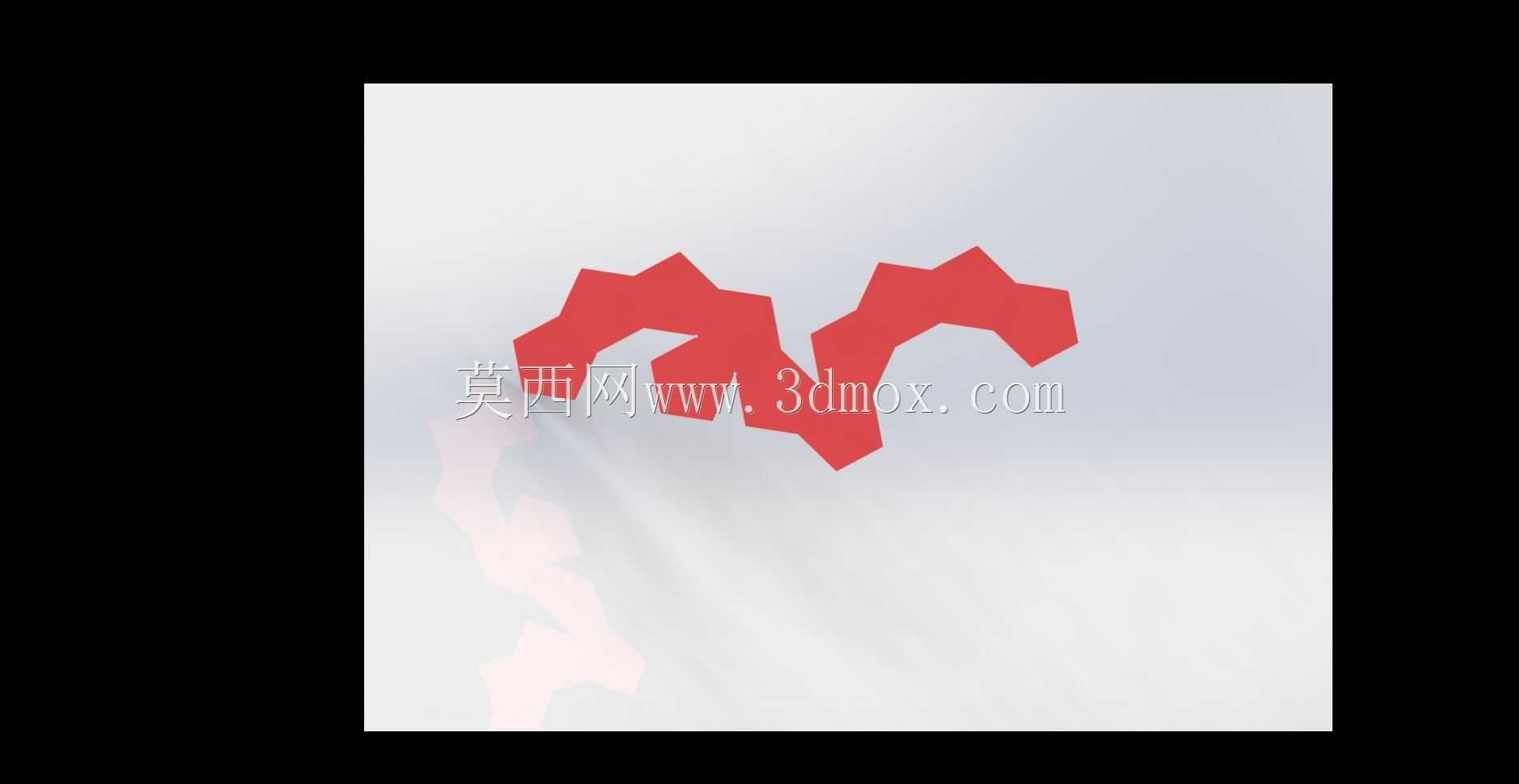

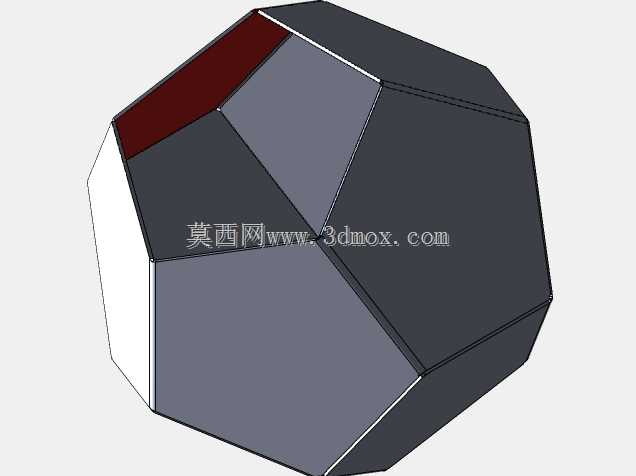

  在异形罐体的钣金加工场景中,正十二面体结构的罐体常被应用于特种储料容器、创意工业装置外壳、实验用均质反应腔体等领域,这类多面体结构相较于常规圆柱罐体,具备多平面安装基准,可灵活搭载检测元件、观察视窗或外接管路,同时多面折边的结构形式能在同等壁厚条件下提升罐体整体抗形变能力,减少内部承压时的应力集中点。这款正十二面体罐的钣金图案设计,核心围绕钣金加工的折弯、拼接工序展开,所有展开面的轮廓均做了折弯余量预留,相邻面的拼接边预留了标准咬口或焊接搭接边,避免成型后出现拼缝过大、面与面错位的问题。从结构设计逻辑来看,正十二面体的每个面均为正五边形结构,设计时首先确定单块正五边形的外接圆尺寸,以此推导整个罐体的外接球直径,

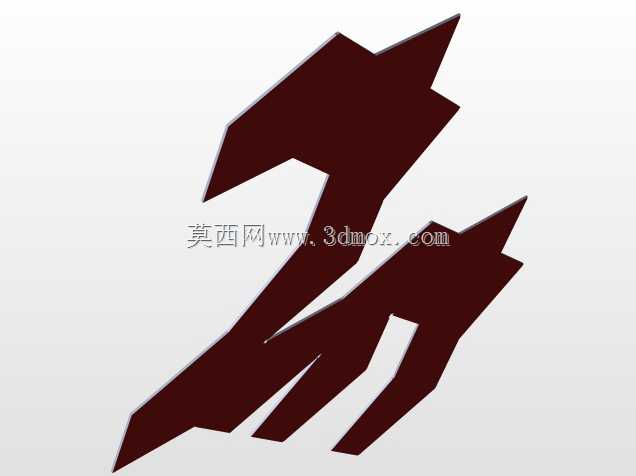

  明确罐体的整体外形边界,确保安装时能适配预设的安装空间,不会与周边设备、管线产生干涉。展开图案的排布充分考虑了常规钣金板材的幅面利用率,将相邻的五边形面通过折弯边连接成连续的展开料片,减少单独下料的零件数量,降低拼接时的定位难度,同时减少焊缝总长度,提升罐体成型后的密封性。在折弯工序的适配设计上,每个折弯边的折弯线位置都做了工艺缺口处理,避免折弯时相邻面的材料在转角处堆积起皱,保证折弯后每个五边形面的平面度,不会出现局部鼓胀或凹陷的问题。拼接边的搭接量根据板材厚度做了匹配设计,薄板采用咬口拼接时预留的咬口宽度符合通用钣金咬口工艺参数,厚板采用焊接拼接时预留的钝边间隙适配常规氩弧焊或激光焊接的工艺要求,无需二次加工即可直接施焊。

  从安装边界来看,整个罐体成型后所有顶点到中心的距离一致,可通过任意一个五边形面作为安装基准面,基准面的平面度公差控制在钣金加工常规精度范围内,安装时可直接通过基准面贴合安装支架,无需额外加工安装基准。罐体的棱边位置在展开设计时就做了折弯圆角预留,避免成型后棱边过于尖锐造成安装或使用过程中的划伤风险,同时圆角过渡能减少应力集中,提升罐体在受外力冲击时的结构强度。这类多面体钣金结构在实际应用中,还可根据使用需求在任意五边形面上开孔,安装接头、视镜或传感器,由于每个面均为平面,开孔加工无需做曲面随形处理,大幅降低二次加工的难度。设计过程中对展开料的折弯顺序做了隐含的工艺考量,连续排布的料片可按照从中心向两侧的顺序依次折弯,

  每一步折弯后都能通过相邻面的角度定位,无需制作复杂的折弯工装,普通数控折弯机即可完成全部折弯工序,降低加工的工装成本。料片展开时的尺寸补偿充分考虑了不同板材的折弯回弹系数,针对常用的冷轧钢板、不锈钢板等钣金材料,预留的回弹补偿量能保证折弯后相邻面的夹角符合正十二面体的角度要求,成型后所有面拼接到位,不会出现最后一块面无法装配的问题。在批量生产场景中,这种一体化展开的钣金图案可直接用于激光切割、数控冲床下料,下料后无需额外划线即可直接折弯,大幅提升生产效率,减少人工划线带来的尺寸误差。罐体成型后,所有拼接缝的位置均位于棱边处,焊接后打磨处理不会影响每个面的外观平整度,若用于外观类装置外壳,表面做喷涂处理后可获得规整的多面体外观效果。对于内部有流道需求的应用场景,多平面的结构也便于内部导流板的安装固定,导流板可直接贴合平面焊接,无需像圆柱罐体那样制作弧形适配板,降低内部构件的加工难度。整个结构的壁厚适配范围覆盖常规钣金加工的0.5mm到3mm板材,不同壁厚下只需对应调整折弯圆角和搭接边尺寸即可,无需重新设计整体展开结构,具备较好的工艺通用性。在运输和存储环节,平板状的展开料片可堆叠存放,占用空间远小于成型后的罐体,能大幅降低运输和仓储成本,可在使用现场完成折弯拼接,适配一些运输通道狭窄、无法运输整体成型罐体的安装场景。
