正十二面体作为经典柏拉图立体之一,在工业领域的应用覆盖多个场景,在光学标定领域,这类等面多面体常被用作多相机视觉系统的标定靶体,其所有相邻面夹角一致、每个面到几何中心的距离完全相等,能够为视觉算法提供均匀分布的特征参考点,避免平面标定板在大视场标定中出现的边缘精度衰减问题。在流体混合领域,基于正十二面体构型优化的混合腔内壁结构,能够让流体在腔体内形成无死角的紊流路径,相比圆柱形混合腔,可减少30%以上的流动死区,提升多组分流体的混合均匀度。在模块化工装设计中,正十二面体的每个面均可作为独立安装基准面,可根据工位需求快速切换装夹朝向,适配多工序加工中的不同定位需求,减少工装更换的辅助时间。

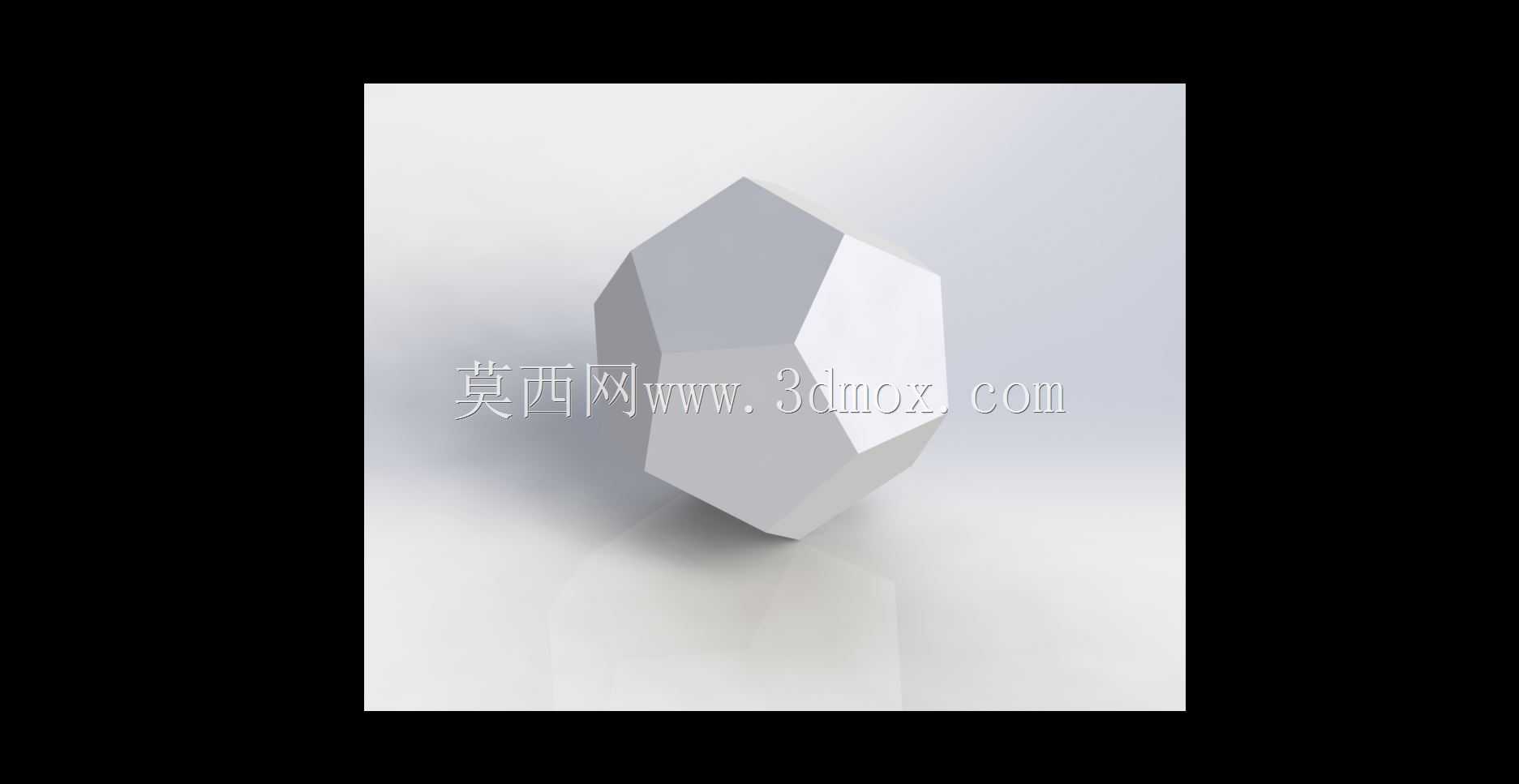

从结构特性来看,正十二面体由十二个全等的正五边形面围成,共有二十个顶点、三十条等长棱边,每三个相邻面在顶点处交汇,整体具备极高的几何对称性,绕任意过中心与面中心、顶点、棱中点的轴线旋转特定角度后均可与自身重合,这种对称特性让其在承受多方向均匀载荷时,应力分布能够保持高度一致,不会出现局部应力集中的薄弱区域。在做实体建模时,首先需要确定几何中心作为全局坐标原点,先绘制单个正五边形的草图轮廓,约束五边形的边长、内角参数,确保每条边长度相等、每个内角为108度,之后通过几何关系推导确定五边形面与中心的垂直距离,再利用阵列特征,绕中心轴按照固定角度间隔阵列生成其余十一个五边形面,过程中需要反复校验相邻面之间的二面角是否符合正十二面体的固定角度值,避免出现面与面之间的缝隙或者重叠。完成面组构建后,通过实体化操作生成封闭的实心结构,再对所有棱边做等半径圆角处理,圆角半径需要根据实际使用场景调整,若作为标定靶体使用,圆角半径不宜过大,避免破坏面的平面度影响特征提取精度;若作为流体混合腔的内嵌结构,可适当增大圆角半径,减少流体在棱边处的阻力损耗。
关于外形尺寸与安装边界的把控,建模时需要先明确外接球直径参数,也就是几何中心到任意顶点的距离,这个参数决定了整个十二面体的最大外轮廓尺寸,在实际装配场景中,需要预留至少外接球直径5%的周边空间,避免与相邻零部件发生运动干涉。如果是作为装夹基座使用,需要在其中一个或多个面上设计安装定位孔,孔位的中心必须与对应面的形心重合,确保安装后整个十二面体的几何中心与安装基准的轴线重合,避免旋转使用时出现动不平衡量。若用于光学标定场景,每个面的平面度公差需要控制在0.02mm以内,面与面之间的角度公差不超过0.05度,表面做哑光处理减少反光对视觉采集的干扰;若用于结构承载场景,则需要根据载荷大小调整实体的壁厚参数,空心结构的壁厚要均匀一致,避免壁厚突变导致的应力集中,棱边处的圆角过渡要平滑,确保载荷传递路径连续。
在建模过程中需要注意,不能直接通过简单的拉伸或者旋转特征生成正十二面体,必须通过几何关系约束每个面的位置与角度,否则很容易出现面形偏差,导致最终的实体不满足正多面体的几何精度要求。完成基础实体建模后,还需要做几何校验:测量所有棱边的长度偏差,确保偏差值控制在建模精度允许范围内;测量每个顶点到中心的距离,确认所有顶点均在同一个外接球面上;检查相邻面之间的二面角,确保所有二面角数值一致。对于需要用于加工生产的模型,还要补充拔模斜度、加工余量等工艺特征,若采用3D打印加工,需要考虑最小壁厚是否满足打印工艺要求,避免出现薄壁结构打印变形的问题;若采用机加工方式制作,则需要规划加工工序,先加工基准面,再通过多轴转台依次加工其余面,保证每个面的位置精度。
- 全部评论(0)
- 模板大小: 389.89 KB
- 售价:5金币
- 下载次数: 139
- 系统要求: SOLIDWORKS,STEP / IGES,STL,Parasolid,Rendering,KeyCreator
- 软件分类: 通用机械零部件
