日标六角M10锁紧螺母工业紧固构件

　　在日系产线的设备装配、工装夹具搭建以及出口日本的机电产品配套场景里，这类符合JIS标准的M10六角螺母是出镜率极高的基础紧固零件，不同于普通国标螺母的公差带设置，它的对边宽度、螺纹牙型角公差、端面倒角尺寸都严格遵循日本工业标准的对应要求，能直接适配同标准的M10外螺纹螺栓、螺柱，不需要额外做适配加工，在汽车零部件装配线的工装治具、半导体设备的内部机架连接、日系标准的自动化输送线机架拼接场景里，都能看到这类螺母的应用。从功能特性来看，这类六角螺母依靠内螺纹与外螺纹件的旋合实现轴向压紧，六角外形的设计是为了适配普通开口扳手、套筒扳手的拧紧作业，六个受力面能均匀分散拧紧时的扭矩载荷，避免拧紧过程中棱边崩裂或者打滑，相比方形螺母，

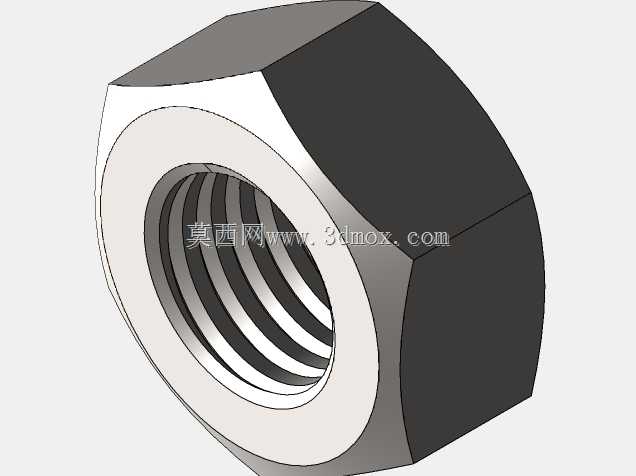

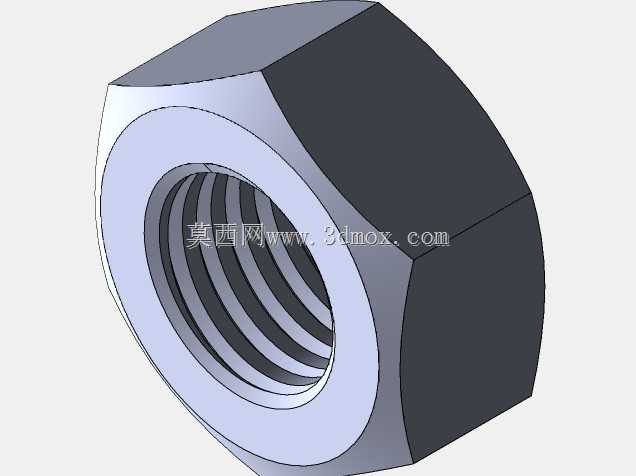

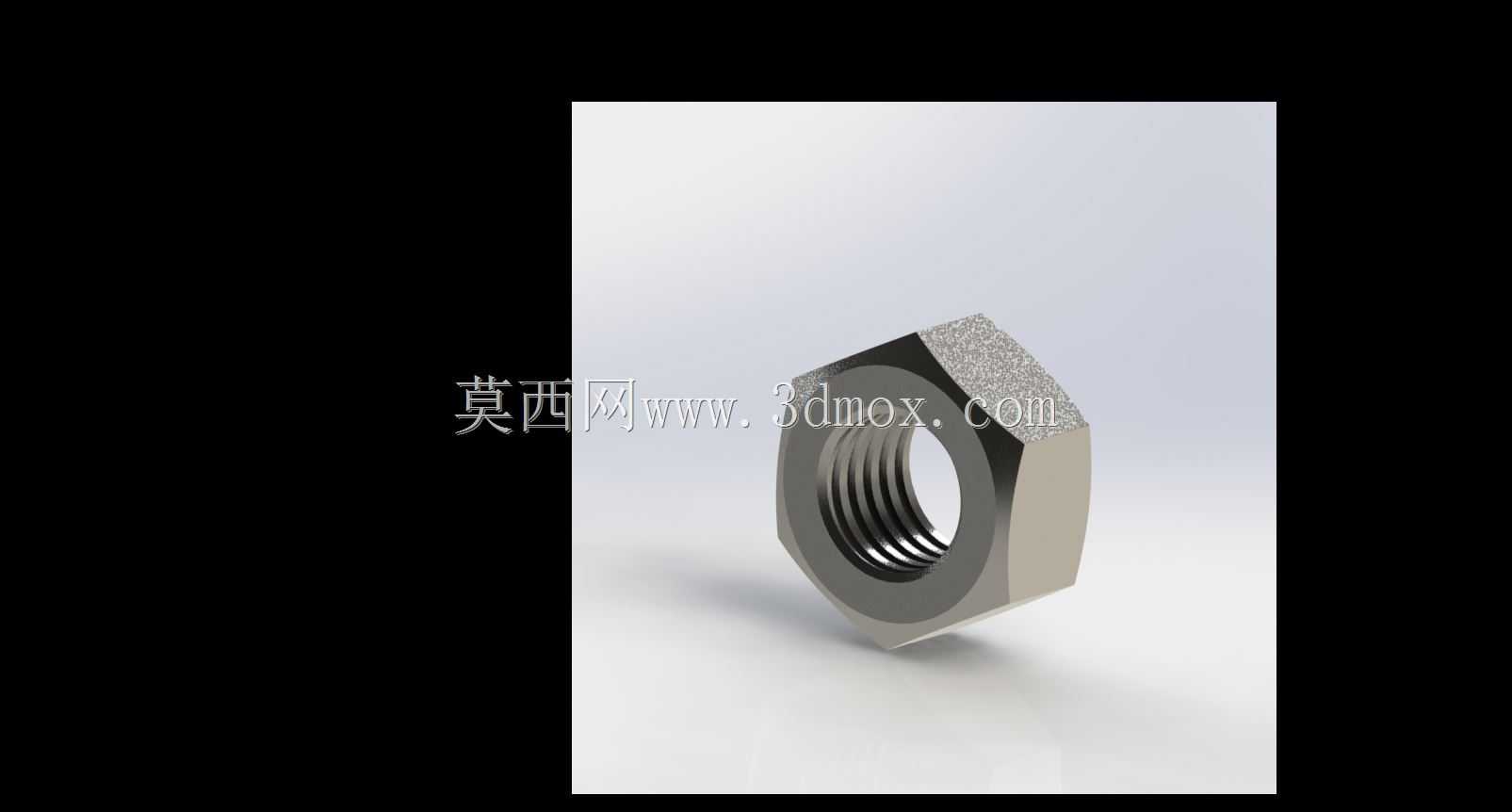

　　它的对边尺寸更小，在狭小安装空间里的操作适配性更强，不需要预留过大的扳手回转空间。做这个零件的三维建模时，首先要确认的是JIS标准下M10螺纹的具体参数，包括大径、中径、小径的公差范围，螺纹的螺距是1.5mm，牙型角为60度，建模时不能直接用普通国标M10螺纹的参数套用，否则会出现实际装配时螺纹卡滞、旋合不畅的问题；其次是六角主体的尺寸，对边宽度要符合日标对应的14mm尺寸，对角尺寸控制在15.5mm左右，螺母的整体厚度为8mm，两端的倒角为45度，倒角深度控制在0.5-0.8mm，既可以去除加工毛刺，也能在装配时起到导向作用，方便螺纹快速对中旋入。从安装边界来看，这类螺母在装配时需要预留的扳手空间要匹配14mm开口扳手的作业范围，

　　也就是螺母周围至少要留出7mm以上的径向操作空间，轴向方向不需要额外预留过多空间，因为六角螺母的端面是平面，能直接贴合被连接件的表面，只要被连接件的表面平面度在0.1mm以内，就能保证压紧后的受力均匀，不会出现偏载导致的螺纹松动。在实际设备运维场景里，这类螺母如果配合弹簧垫圈或者平垫圈使用，能在有振动的工况下降低松动概率，比如在冲压设备的周边防护栏连接、振动给料机的料槽固定场景，搭配防松垫圈后能满足长期振动工况下的紧固要求，不需要频繁复紧。建模过程中，螺纹部分的建模如果是用于装配干涉检查，可以采用简化的装饰螺纹线，如果是用于加工工艺仿真或者3D打印样件验证，就需要绘制真实的螺旋扫描牙型，保证牙型的轮廓精度，避免仿真结果出现偏差。

　　另外要注意的是，这类日标螺母的端面粗糙度要求为Ra3.2，六角侧面的粗糙度为Ra6.3，建模时不需要额外做表面纹理的细节，只要把尺寸公差、形位公差标注清楚，就能满足生产加工的图纸需求，在做整机装配的BOM统计时，这类螺母属于标准件，不需要单独出加工图，直接标注对应的JIS标准号和规格就能直接采购使用。在不同的应用场景里，这类螺母的材质选择也有区别，普通工况下用碳钢镀锌处理就能满足防锈和强度要求，在有腐蚀的环境比如食品加工设备、户外露天设备上，会选用304不锈钢材质的同规格螺母，而在有高强度要求的工程机械连接部位，会选用8.8级以上的合金钢材质螺母，搭配对应强度等级的螺栓使用，保证连接副的整体强度匹配，不会出现螺纹脱扣或者螺母断裂的问题。
