硬币分拣运动仿真结构设计方案

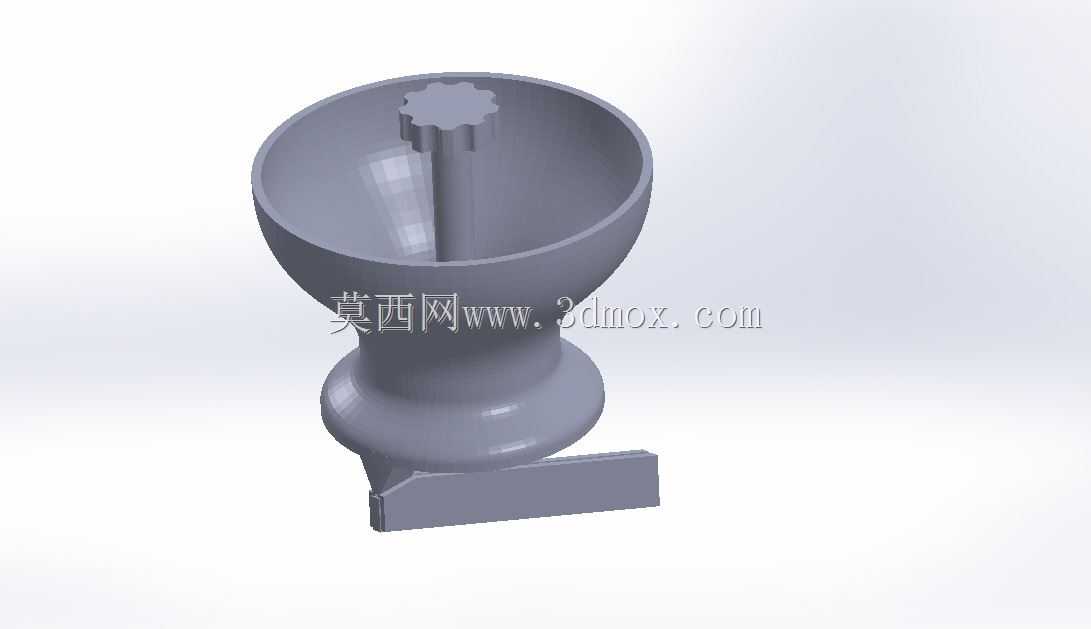

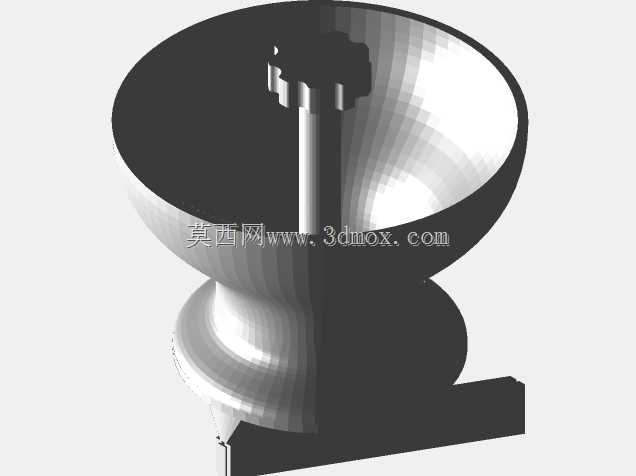

　　日常零散硬币的清点分选一直是零售网点、公交调度室、小额现金归集场景里的高频痛点，人工分拣不仅效率低下，长时间重复操作还容易出现计数误差、币种混放的问题，这类小型硬币分选结构的设计，刚好可以作为桌面级小型分选设备的核心结构参考，也能作为机械运动机构学习的实操案例。从结构布局来看，整体采用上部敞口料斗的进料形式，料斗内壁做顺滑的弧面过渡，没有尖锐的棱角结构，避免硬币在进料过程中出现卡滞、搭桥的问题，料斗中心设置带齿形结构的立式转轴，转轴转动时可以持续搅动料斗内堆叠的硬币，让单枚硬币能够顺着料斗下部的收敛通道依次进入分选轨道，不会出现多枚硬币同时挤入通道造成的卡死故障。料斗下部的收敛段采用渐缩的弧面设计，和下部的分选基座平滑衔接，基座侧面伸出的分选滑道对应不同直径硬币的落料槽，槽口尺寸严格匹配对应币种的直径公差，当硬币随着转轴的搅动顺着通道下滑时，直径小于对应槽口的硬币会从槽口掉落至对应的收集区域，直径大于槽口的硬币则会继续沿着通道向前移动，直到进入匹配尺寸的槽口完成分选，整个分选过程不需要额外的视觉识别、电控检测元件，纯靠机械结构的尺寸匹配就能完成不同直径硬币的分选作业，结构可靠性高，后期维护成本极低。设计过程中需要重点关注几个核心尺寸边界：首先是料斗的敞口直径，要满足单手倾倒零散硬币的操作空间需求，不能过小导致硬币洒落到料斗外部，同时料斗的深度要控制在合理范围，避免深度过大导致底部硬币受压过大出现堆叠压实的问题，影响转轴的搅动分选效率；

　　其次是中心转轴的齿形结构尺寸，齿形的突出高度不能过高，否则会刮擦硬币表面造成币面磨损，也不能过低，否则无法有效搅动堆叠的硬币，起不到破拱、送料的作用；再者是各个分选槽口的尺寸公差，需要严格对应目标硬币的直径范围，槽口宽度要比对应硬币直径大0.2-0.3mm，既要保证硬币能够顺利从槽口掉落，又要避免直径更大的硬币卡入槽口造成通道堵塞，槽口的倒角要做圆滑处理，避免硬币通过时出现磕碰卡滞。安装边界方面，整个结构的底部支撑面做了平整化处理，可以直接放置在水平工作台面使用，不需要额外的固定安装结构，整体占用的桌面空间和普通家用烧水壶相当，不会占用过多的操作台面；如果需要集成到小型自助收银设备、硬币兑换机内部，也可以在基座底部预留安装孔位，

　　通过螺栓直接固定在设备的内部安装板上，进料口的位置可以根据设备内部的布局调整衔接导料槽，适配不同设备的内部走线和结构布局。从运动特性来看，中心转轴只需要较低的转速就能满足分选需求，转速过高会导致硬币在离心力作用下贴在料斗内壁无法顺利进入下部通道，转速过低则会导致搅动效率不足，硬币进料速度慢影响分选效率，设计时可以搭配小型减速电机直接驱动转轴，不需要复杂的传动结构，整体动力损耗极低，甚至可以通过手动摇柄驱动，完全不需要供电就能完成硬币分选作业，适合无供电的临时场景使用。很多人在初次设计这类分选结构时，容易忽略料斗内壁的表面粗糙度要求，如果内壁粗糙度过高，硬币容易贴附在内壁上下滑不畅，实际建模时需要将料斗内壁的粗糙度设置为较低值，

　　或者做抛光处理的结构示意，保证硬币能够依靠自重顺利下滑；另外分选通道的倾斜角度也需要重点核算，角度过小硬币下滑速度慢甚至停在通道内，角度过大则硬币下滑速度过快，来不及从对应槽口掉落就冲到通道末端，影响分选准确率，一般将通道倾斜角度设置在15-20度区间，既能保证硬币依靠自重顺利下滑，又能控制下滑速度保证分选精度。这个结构虽然整体尺寸不大，但是涵盖了料斗破拱、重力送料、尺寸分选几个经典的机械结构设计点，不管是用来做小型硬币分选设备的结构原型，还是作为机械运动原理的教学演示模型，都有很高的参考价值，建模过程中可以通过运动仿真模拟硬币在结构内的运动轨迹，验证不同槽口位置、不同转轴转速下的分选准确率，调整结构参数直到达到理想的分选效果。
