多层抽屉式热风循环工业烘干设备

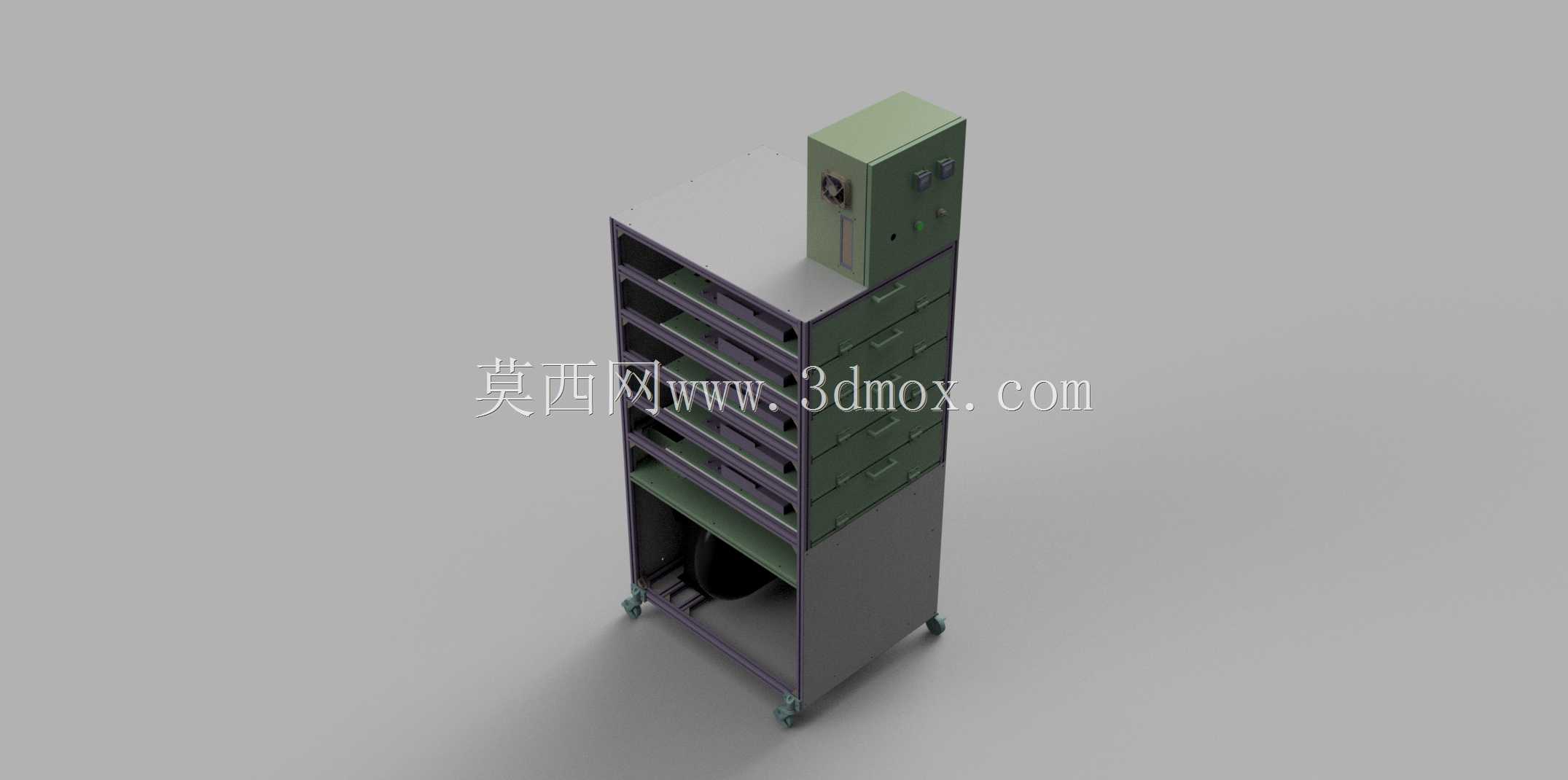

　　这款立式多层结构的工业烘干设备，主要面向电子元器件老化、五金工件除水、塑胶件应力消除、涂装后固化等生产场景，在电子组装、五金加工、塑胶成型、表面处理等车间产线旁都能适配安装，不需要额外搭建大型烘房基础，底部配置的万向脚轮支持工位间灵活转场，适配多品种小批量的柔性生产需求。设备整体采用立式窄幅设计，占地宽度控制在0.8米以内，深度约0.7米，整体高度含顶部控制柜体约1.8米，对车间层高要求低，可直接贴靠车间立柱或产线侧边放置，不需要预留过多侧向操作空间，所有抽屉式料架均从正面抽拉，操作面仅需预留0.6米的抽拉空间即可满足日常上下料需求。顶部独立设置的温控柜体，将电气控制元件与烘干腔体做物理分隔，

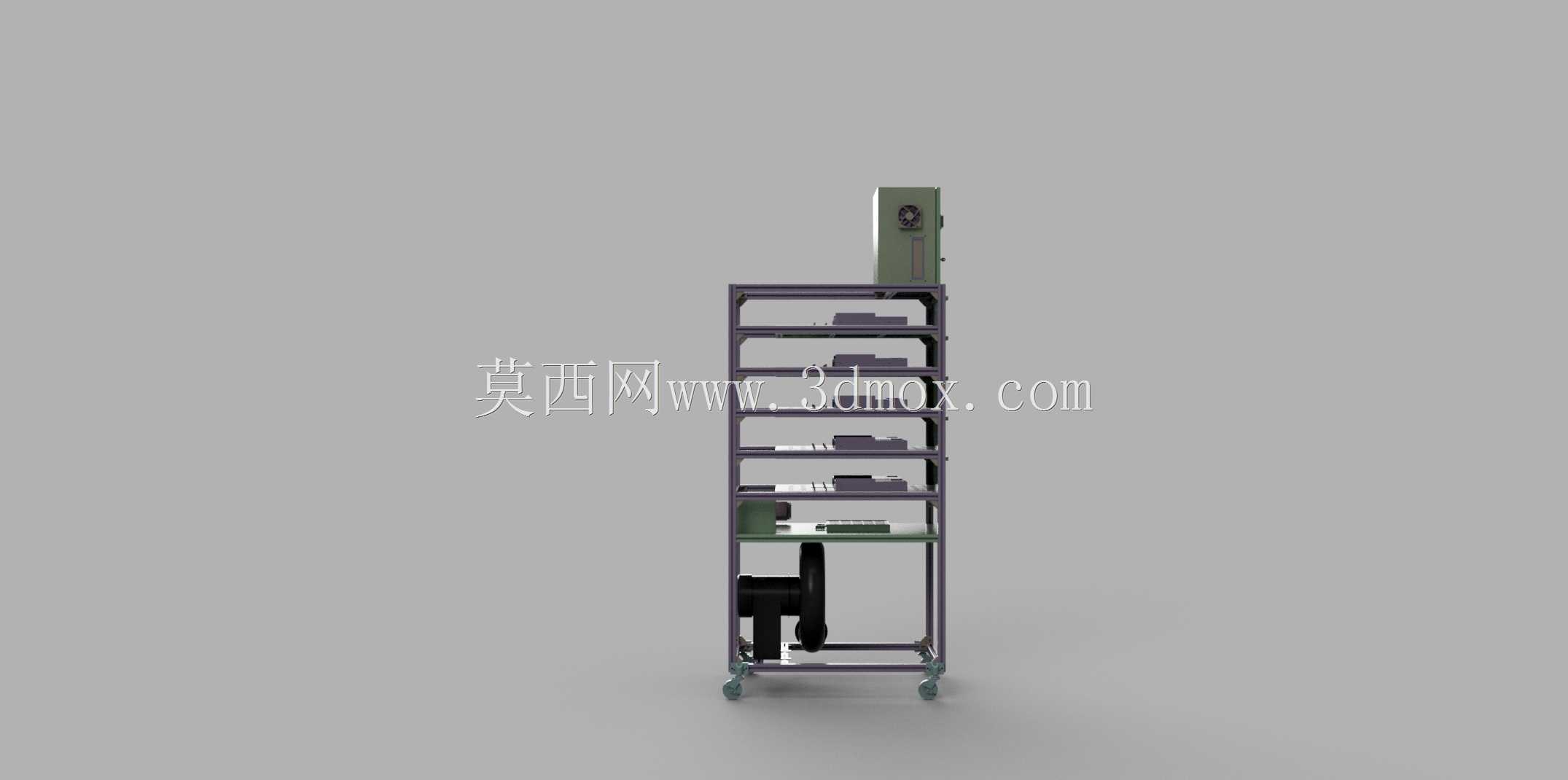

　　避免腔体高温长期烘烤电气元件导致的线路老化、触点接触不良问题，柜体表面设置的温控调节、开关、状态指示元件均朝向操作侧，操作人员站立状态下即可完成参数调整、状态查看，不需要弯腰或登高操作。烘干腔体部分采用多层抽屉式料架设计，每层料架都带独立的承托滑轨，抽拉顺畅无卡滞，料架采用镂空网格结构，不会阻挡热风循环路径，每层可根据待烘干工件的高度调整层间距，适配不同尺寸的工件放置，避免空间浪费。腔体底部设置热风发生与循环组件，配合顶部的高效空气过滤器，可过滤循环风中的粉尘杂质，避免烘干过程中杂质落在工件表面造成二次污染，热风采用内循环模式，相比直排式烘干结构热量损耗更低，腔体内温度均匀性可控制在±5℃以内，避免局部温度过高导致的工件烤伤、

　　温度不足导致的烘干不彻底问题。设备框架采用标准工业铝型材拼接搭建，外部护板采用冷轧钢板折弯成型，表面做高温喷塑处理，可长期耐受150℃以内的工作温度，不会出现漆面脱落、板材变形问题，料架与腔体接触位置设置耐高温密封胶条，减少热量从缝隙处溢出，降低设备能耗。在结构设计阶段，就充分考虑了日常维护的便捷性，顶部控制柜体采用可拆卸侧板设计，检修时仅需拆下固定螺丝即可接触到内部所有电气元件，不需要整体拆解柜体；底部的热风组件、过滤组件均设置快拆结构，更换过滤器、检修风机时不需要挪动设备主体，从正面下部即可完成操作。设备的脚轮配置带刹车结构，移动到指定工位后踩下刹车即可固定设备位置，避免作业过程中设备移位，脚轮采用耐高温聚氨酯材质，

　　长期在烘房周边高温环境下使用不会出现脱胶、变形问题。不同于大型隧道式烘干线，这款立式烘干设备更适合小批量工件的间歇式烘干作业，比如实验室样件测试、小批次订单生产、产线不良品返烘等场景，不需要提前进行复杂的设备调试，接通电源设置好温度参数即可启动运行，操作门槛低，普通产线作业人员经过简单培训即可上手使用。腔体内部的风道采用环绕式设计，热风从底部送出后沿腔体两侧风道上升，再从顶部均匀向下扩散穿过多层料架，最后回到底部回风口，整个循环路径无送风死角，保证每层料架上的工件都能均匀受热，不会出现上层温度高、下层温度低的分层问题。设备的控制柜体与烘干腔体之间设置隔热垫层，阻断热量向控制柜体传导，保证柜体内部的电气元件始终工作在适宜温度范围内，延长元件使用寿命，降低设备故障概率。
