汽车发动机活塞连杆弧形端盖结构

　　在往复式内燃机的曲柄连杆机构中，这类弧形端盖是连杆组件的核心组成部分，主要作用是与连杆杆身的下半部分配合，夹紧曲轴的连杆轴颈，形成完整的连杆大头轴承副，保障活塞往复运动向曲轴旋转运动的动力传递过程稳定可靠。从实际装机场景来看，该零件直接承受活塞做功冲程传递来的爆发压力，同时要跟随曲轴做高速旋转运动，工作过程中会持续受到交变拉压载荷与惯性力冲击，因此结构设计上首先要保证足够的结构强度与刚度，避免高速工况下出现变形、断裂或者轴颈配合间隙超差的问题。

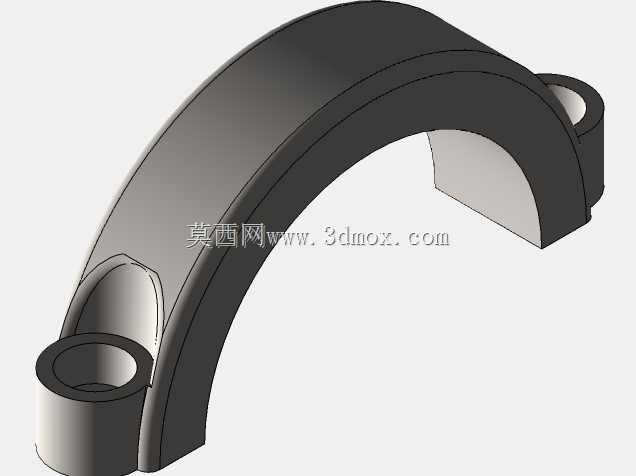

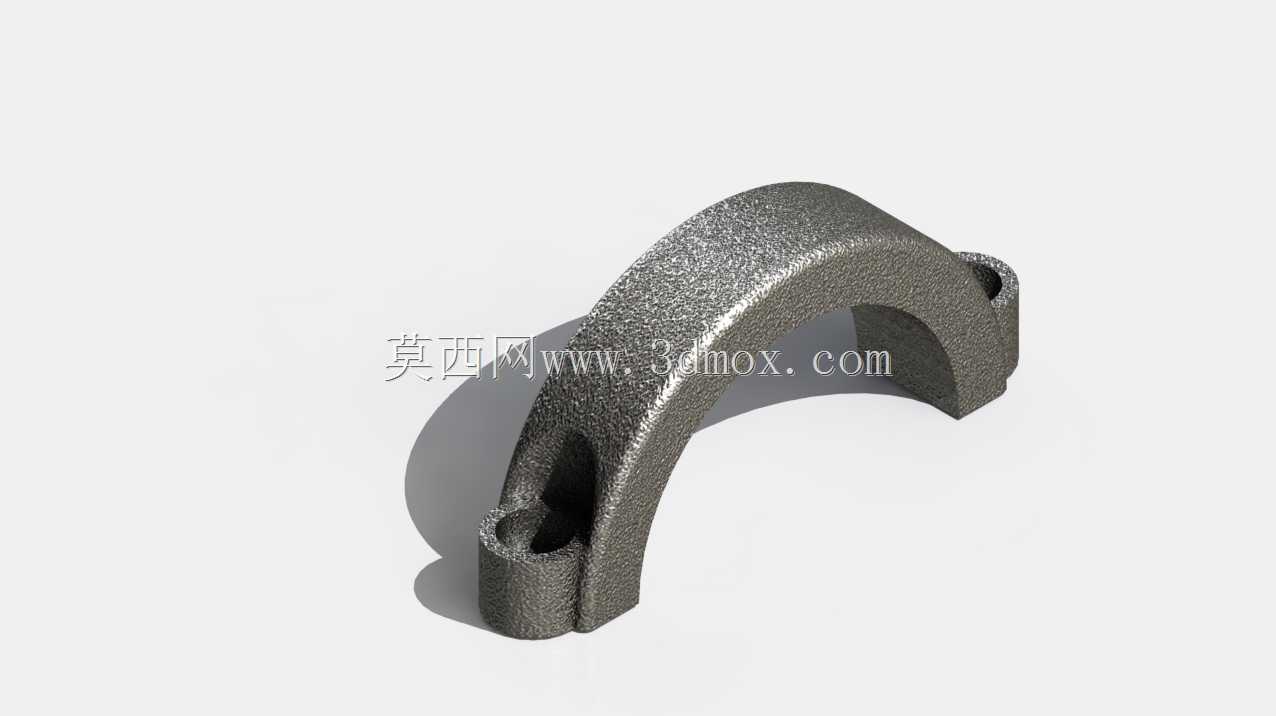

　　从外形结构来看，该零件整体为半圆弧拱形结构，两个端脚位置设置有同轴的螺栓安装通孔，用于穿过连杆螺栓实现与杆身的紧固连接，圆弧内表面需要与轴瓦的外圆面紧密贴合，加工精度直接影响轴承副的配合间隙，圆弧的曲率半径需要与对应规格的曲轴连杆轴颈、轴瓦厚度严格匹配，通常内圆面的圆柱度公差需要控制在0.01mm级别，表面粗糙度要达到Ra1.6以下，才能保证轴瓦安装后不会出现窜动、偏磨的问题。两个安装孔的中心距是核心安装边界尺寸，需要与连杆杆身的螺栓孔中心距完全一致，孔位的位置度公差通常要求不超过0.02mm，否则紧固过程中会出现螺栓受剪、连杆大头孔失圆的问题，直接影响发动机的运行可靠性。

　　设计过程中，拱形截面的厚度需要经过强度校核，结合发动机的最大爆发压力、最高转速对应的惯性力，通过有限元分析计算不同工况下的应力分布，在螺栓孔周边、圆弧过渡位置做适当的圆角处理，避免应力集中导致的疲劳失效。零件的两个端面需要与连杆杆身的结合面做精密研磨，保证结合面的平面度不超过0.008mm，防止紧固后出现缝隙导致润滑油泄漏，同时保障连杆大头孔合拢后的圆度符合设计要求。零件外表面的非配合面通常做喷丸处理提升表面疲劳强度，配合面则需要做精加工保证尺寸精度。

　　在实际装配场景中，该零件需要配对选配轴瓦，按照规定的扭矩分次拧紧连杆螺栓，拧紧过程中需要转动曲轴检查是否存在卡滞，确认轴承间隙在合理范围内。这类结构广泛应用于乘用车、商用车的汽油、柴油发动机中，不同排量的发动机对应不同尺寸规格的连杆端盖，部分高强化发动机的该零件会采用锻造合金钢材料，经过热处理后获得足够的强度与韧性，承受更高的工作载荷。从建模角度来看，绘制该零件时需要先确定大头孔的公称直径、螺栓孔中心距、螺栓公称直径、端盖的总宽度这些核心边界尺寸，再通过拉伸、切除、圆角等特征完成整体结构，建模过程中要特别注意安装孔与圆弧面的位置关系，结合面的平面度要求，以及过渡圆角的尺寸设置，避免出现应力集中的结构缺陷，同时要预留出轴瓦的定位槽位置，保证装配时轴瓦能够准确定位，不会在工作过程中出现转动或者轴向窜动的问题。
