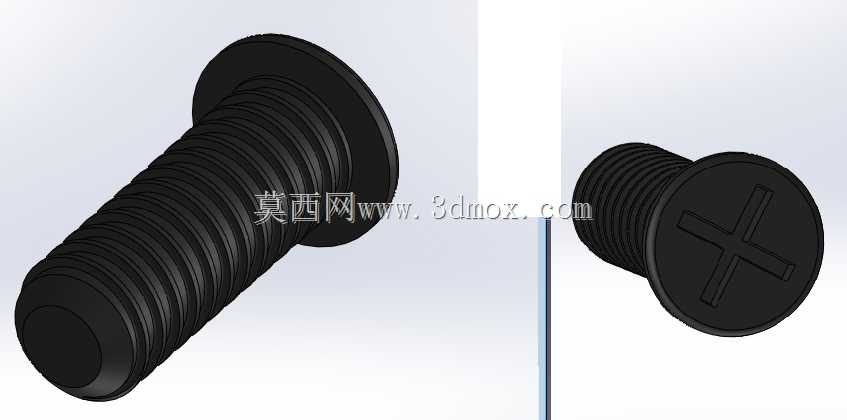

十字槽盘头黑色螺纹紧固件三维结构

　　做机械结构设计快十二年，经手的紧固件选型少说也有几千种，这类十字槽盘头螺纹螺钉是日常出图、装配选型里绕不开的基础零件，小到消费电子外壳装配，大到仪器仪表内部模组固定、小型传感器壳体拼接，都能见到它的身影。不同于外六角螺钉需要预留扳手操作空间，这类盘头十字槽的螺钉，安装时只需要在头部正上方预留对应十字批头的操作空间即可，对安装空间的纵深要求更低，在薄板叠装、外壳类薄壁件的连接场景里适配性极强，很多仪器仪表的外壳壁厚往往只有1-2mm，无法加工沉头孔容纳沉头螺钉，盘头结构的头部支撑面更大，锁紧时不会因为压强过大压溃薄壁塑料或者薄金属板材，能有效分散锁紧压力，保证连接可靠性。

　　从结构设计的角度看，这个螺钉的建模逻辑完全贴合实际加工工艺，杆部的螺纹采用标准公制三角螺纹牙型，牙型角60度，牙顶和牙底都做了符合加工实际的圆角过渡，不是那种建模时为了省事做的尖锐牙型——实际冷镦加工出来的螺纹，牙顶本来就不会是绝对尖锐的结构，做上微小的圆角，不仅能还原真实零件的外观，后续做装配干涉检查、有限元受力分析的时候，也不会因为牙顶的尖锐特征出现网格畸变、应力集中误判的问题。头部的十字槽深度和槽宽匹配常规的PH2十字批头，槽底做了微小的锥面过渡，实际装配时批头能顺利导入槽内，不会出现批头打滑拧花槽口的问题，盘头的头部直径比螺纹大径大出近一倍，下表面和螺杆轴线保持严格的垂直度，锁紧时支撑面能和被连接件表面完全贴合，不会出现偏载导致的螺纹受力不均、滑牙问题。

　　实际选型的时候，首先要确认的就是安装边界尺寸：螺杆长度要根据被连接件的总叠厚来选，拧入内螺纹的有效啮合长度要保证在螺纹公称直径的0.8-1.2倍之间，太短会导致啮合牙数不足，受力后容易滑牙，太长则会导致螺钉末端顶到内部其他零件，出现装配干涉；头部的外径尺寸要提前在被连接件的过孔周围预留足够的贴合空间，过孔直径要比螺纹大径大0.2-0.3mm，既方便装配时螺杆顺利穿过，也能补偿两个连接件之间的微小位置公差，不会因为孔位偏差导致螺钉无法装入。另外这类黑色外观的螺钉，一般是做了发黑表面处理，在普通室内环境下有基础的防锈能力，要是用在潮湿或者有腐蚀的场景，还得换成不锈钢或者镀镍的版本，但基础的结构尺寸是完全通用的。

　　很多刚入行的建模新手做螺钉的时候，往往只画个圆柱加个螺纹贴图就完事，真到做装配模拟或者出工程图的时候就会出问题：要么十字槽尺寸不对，装配模拟里批头插不进去；要么头部下表面没有做垂直度公差约束，工程图里无法标注对应的形位公差；甚至螺纹的收尾部分没有做退刀结构，和实际冷镦加工的零件结构不符，后续导出到加工环节的时候，工艺人员根本没法按照模型安排生产工序。这个模型把这些细节都做了还原，螺纹收尾处的不完整牙型、头部和螺杆衔接处的圆角过渡、十字槽的槽口倒角都有体现，不管是用来做整机装配的占位零件，还是用来出紧固件的加工图纸，都能直接用，不用再花时间调整细节结构。

　　在传感器这类小型精密设备的装配里，这类螺钉的使用量很大，因为传感器内部的空间非常紧凑，很多PCB板、传感元件的固定都需要小规格的紧固件，盘头十字螺钉可以用电动螺丝刀快速锁紧，装配效率比内六角或者一字槽的螺钉高很多，十字槽的对中性更好，自动化装配线上的吸嘴也能很方便地拾取螺钉，不会像一字槽那样容易出现槽口对位偏差的问题，不管是手工小批量装配还是自动化产线大批量生产，这类紧固件的适配性都拉满了。建模的时候还要注意，螺纹部分不要做全长度的完整牙型，在靠近头部的位置要留出一段长度约1-2个螺距的无螺纹圆柱段，这是冷镦加工时的工艺结构，实际生产中螺纹不可能一直加工到头部端面，留出这段光杆段，也能在锁紧的时候让被连接件更好地贴紧头部支撑面，避免螺纹牙型卡在过孔位置导致装配不到位。
