传感器安装支撑固定支座结构设计

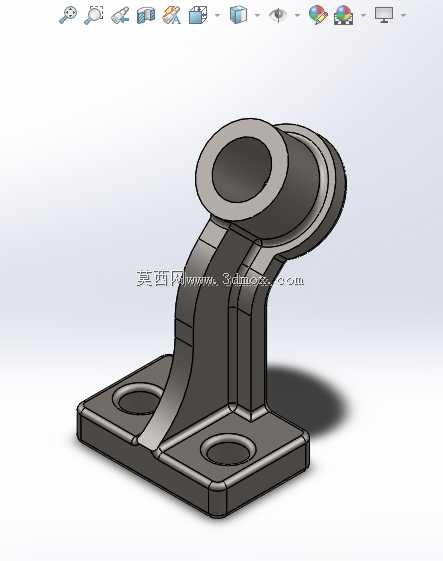

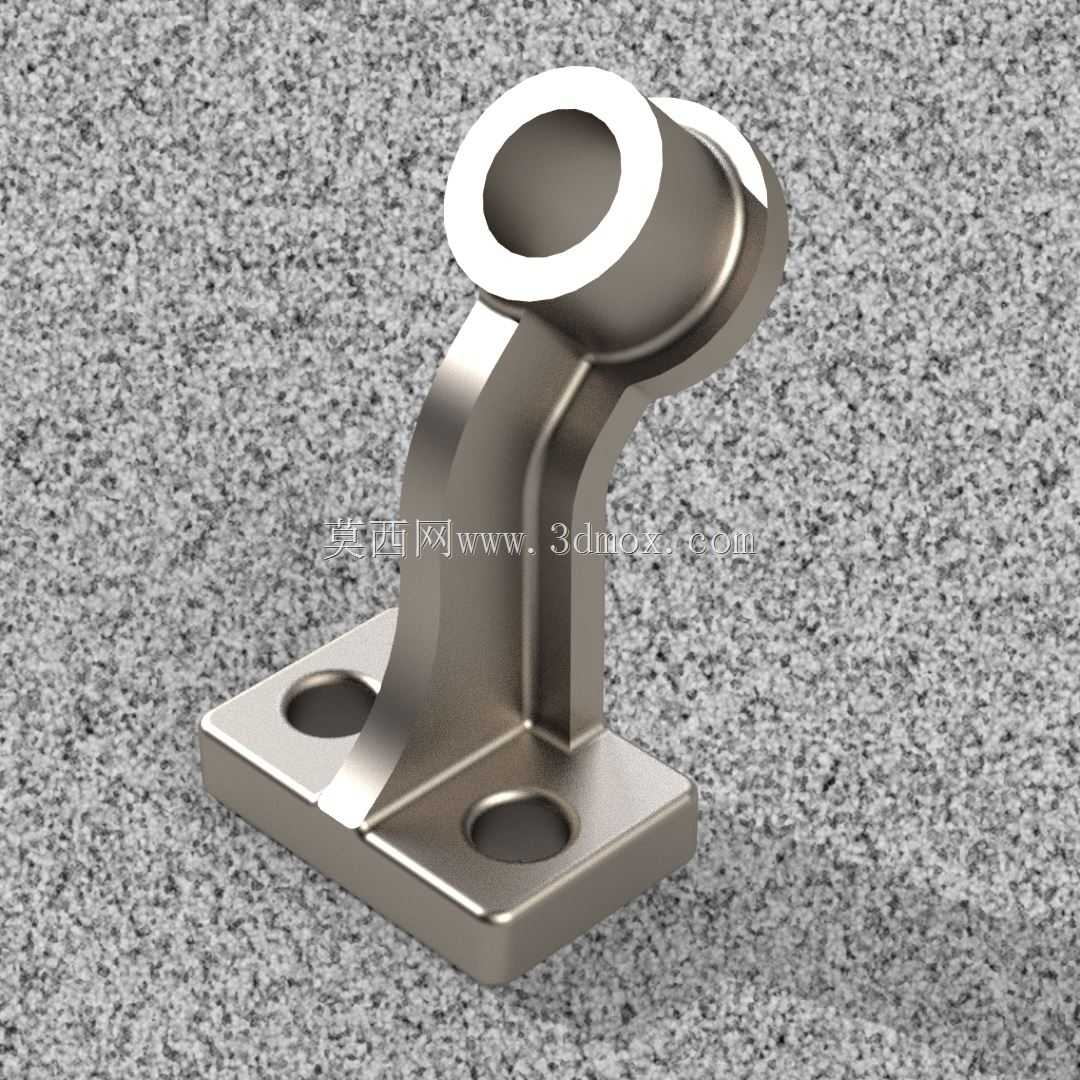

　　该支撑构件主要用于工业检测场景中各类外置传感器的安装固定，在自动化生产线、设备状态监测点位、实验测试台架等场景中，能够为光电类、接近类、位移类等圆柱型传感器提供稳定的安装基准，避免设备运行过程中的振动传导导致传感器检测位偏移，保障检测信号采集的稳定性与重复精度。构件整体采用一体化弯折支撑结构，底部为方形安装法兰板，板上开设两个对称的沉头安装孔，可通过内六角螺栓直接固定在设备型材台面、机架立板或者专用安装基座上，沉孔设计能够让螺栓头完全没入安装面，保证支座底面与安装基面完全贴合，不会出现局部翘曲导致的支撑角度偏差。上部为带贯通内孔的圆筒夹持结构，内孔尺寸适配常规直径的圆柱型传感器外壳，安装时可将传感器插入内孔后通过侧壁顶丝锁紧，

　　也可根据实际检测需求调整传感器的插入深度，适配不同检测距离的安装要求。从结构设计逻辑来看，中间的支撑臂采用了变截面圆弧过渡设计，并非等径直杆结构，靠近底部法兰的位置做了加宽加厚处理，同时在支撑臂与法兰、支撑臂与上部圆筒的衔接位置都做了大圆角过渡，能够有效降低应力集中系数，在设备长期运行产生持续振动的工况下，避免衔接位置出现疲劳断裂问题。支撑臂的倾斜角度经过校核，能够让上部安装的传感器检测端避开底部安装结构的遮挡，同时保证整体重心落在底部安装法兰的支撑面范围内，不会出现重心偏置导致的安装螺栓受额外倾覆力矩的问题。在安装边界方面，底部方形法兰的边长尺寸适配常规工业铝型材的槽距，两个安装孔的中心距与40系列、

　　50系列工业铝型材的端面安装孔位完全匹配，无需额外加工转接板即可直接安装，上部圆筒的轴线与底部安装面的垂直高度经过优化，既能够满足大部分传感器的检测高度要求，又不会因为支撑臂过长导致整体刚性下降，在受到侧向意外碰撞时，支撑臂的形变区间控制在合理范围内，不会轻易出现永久性弯折。该构件的结构没有多余的冗余设计，所有型面都可通过常规铣削加工一次成型，不需要复杂的工装夹具，适合小批量定制加工或者批量压铸生产，表面做金属钝化处理后，能够在普通工业车间的温湿度环境下长期使用，不会轻易出现锈蚀问题。在实际选型使用时，需要注意确认待安装传感器的外径与上部内孔的配合公差，若传感器直径存在偏差，可在筒壁增加薄型调整衬套来适配，

　　底部安装时需要保证安装基面的平面度不低于0.1mm，避免强行锁紧螺栓导致支座整体变形，影响上部传感器的安装角度精度。对于有更高抗震要求的使用场景，可在底部安装面与设备基面之间增加薄型橡胶减震垫，进一步过滤高频振动对传感器检测精度的影响，同时不会改变整体的安装定位尺寸。
