光伏窗用太阳能电池板安装支撑构件设计

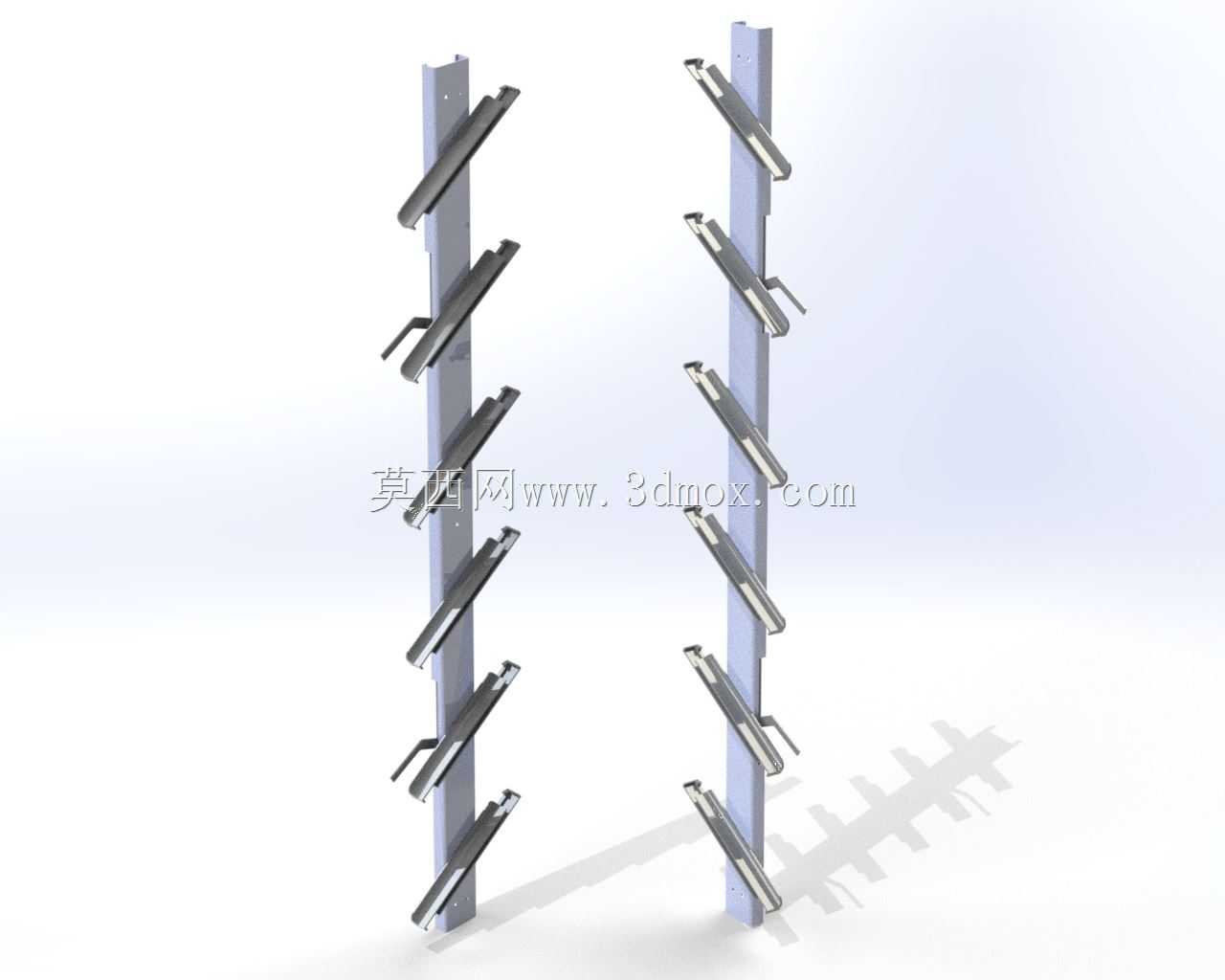

　　这套支撑构件主要适配民用建筑光伏一体化窗户的改造与新建场景，区别于传统外置式光伏支架，其安装边界完全贴合常规住宅窗洞的侧边型材空间，不需要额外破坏建筑外墙外立面结构，适配目前主流的70系列、80系列塑钢及断桥铝窗型的侧边安装槽位，单组构件的竖向安装高度可覆盖1.2米至1.8米的常规窗扇高度区间，横向伸出长度控制在120mm以内，不会超出窗洞外沿造成风阻过大或者外立面突兀的问题。

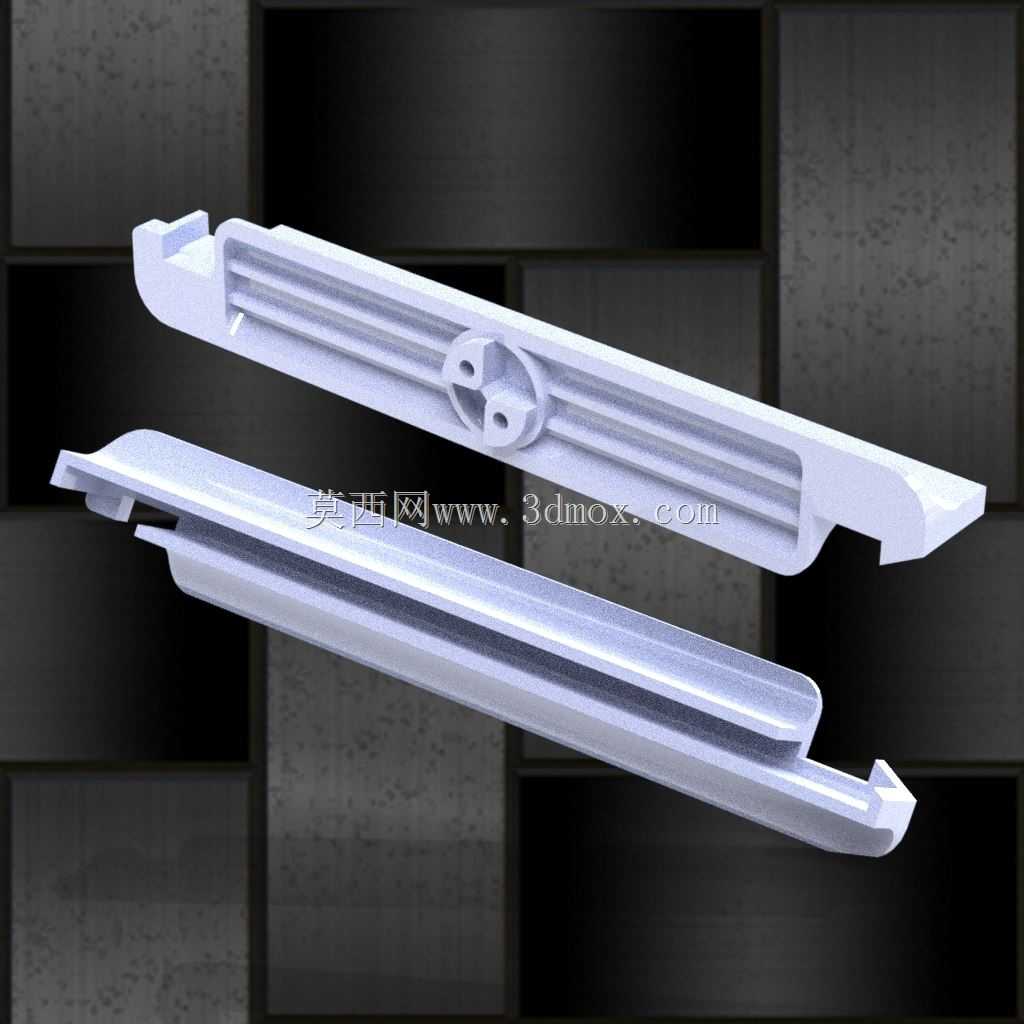

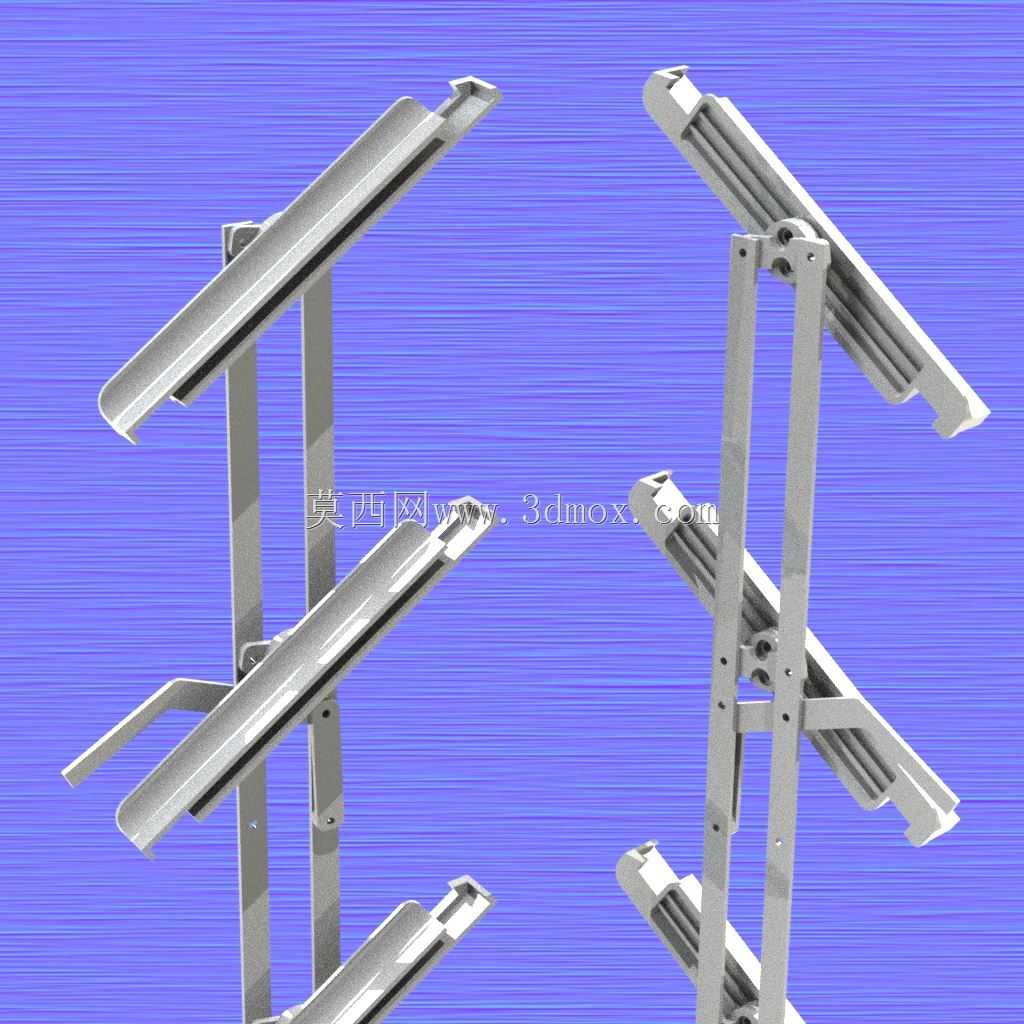

　　从实际用途来看，这套构件解决了普通窗户加装太阳能电池板时的固定、角度调节、走线隐藏三个核心痛点，构件的立柱部分直接卡入窗侧原有型材的安装槽内，通过侧向顶丝完成固定，不需要在窗体或者墙体上额外打孔，避免了窗体密封失效导致的漏水隐患；每层托臂采用卡扣式快装结构，托臂上预留的电池板安装槽可以适配厚度3mm至8mm的常规晶硅薄膜电池板，托臂的倾斜角度可以在15度至45度区间内无级调节，适配不同纬度地区的太阳高度角，保证电池板的受光效率。

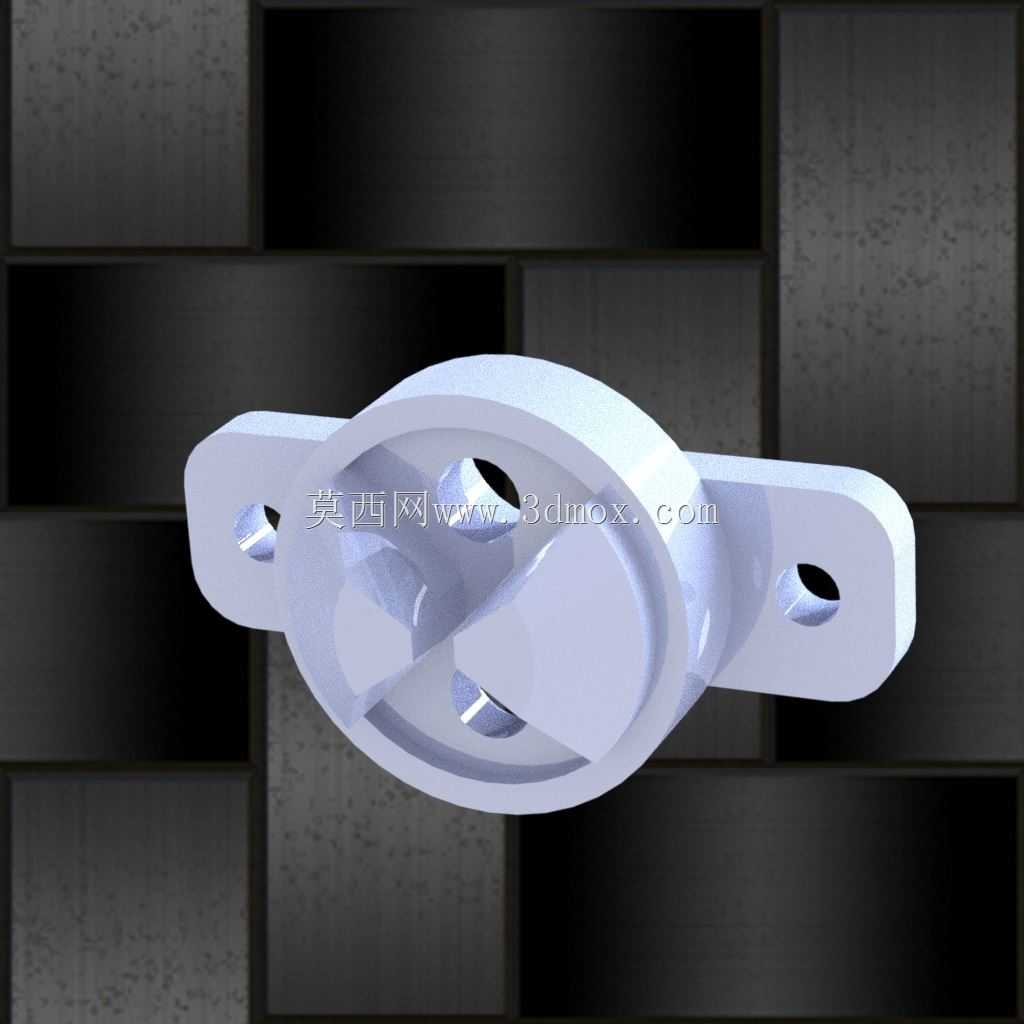

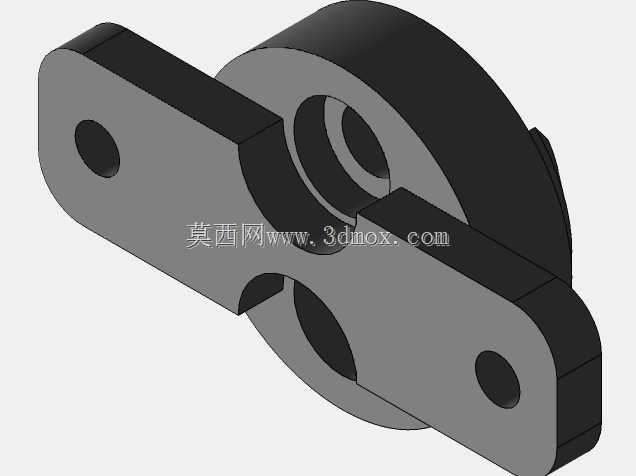

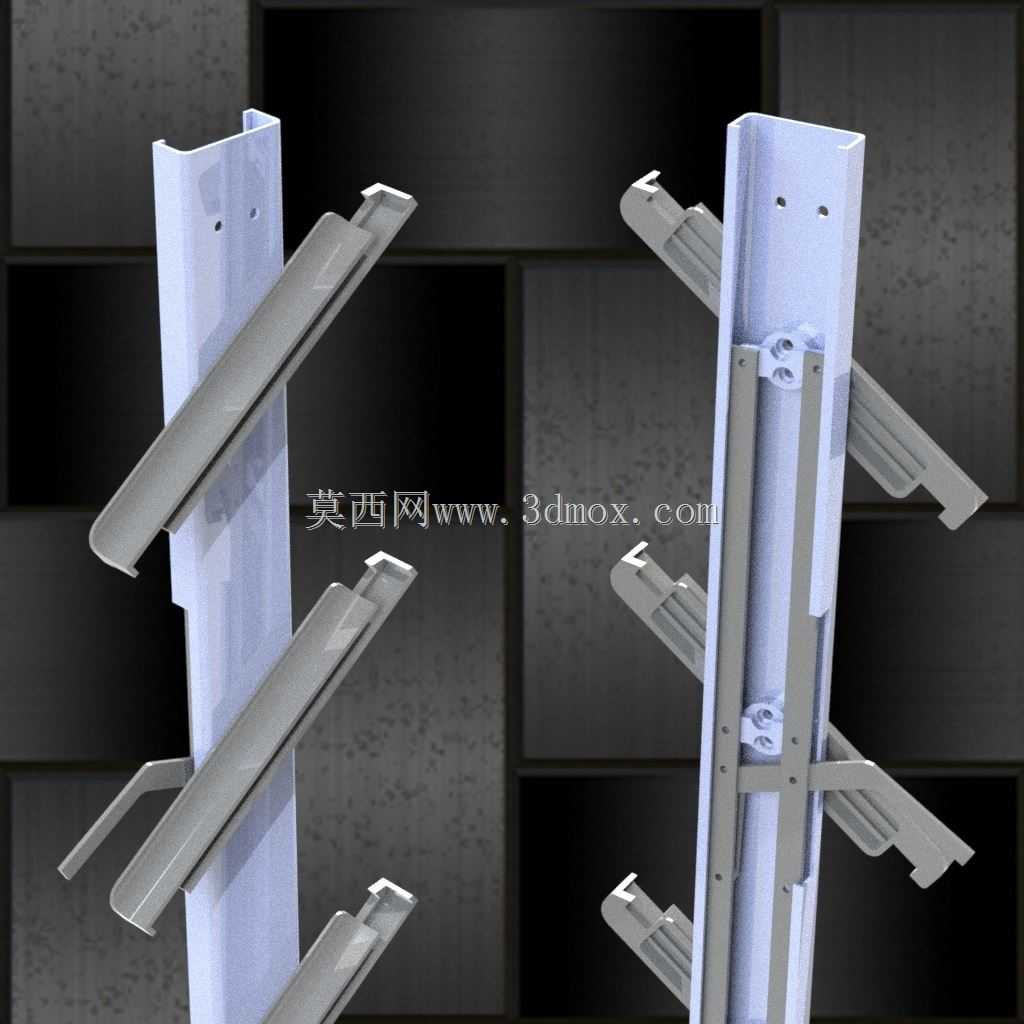

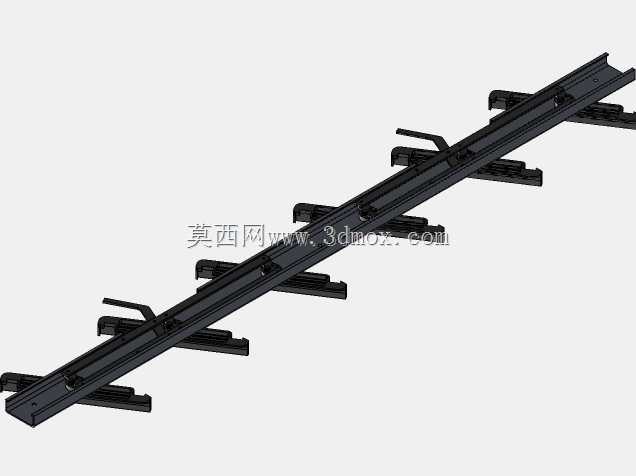

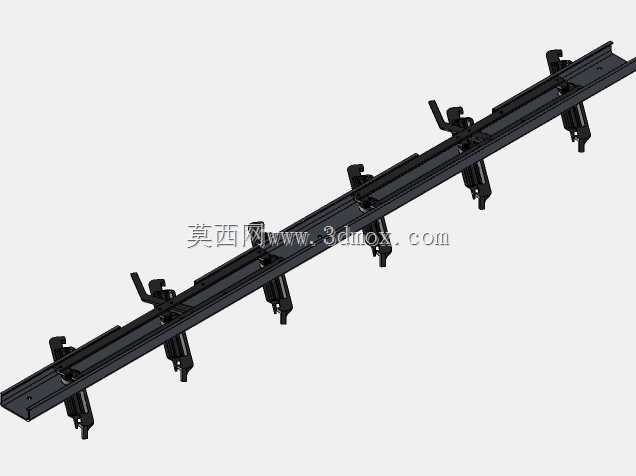

　　设计过程中优先考虑了构件的受力合理性，立柱采用C型冷弯型材截面，壁厚控制在1.8mm，材料选用6063-T5铝合金，表面做阳极氧化处理，兼顾户外耐候性与结构强度，单组立柱的竖向承重可以达到15kg，足够支撑两层总功率120W以内的薄膜太阳能电池板；托臂与立柱的连接采用嵌入式滑块加锁紧螺栓的结构，滑块可以在立柱的C型槽内任意滑动调整位置，不需要提前预钻安装孔，现场安装时可以根据电池板的实际尺寸灵活调整托臂间距，适配不同规格的电池板安装需求。

　　走线结构的设计上，立柱的C型槽内部预留了10mm*15mm的走线空腔，电池板的输出线缆可以直接顺着托臂的穿线孔进入立柱空腔，沿着空腔向下接入室内的逆变控制模块，所有线缆完全隐藏在构件内部，不会出现线缆外露老化、风摆磨损的问题，同时也避免了外露线缆影响窗户整体美观度的问题。

　　在安装边界的适配性上，构件的立柱截面宽度仅为35mm，安装完成后贴在窗侧型材表面，不会影响窗扇的正常开合，托臂的末端做了圆弧收边处理，没有尖锐外凸结构，避免日常开关窗时造成磕碰；构件的所有连接螺栓均采用304不锈钢材质，户外长期使用不会出现锈迹流挂污染窗体的问题，托臂与电池板接触的位置加装了2mm厚的EPDM橡胶垫，一方面起到缓冲减震作用，避免强风天气下电池板与金属构件硬接触产生异响或者碎裂，另一方面也可以填充安装间隙，防止雨水顺着安装缝隙渗入构件内部造成腐蚀。

　　从功能特性来看，这套构件除了基础的电池板固定功能外，还预留了附加配件的安装接口，托臂侧面的T型槽可以加装导水板、清洁刷导轨等附加配件，后期可以拓展自动清洁、雨水导流等功能，不需要额外更换主体支撑构件；在极端天气下，只需要松开托臂的锁紧螺栓，就可以将电池板翻转贴合在窗玻璃表面，降低强风对构件和电池板的冲击力，提升极端天气下的使用可靠性。

　　设计阶段也充分考虑了民用场景的安装便捷性，整套构件的所有连接部位都采用标准件，现场安装不需要特殊工具，只需要一把内六角扳手就可以完成全部组装固定工作，单扇窗户的安装时间可以控制在30分钟以内，普通用户参照安装说明就可以自行完成安装，不需要专业施工团队上门作业，大幅降低了民用光伏窗的改造成本。构件的整体外形做了极简处理，外露面没有多余的凸起结构，表面氧化处理可以做成与常见窗框一致的白色、深灰色两种配色，安装完成后与窗体本身的视觉一致性较强，不会破坏建筑原有外立面的视觉效果，适配老旧小区改造、新建住宅精装、自建房改造等多种应用场景。
