手动螺旋式三爪拉勒工装结构设计

　　在设备运维、机械装配的现场场景里，这类手动螺旋三爪拉勒是拆装环节出镜率极高的手动工装，核心用途是完成轴系部件上过盈配合件的拆卸作业，比如将轴承、皮带轮、齿轮、联轴器等紧配套件从轴端平稳拔出，避免敲击、撬别带来的零件损伤，是机修班组、装配工位常备的辅助工装。

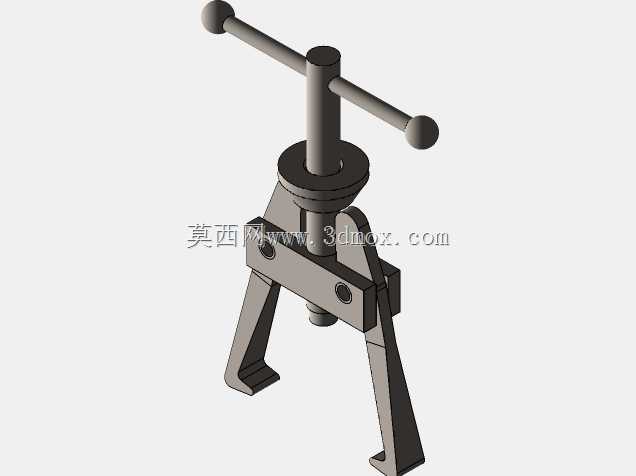

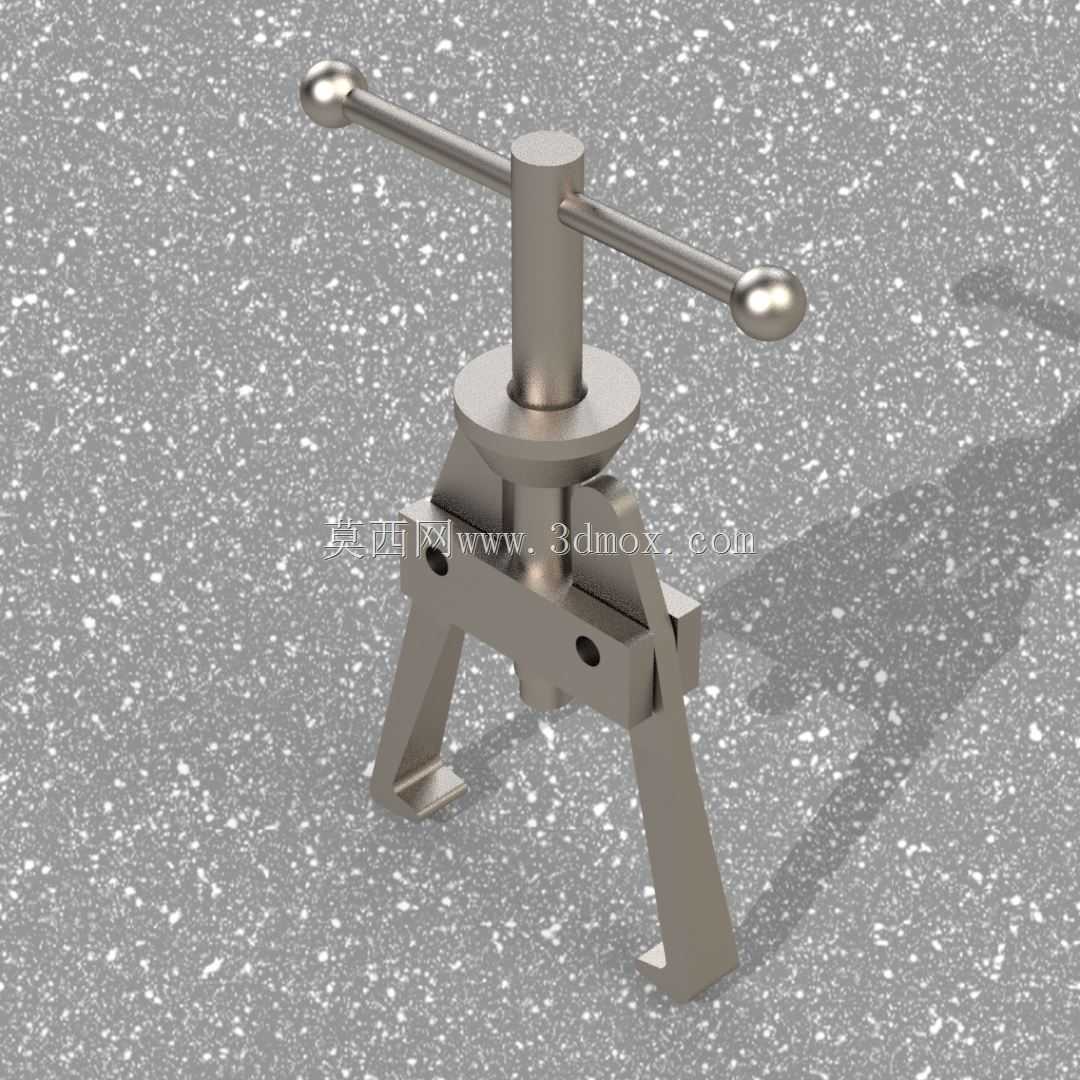

　　从功能特性来看，这款拉勒采用纯机械螺旋传动结构，没有液压、气动元件的依赖，完全靠手动施加扭矩完成拉拔动作，对作业场景的适配性极强，不管是无动力源的野外设备抢修，还是车间内的精密部件拆装，都能直接投入使用。顶部的T型转杆是力输入部件，长力臂的设计能让操作人员用较小的手部握力，在中心螺杆上产生足够大的轴向顶推力，转杆两端的球形端头做了圆弧过渡，避免转动施力时划伤手掌，长时间作业也不会产生明显的硌手感。中心螺杆采用梯形螺纹传动，相比普通三角螺纹，梯形螺纹的牙根强度更高，承载能力更强，传动过程中的自锁性也更好，拉拔作业中不会因为负载反向作用出现手柄反转的安全隐患，螺杆的顶端做了淬火硬化处理，顶在轴端中心孔的时候不会因为局部压应力过大出现端头变形、塌陷的问题，长期使用也能保持顶持的定位精度。

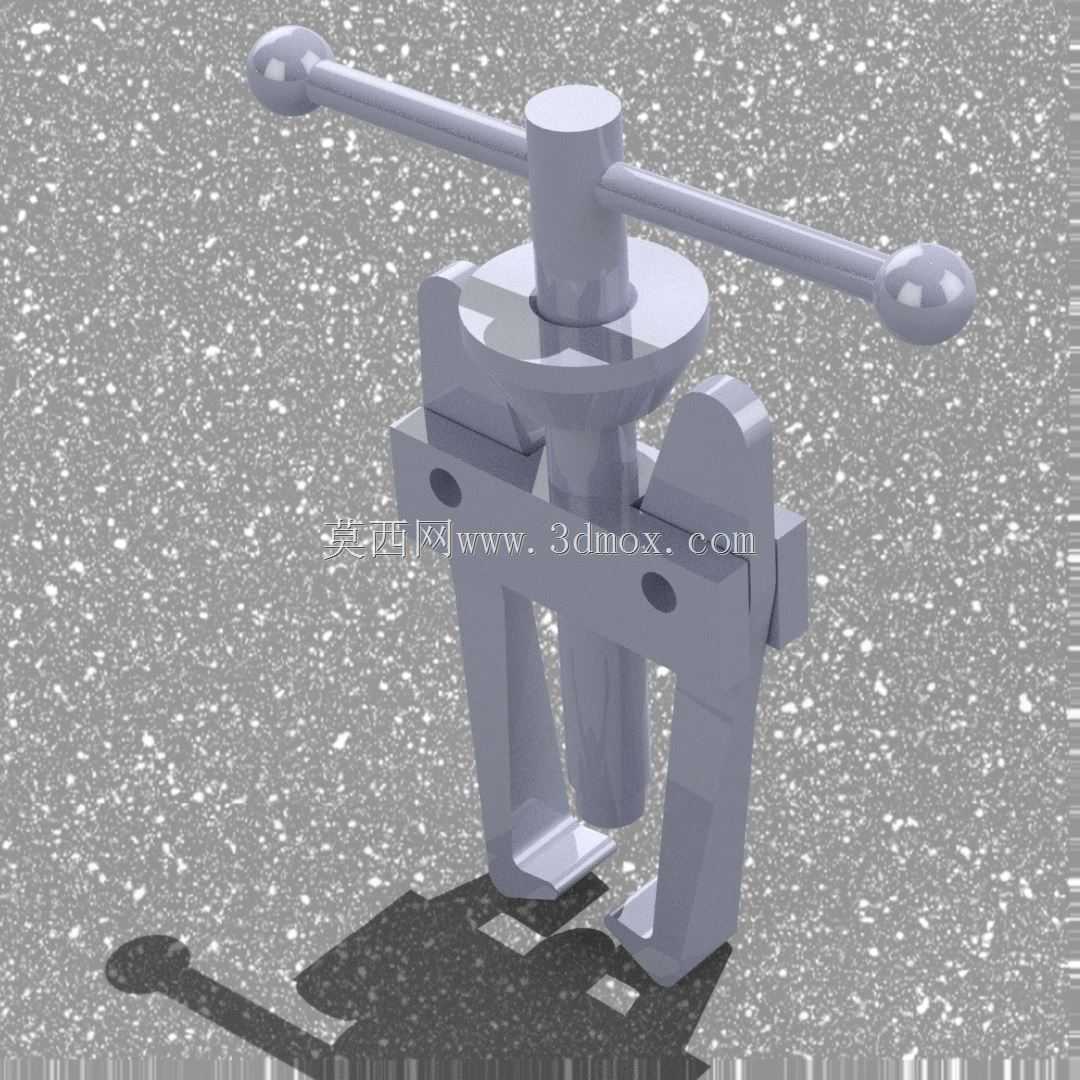

　　下部的三爪夹持结构是整个工装的核心执行部件，三个卡爪沿中心周向120度均匀分布，作业时卡爪勾住被拆卸零件的背面端面，随着中心螺杆旋进顶住轴端，三个卡爪会同步带动被拆零件沿轴向缓慢移出，三爪同步动作的设计能保证被拆零件受力均匀，不会因为单侧受力出现偏载卡滞，也能避免轴承受力倾斜导致的轴颈划伤、轴承内圈变形问题。卡爪与中部支撑盘采用铰接连接，能够根据被拆卸零件的外径尺寸小幅调整张开角度，适配一定直径范围内的零件拆卸需求，卡爪的勾持端面做了加厚处理，并且加工有防滑的止口结构，拉拔受力时不会出现滑脱、崩飞的安全问题。支撑盘作为卡爪的铰接承载基体，上部与中心螺杆的螺母部分集成在一起，下部的三个铰接耳座做了等强度设计，每个耳座的铰接孔都做了铰削精加工，保证卡爪转动灵活的同时没有多余的旷量，避免拉拔过程中出现卡爪偏摆。

　　从设计思路层面，这款拉勒完全围绕手动拆装的实际工况做了针对性优化，整体没有多余的冗余结构，所有零件都采用金属切削加工成型，关键受力部位都做了相应的热处理强化，保证工装本身的强度、刚度满足拉拔负载要求，不会在作业过程中出现结构断裂、变形失效。结构上做了完全的拆解设计，所有铰接部位都采用销轴连接，当卡爪出现磨损、螺杆螺纹出现损伤时，可以单独更换对应零件，不需要整体报废，大幅降低了工装的长期使用成本。整体结构没有复杂的曲面、异形结构，所有零件都采用常规的车、铣、钻、铰工艺就能完成加工，普通的机加工车间就能实现自制生产，不需要特殊的加工设备。

　　从安装边界与外形尺寸来看，这款拉勒属于中小型手动拆卸工装，收拢状态下整体外径不超过150mm，张开状态下最大夹持直径可以适配120mm以内的盘类、套类零件，中心螺杆的有效行程在80mm左右，能够满足常规中小型轴承、皮带轮的拆卸行程需求，整体高度不超过200mm，在设备周边空间局促的场景下也能顺利放置操作，不需要额外的操作避让空间。作业时只需要保证轴端中心位置有可供螺杆顶持的平面或中心孔，被拆卸零件背面有可供卡爪勾持的端面台阶，不需要额外的安装固定，直接将工装对准位置调整卡爪勾持到位，转动顶部转杆就能完成拆卸作业，单人即可操作，不需要额外的辅助人员配合。

　　在实际使用过程中，这类三爪拉勒相比两爪拉马，对被拆零件的周向包裹性更好，受力更均衡，尤其适合拆卸薄壁轴承、铝合金皮带轮这类容易受力变形的零件，不会因为局部受力过大导致零件报废。日常维护也非常简单，作业完成后只需要将螺杆、铰接部位的油污、铁屑清理干净，涂抹少量润滑脂防止锈蚀，就能长期保持灵活的操作手感，不需要复杂的保养流程。在装配精度控制上，三个卡爪的铰接孔位置度、中心螺杆与支撑盘的同轴度都做了严格的公差约束，保证拉拔过程中螺杆的顶持力始终沿轴的中心轴线方向，不会出现侧向分力，既能保护被拆卸的零件和轴颈，也能延长工装本身的使用寿命。
