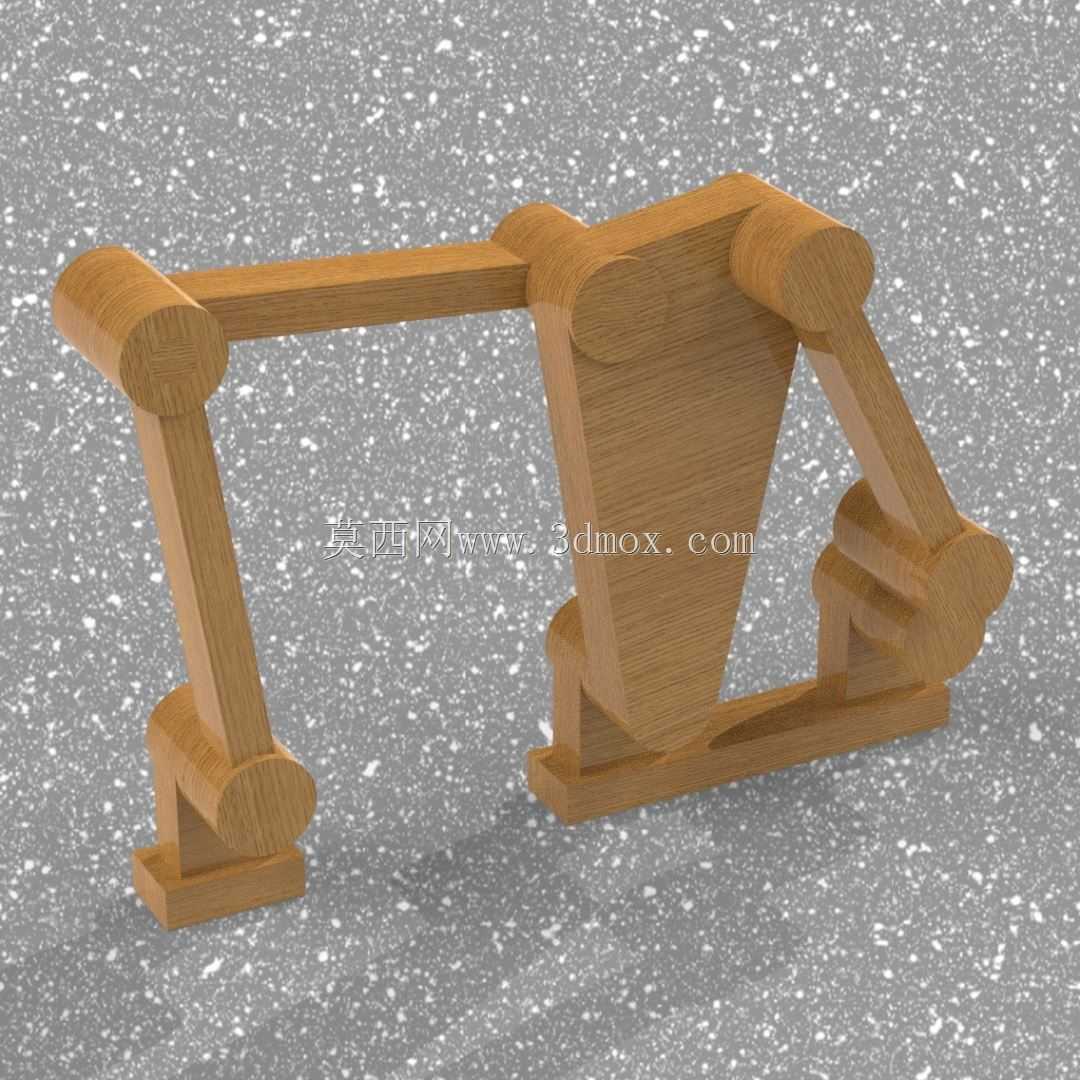

木质连杆铰接式机械传动演示结构

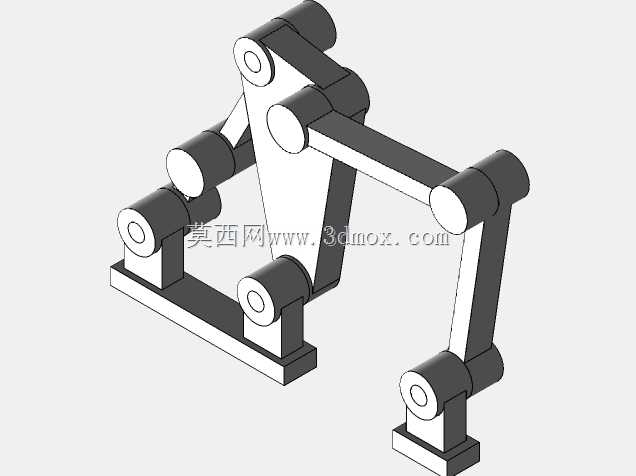

　　这套连杆铰接结构常被用于机械原理教学演示场景，也可作为小型文创机械装置的核心传动单元，在职业院校机械基础实训课堂、青少年科创教育工坊中，能直观展示平面连杆机构的运动轨迹转换逻辑，帮助学习者理解低副连接的运动约束特性。从实际功能来看，该结构通过多组回转铰接副将固定基座、主动摆臂、从动连杆、执行端支架串联为完整运动链，当输入端摆臂受外力驱动绕基座铰接点做定轴摆动时，各连杆会按照预设的铰接点位置约束传递运动，最终带动执行端实现预设轨迹的往复摆动，可将单一方向的回转摆动转换为多维度的复合平面运动，适配需要实现特定轨迹输出的小型机械装置需求。设计过程中优先考虑了运动无卡滞的核心要求，所有铰接位置均采用圆柱面配合的回转副结构，

　　相邻连杆的铰接端面预留了足够的转动间隙，避免运动过程中出现构件干涉；整体采用对称式的双连杆布局，两侧连杆的铰接点位置完全同轴，保证运动过程中受力均匀，不会出现偏载卡涩的问题；基座部分设计为两个独立的支撑脚，通过底部平面与安装台面接触，无需额外复杂固定即可保持整体结构的稳定性，同时降低了安装定位的精度要求。从安装边界来看，整套结构的横向跨度适配常规教学演示台的摆放尺寸，纵向高度不会遮挡后方演示板书或投影内容，各构件的截面尺寸经过运动校核，在最大摆角状态下，所有运动构件的外轮廓都不会超出基座的支撑投影范围，避免运动过程中出现重心偏移倾覆的问题；铰接销轴的直径与连杆端部的安装孔采用间隙配合，既保证转动灵活，

　　又不会出现过大的旷量影响运动轨迹精度。在实际应用中，这套结构可根据需求替换不同长度的连杆构件，快速调整输出端的运动轨迹，适配不同的演示或功能需求，比如调整中间三角构件的铰接点位置，就能改变执行端的摆动角度与运动路径，无需重新设计整体基座结构，具备较强的改装适配性。木质构件的加工难度低，采用常规的铣削、钻孔工艺即可完成所有零件的加工，适合作为机械加工实训的实操课题，让学习者在加工过程中理解连杆机构的尺寸公差对运动精度的影响——比如铰接孔的位置度偏差过大，会导致运动过程中出现卡滞或者轨迹偏移，连杆长度的尺寸误差会直接改变最终的输出运动参数。结构中没有复杂的曲面特征，所有构件均以平面拉伸、圆柱切除等基础特征即可完成建模，

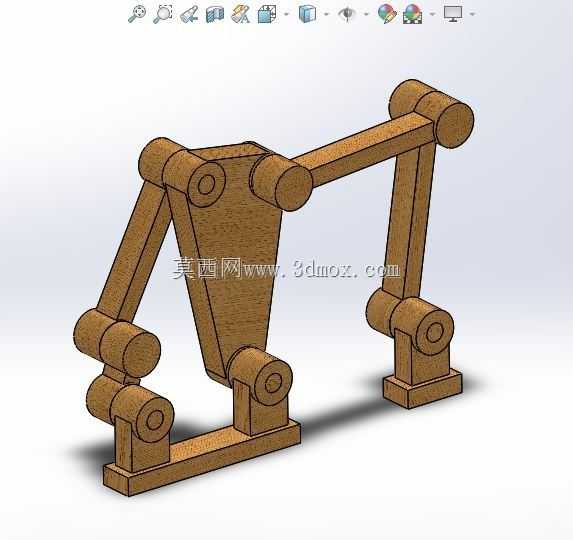

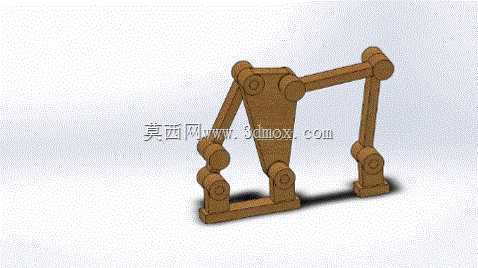

　　对于三维建模初学者而言，是练习装配约束、运动仿真的绝佳案例，通过对该结构添加运动配合，可直观仿真出不同驱动角度下各构件的位置状态，验证铰接点布置的合理性，排查潜在的运动干涉问题。在日常维护层面，这套结构的铰接位置无需复杂润滑，木质构件的自润滑特性足以满足低转速、低载荷的演示场景需求，仅需定期检查铰接销轴的紧固状态，避免长期摆动导致销轴松脱即可；整体重量较轻，单人即可完成搬运与位置调整，适合在不同教学场地之间周转使用。
