小型斜面分层陈列储物机架结构设计

　　日常线下零售场景里，收银台旁的小型陈列架是高频使用的储物展示载体，这类架体不需要承担过重的堆垛载荷，核心需求是让摆放的商品能以倾斜面向消费者呈现，减少顾客取货时的视线遮挡，同时兼顾小空间内的储物分区能力。这款斜面分层机架的设计，首先从使用场景的人机交互逻辑切入，整体采用前低后高的倾斜式敞口结构，后部垂直封板作为整体支撑的基准面，顶部设置封闭盖板避免上层积灰落入储物区间，底部为平整落地接触面，不需要额外安装固定件，直接放置在平整台面即可稳定使用。

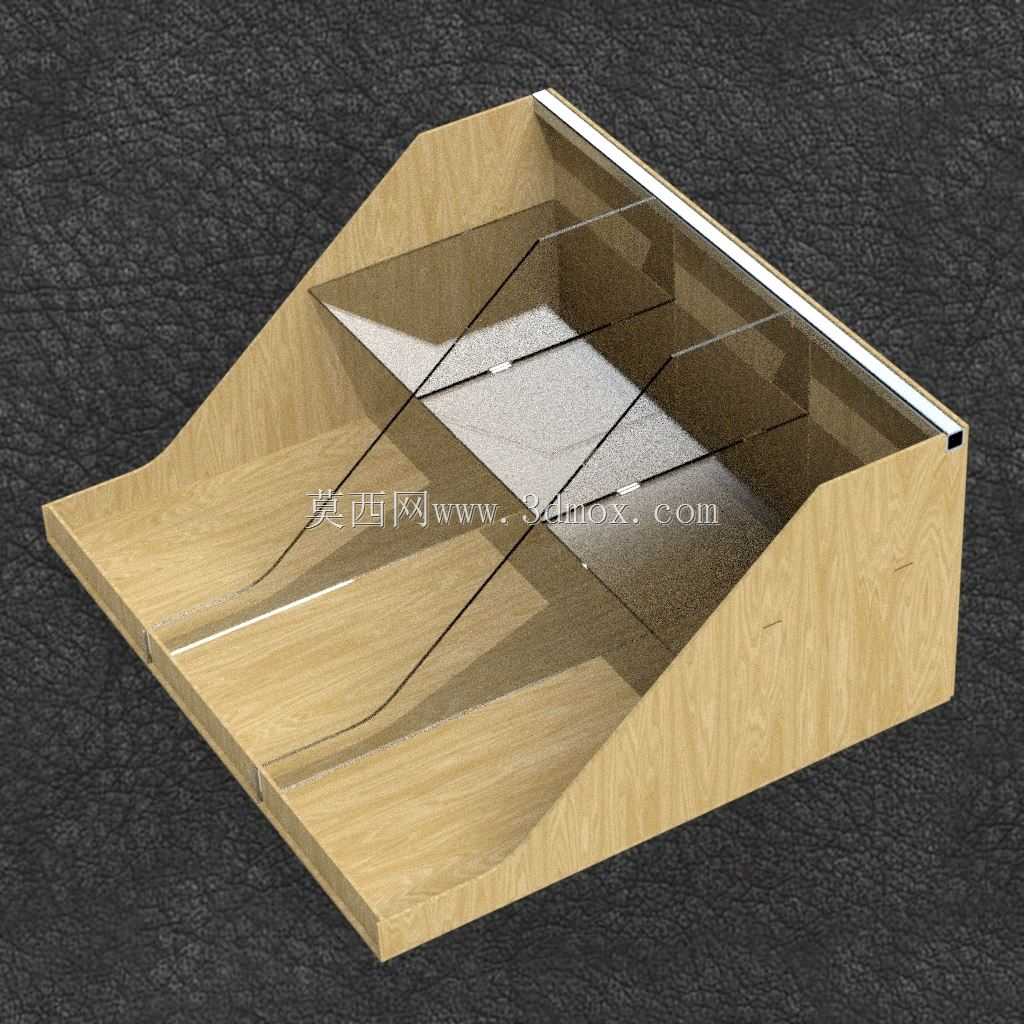

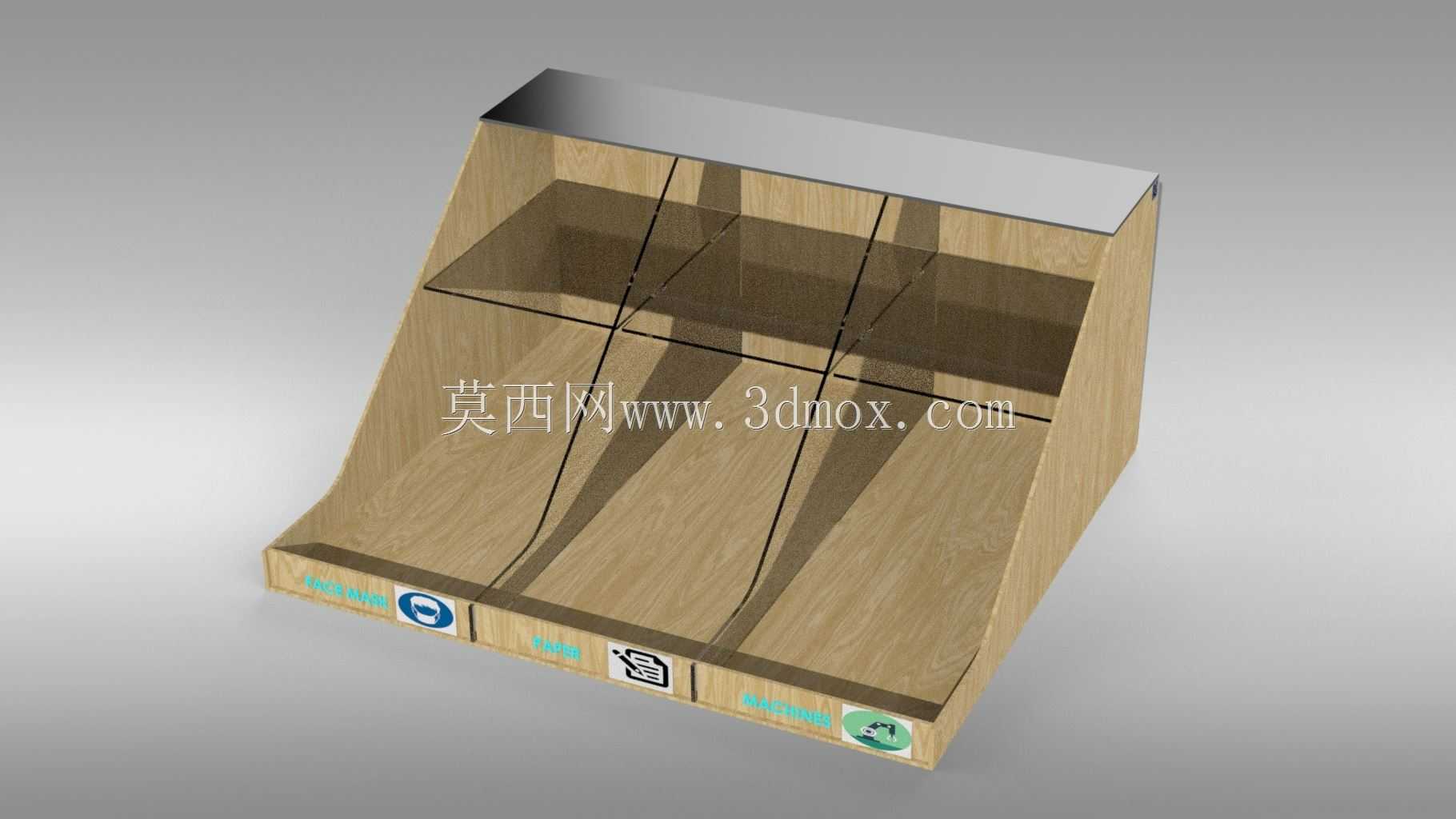

　　从结构分区来看，架体内部设置两层透明分隔板，将内部空间划分为三个独立的陈列层，每层的纵深尺寸经过适配，刚好可以容纳常规小包装零售商品、零散配件或者小型工具的摆放，倾斜角度控制在18度左右，既保证放置的物品不会因为倾角过大滑落，又能让每层的物品都完整暴露在前方视线范围内，不会被上层隔板遮挡。两侧的侧板采用整板裁切成型，作为整个架体的主要承力结构，侧板与后部封板、底部承托板之间采用榫接加胶接的连接方式，不需要额外的金属固件，既简化了加工流程，也让整体外观保持统一的木质质感。

　　设计过程中首先确定的是整体安装边界，架体总宽度控制在450mm范围内，总高度320mm，底部前后纵深280mm，这个尺寸刚好适配常规收银台、工作台面的剩余摆放空间，不会占用过多操作区域。层板的安装位置经过反复调整，最下层的高度预留120mm的竖向空间，可以放置高度稍高的盒装物品，中间层预留100mm空间，最上层预留80mm空间，不同层高的分区可以适配不同尺寸的陈列物品，提升空间利用率。透明层板采用嵌入式安装方式，在两侧侧板对应位置开出深度3mm的安装槽，层板直接嵌入槽内即可固定，不需要额外的支撑件，既保证了层板的安装强度，也让层板与侧板的衔接处没有突出的连接件，避免刮蹭摆放的物品或者取货人员的手部。

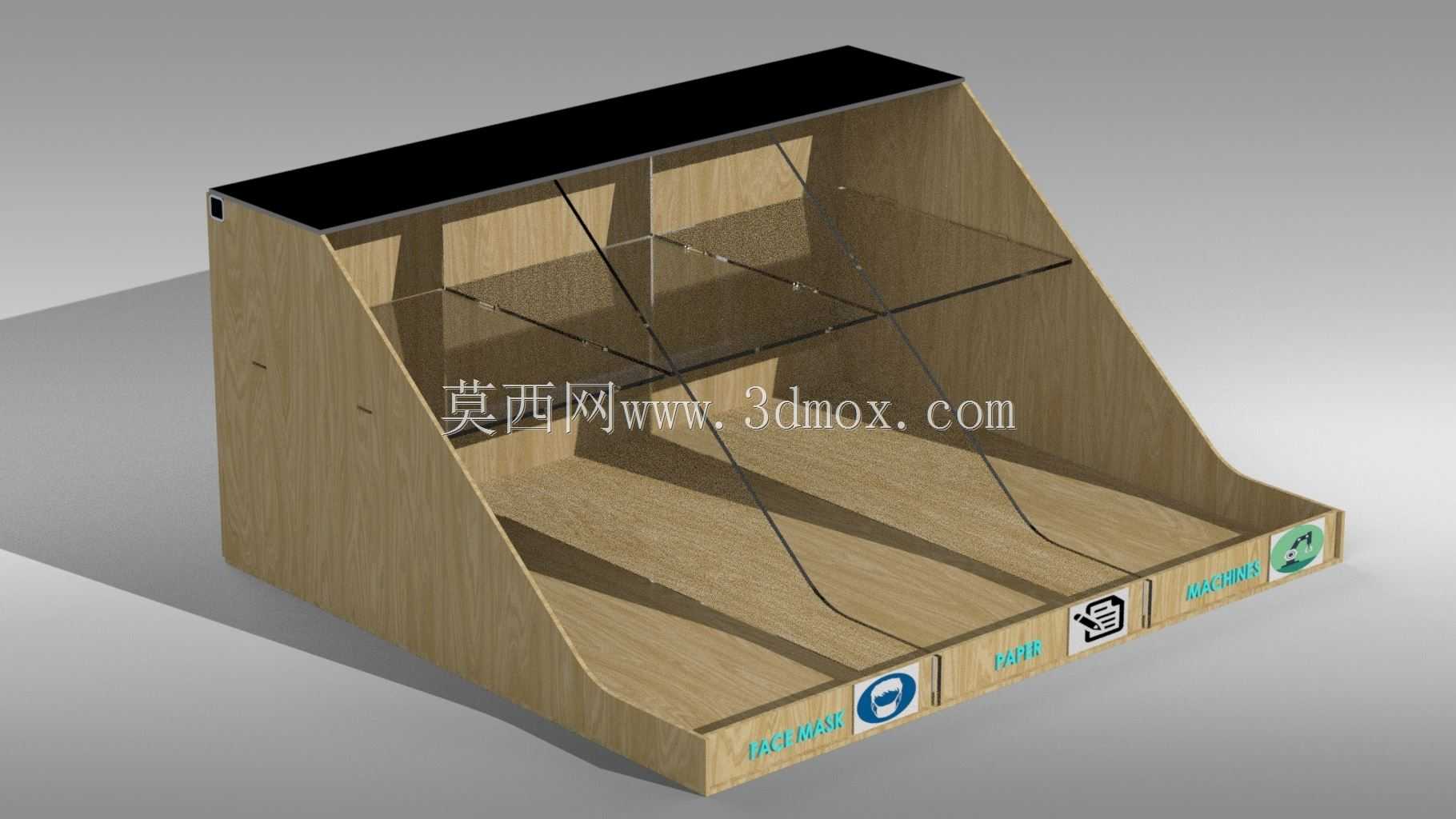

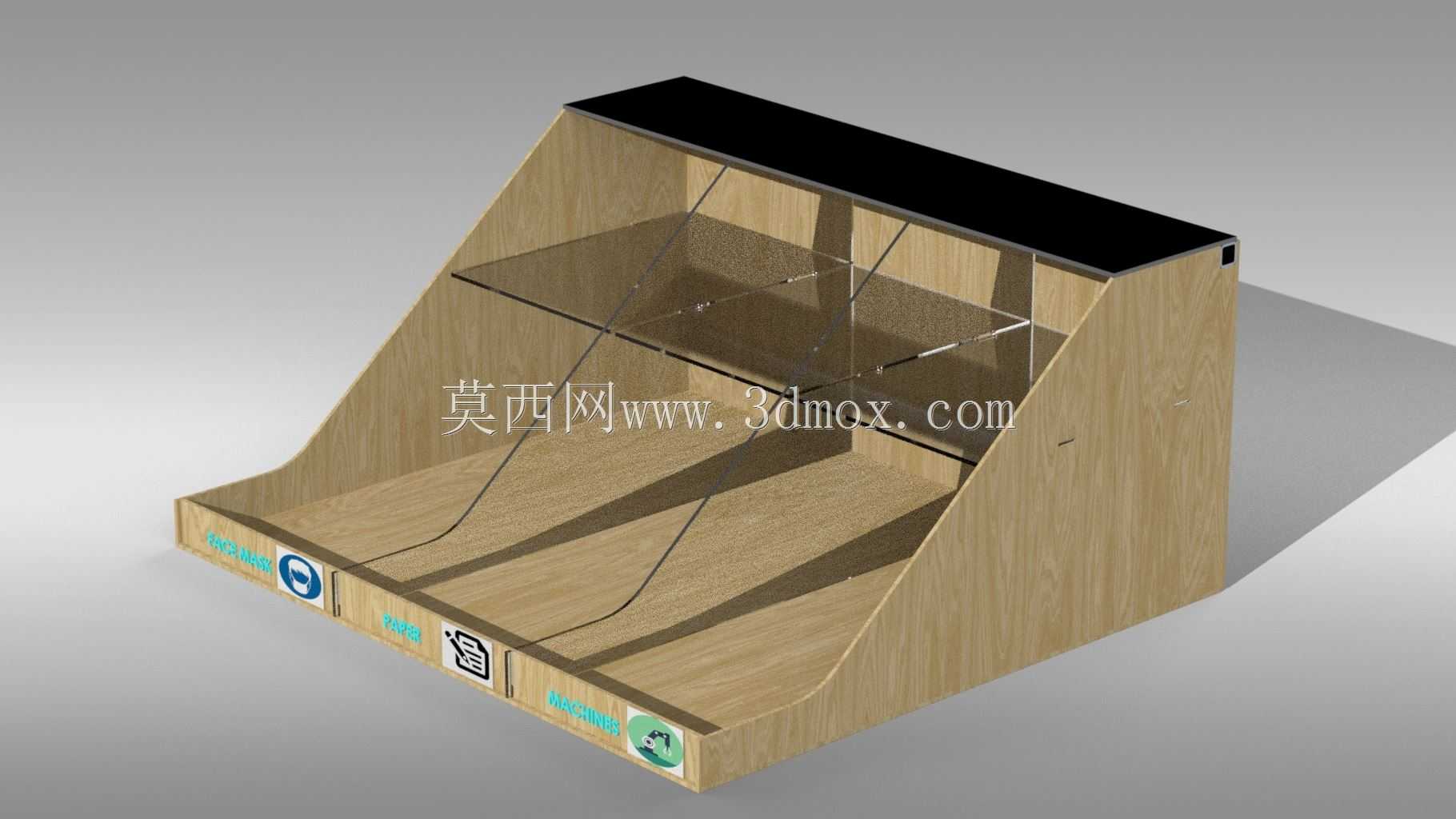

　　架体前部的下沿位置预留了标识安装位，每个陈列列对应的前部端面都可以粘贴分类标识，方便快速区分不同列摆放的物品类别，标识位采用内凹式设计，粘贴的标识不会因为日常取货摩擦出现卷边脱落的问题。整体架体的边角位置都做了R3的圆角处理，所有外露的板材边缘都经过打磨倒钝，不存在尖锐毛刺，避免日常使用过程中出现磕碰划伤的情况。后部的垂直封板上预留了两个小型安装孔，如果需要将架体固定在墙面或者垂直立面上，也可以通过膨胀螺丝穿过安装孔完成固定，拓展了架体的安装使用场景，既可以台面放置，也可以壁挂安装。

　　从承力性能来看，每层隔板的设计承重为5kg，完全满足小型商品、零散配件、手工工具的摆放需求，侧板的厚度选用15mm的板材，在满负载摆放的情况下，侧板的形变量控制在0.2mm以内，不会出现长期使用后侧倾变形的问题。架体底部的四个角位置都粘贴有防滑胶垫，放置在光滑台面时不会因为取货时的外力出现滑动移位，同时胶垫也可以避免架体底部刮花台面漆面。整个架体的装配不需要复杂的工具，所有板材部件都可以通过预开的榫位完成拼接，普通使用者不需要专业装配技能就可以完成整体组装，拆卸后也可以平板化包装，降低运输过程中的空间占用与物流成本。

　　在实际使用场景中，这类架体除了零售场景的商品陈列外，也可以放置在车间工位旁，用来存放小型量具、常用紧固件、加工辅料等物品，倾斜的敞口设计可以让操作人员不用抬手翻找，一眼就能看到需要的物品位置，提升工位操作的效率；也可以放置在家庭书房、工作台上，用来收纳文具、小型数码配件、手工材料等零散物品，分层设计可以实现物品的分类存放，避免桌面杂乱。设计过程中特意规避了复杂的曲面造型，所有板材都采用平面裁切加工，加工时只需要常规的裁板设备就可以完成所有部件的下料，不需要特殊的成型工艺，加工门槛低，适合小批量定制生产，也方便使用者根据自身的实际需求调整尺寸参数，适配不同的摆放空间与存放需求。
