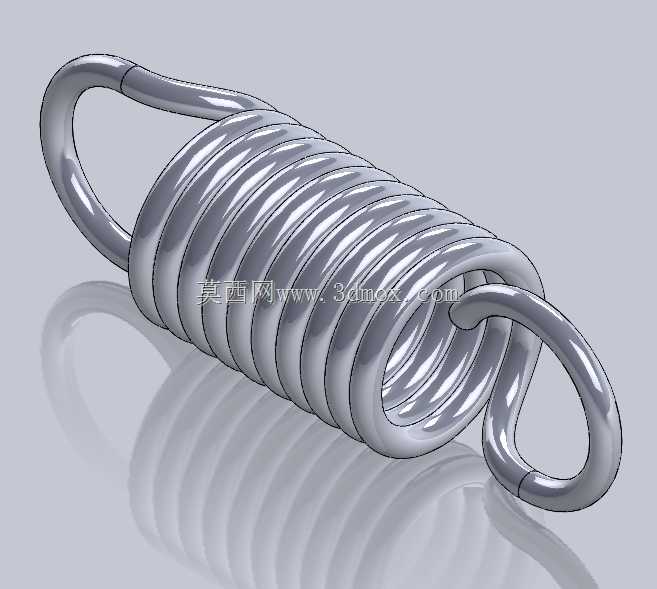

带挂钩拉伸弹簧精密结构三维数模

　　这款带挂钩的拉伸弹簧，是机械传动、张紧复位机构里极为常见的弹性储能元件，日常在各类需要提供回拉力、张紧力的设备场景中都能见到它的身影，比如健身器材的阻力复位结构、工业设备的舱门回弹机构、小型农机的张紧装置、儿童玩具的动力回位结构，甚至是部分自动化输送线的张紧轮配套结构里，都少不了这类构件的参与。从结构设计逻辑来看，这款弹簧采用两端一体成型的圆钩式挂钩，挂钩与弹簧主体的衔接处做了平滑过渡的圆弧处理，没有突兀的折角，这一设计细节是为了避免应力集中——很多拉伸弹簧的失效都出现在挂钩与簧身的连接位置，反复受拉时折角处的应力集中会快速萌生疲劳裂纹，最终导致挂钩断裂失效，平滑过渡的圆弧结构能将应力分散到更大的区域，大幅提升构件的疲劳寿命。

　　簧身部分采用等节距密圈设计，自由状态下簧圈之间紧密贴合，没有预留间隙，这是典型的拉伸弹簧结构特征，和压缩弹簧预留间隙的设计逻辑完全不同：压缩弹簧工作时受压力，簧圈间隙是为了预留压缩变形空间，而拉伸弹簧工作时受轴向拉力，密圈设计能让弹簧在初始状态就具备一定的初拉力，安装后不需要施加过大的预紧力就能保持张紧状态，避免设备运行过程中弹簧出现松脱、晃荡的问题。从安装边界来看，两端的圆钩结构适配圆柱销、挂耳、带孔安装座等多种常见的连接结构，安装时不需要额外设计复杂的连接座，直接将挂钩挂入对应位置即可完成装配，大幅降低了配套结构的设计复杂度。设计这类弹簧的三维数模时，首先要确定簧丝直径、弹簧中径、有效圈数这几个核心参数，

　　这三个参数直接决定了弹簧的刚度——也就是单位变形量下能提供的拉力值，需要根据实际使用场景的拉力需求、允许的安装变形空间来匹配，比如用于小型舱门复位的弹簧，刚度不需要太大，手动力就能拉开，而用于工业设备张紧结构的弹簧，刚度就要高很多，能提供足够的张紧力避免传动带打滑。挂钩的开口角度、圆弧半径也需要根据配套的连接件尺寸来调整，确保挂钩挂入后不会出现松脱，同时挂钩的弯曲半径不能过小，否则弯曲成型时簧丝外侧的拉应力过大，容易在加工阶段就产生隐伤，后续使用中很容易断裂。簧身的螺旋升角需要和簧丝直径、中径匹配，保证密圈状态下簧圈之间贴合均匀，不会出现局部圈距过大或者过小的问题，否则弹簧受拉时各圈的变形量不一致，会导致刚度不稳定，

　　甚至出现偏载的情况，让弹簧承受额外的弯曲应力，缩短使用寿命。在实际选型应用中，还要考虑弹簧的工作环境，如果是在潮湿、有腐蚀介质的环境中使用，就需要搭配对应的表面处理工艺，比如镀锌、镀达克罗，或者直接选用不锈钢材质的簧丝，避免锈蚀导致簧丝直径减小、表面产生凹坑，最终引发断裂失效；如果是在高频往复运动的场景中使用，还要对簧丝做强化处理，比如喷丸处理，在簧丝表面引入残余压应力，抵消部分工作时产生的拉应力，进一步提升疲劳寿命。很多设计新手在做这类弹簧的配套结构时，容易忽略弹簧的拉伸极限长度，安装后弹簧被拉到并圈完全分开的极限长度甚至超过极限长度，这会让弹簧产生永久变形，失去弹性无法复位，所以在设计安装位时，一定要预留足够的变形余量，保证弹簧工作时的最大拉伸长度在弹性变形范围内。另外，两端挂钩的方向也需要根据安装空间调整，这款数模里的挂钩是同平面同向的结构，适合两个安装点在同一平面的场景，如果安装点存在角度偏差，还可以调整挂钩的相对角度，适配不同的安装空间需求，避免安装时弹簧出现扭转，扭转产生的切应力会和拉伸产生的切应力叠加，大幅提升弹簧失效的概率。
