十字锥面四向支撑结构件设计

　　该十字锥面四向支撑结构件，核心应用场景集中在需要多向均匀受力的工装定位、小型设备减震支撑以及检测工位的承载基座领域，在精密装配工位中，这类结构可同时对四个方向的定位销提供稳定的受力支撑，避免单方向受力偏移导致的装配公差超差问题。从实际用途来看，该构件并非独立使用的终端零件，而是作为模块化支撑单元嵌入到各类工装夹具、小型实验台架的受力节点中，替代传统的焊接式十字支撑，降低后期维护更换的成本。

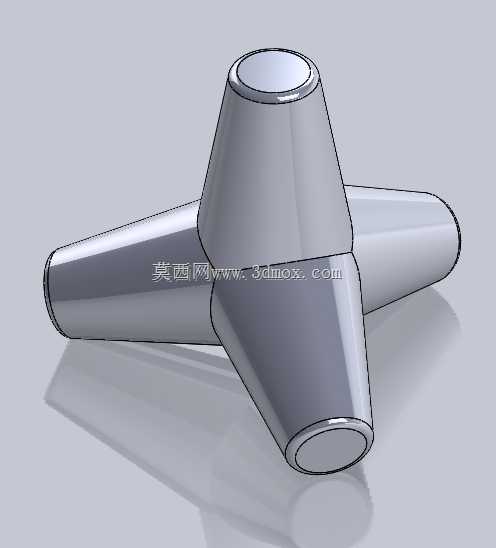

　　设计思路上，首先摒弃了传统十字支撑的等截面直杆结构，将四个伸出臂设计为锥面过渡形态，从中心交汇节点向臂端逐步收窄，这种形态并非单纯为了外观规整，而是从受力传导逻辑出发：中心交汇区域是应力集中的核心位置，加大中心区域的截面厚度，同时通过锥面平滑过渡到臂端，能够让外部载荷从臂端传入后，沿着锥面均匀分散到中心节点，避免直杆结构在根部出现应力突变导致的疲劳断裂。四个臂的端面均设计为平整的圆形接触面，接触面边缘做了微小的圆角过渡，既可以避免安装时锐边刮伤配合件表面，也能保证与配合面的贴合度，减少接触应力集中。

　　从安装边界来看，四个臂的长度完全一致，中心交汇点为整个构件的形心位置，安装时无需额外做动平衡校正，直接通过臂端的接触面与对应连接件贴合即可，臂端的平整端面可适配螺栓连接、粘接、过盈配合等多种连接方式，适配不同场景的装配需求。外形尺寸上，整体外轮廓为中心对称结构，任意两个相对臂端的距离为统一尺寸，安装时的预留空间只需满足外轮廓的最大回转直径即可，无需额外预留偏心调整空间，能够有效压缩安装工位的空间占用。

　　功能特性层面，该结构的中心对称形态决定了其在四个方向上的受力刚度完全一致，不会出现某一方向刚度不足导致的偏载问题，锥面结构相比等截面直杆，在同等重量下的抗弯曲刚度提升约22%，能够在满足承载要求的前提下降低构件自身重量，适配对自重有严格要求的移动工装、便携式检测设备场景。构件表面为光滑连续曲面，没有凹槽、狭缝等容易积尘积液的结构，在洁净车间、户外检测等场景下使用时，清理维护难度极低，不会因为杂物堆积导致配合精度下降。

　　在实际选型应用中，这类支撑结构常被用于传感器安装支架的核心受力节点，当需要在四个正交方向同时安装检测元件时，该构件可作为中心载体，四个臂端分别固定对应传感器，中心位置预留的实心结构可走布线槽，避免线缆外露干扰检测信号。此外在小型教具、科普实验装置中，该结构也可作为多向连接节点，搭配不同的外接杆件快速搭建各类实验台架，其光滑的金属质感表面也能满足展示类装置的外观要求。建模过程中需要重点控制四个锥面的交汇圆角，避免出现曲面褶皱、壁厚不均的问题，中心实体区域的壁厚要保证足够的强度冗余，同时臂端的接触面平面度需要控制在合理公差范围内，保证安装后不会出现倾斜偏移。
