叉型铰接机械连接支座结构设计

　　这类叉型铰接支座在轻工自动化输送线、小型工程机械的连杆传动机构中应用十分广泛，日常接触到的包装设备推料机构、农用机具的挂接调节结构、小型升降设备的限位联动组件里，都能见到同结构原理的零件身影。它的核心作用是实现两个运动构件之间的铰接传动，既可以传递既定方向的拉压载荷，又能允许连接端在设定角度范围内做回转摆动，避免刚性连接在设备运行过程中因装配误差、受力形变产生的卡滞、应力集中断裂问题。

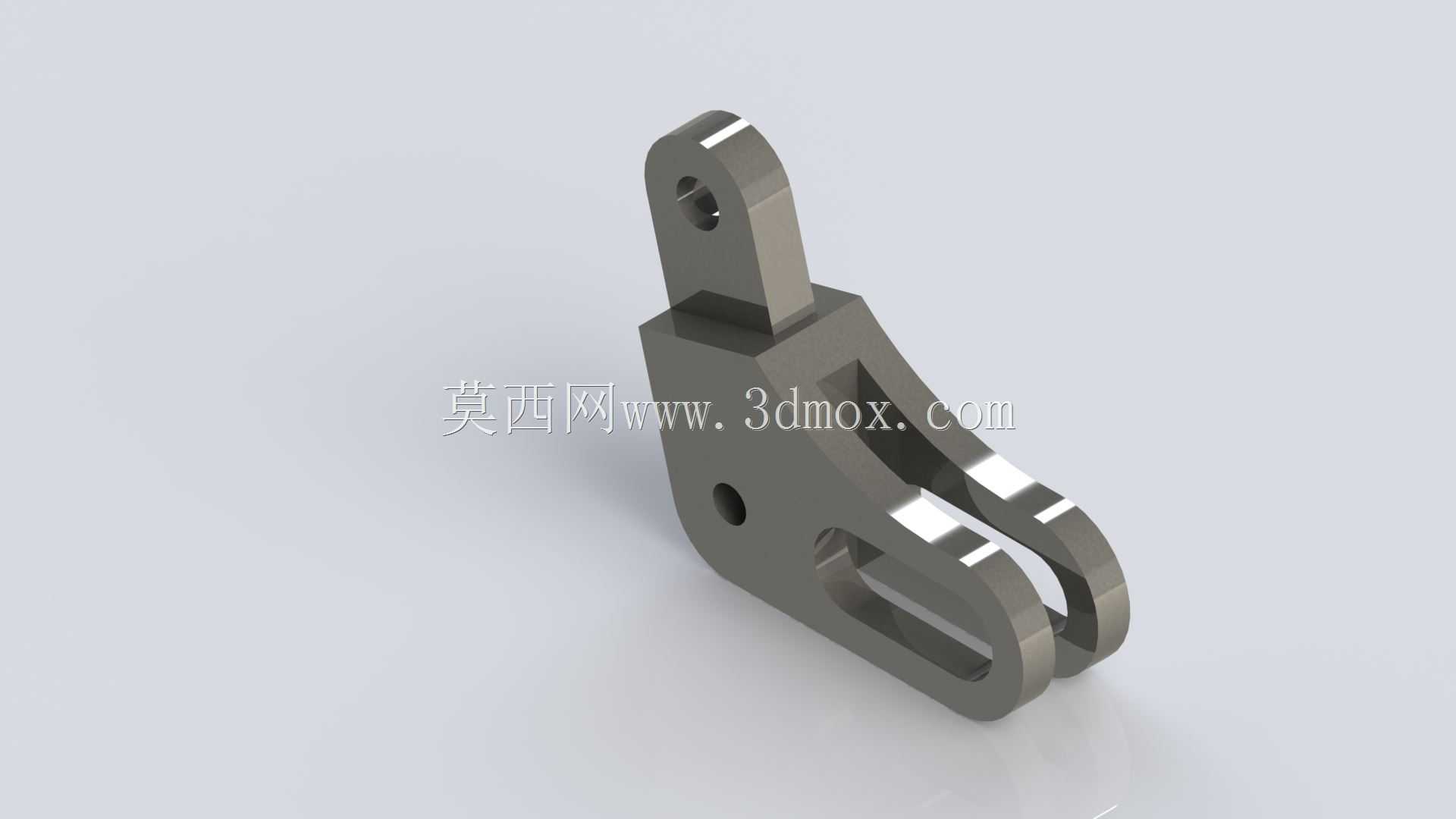

　　从结构功能来看，零件上端的单耳凸台开有同轴通孔，用来穿装铰接销轴，和配套的驱动连杆端部形成转动副，这个孔的加工精度直接决定了铰接副的转动顺畅度，设计时通常会根据载荷等级选取H7或者H8的公差带，孔口位置做小尺寸倒角，既方便销轴装配导入，也能消除锐边避免装配时划伤操作人员、割坏密封防护件。下端的叉型双耳结构是另一处连接端，两个平行的耳板同样开有同轴通孔，用来和设备机架或者另一组从动构件铰接，双耳的设计相比单耳结构拥有更好的抗侧向载荷能力，能抵消传动过程中产生的偏摆力矩，降低销轴的弯曲受力。耳板之间预留的开槽宽度需要和配对连接件的端部厚度匹配，预留0.2-0.5mm的装配间隙，既保证连接件能顺利插入，又不会因为间隙过大导致传动过程中产生明显的晃动冲击。零件主体的过渡区域做了大圆弧平滑过渡，没有尖锐的直角转角，这是结构设计里很关键的细节——这类受交变载荷的铰接件，应力集中最容易出现在截面突变的直角位置，长期往复受力很容易萌生疲劳裂纹，大圆弧过渡可以有效分散应力流，把局部应力峰值降低40%以上，大幅提升零件的疲劳使用寿命。

　　设计这类零件的时候，首先要根据整套机构的传动行程、摆角范围确定上下铰接孔的中心距，这个尺寸是机构运动仿真的核心参数，一旦出现偏差会直接导致整套连杆机构的运动轨迹不符合设计预期，出现行程不足或者过位碰撞的问题。其次要核算两个铰接孔的孔径，根据所传递的最大拉压力、销轴的抗剪切强度来确定孔径大小，同时匹配耳板的厚度，保证耳板的孔壁挤压强度在材料许用应力范围内，避免大载荷下出现孔壁压溃、耳板撕裂的失效情况。零件底部的平面是安装基准面，加工时需要保证和两个铰接孔轴线的平行度，不然装配后会出现铰接副别劲的问题，转动阻力大幅上升，还会加速销轴和孔壁的磨损。如果是用于有粉尘、水汽的户外作业场景，还可以在铰接孔位置设计油槽或者润滑脂注油孔，方便定期加注润滑脂，降低转动副的磨损速率，延长维护周期。

　　从安装边界来看，这类零件的整体外轮廓需要和周边运动构件预留足够的安全间隙，尤其是叉型耳板的外侧，要保证在最大摆角位置不会和周边的机架、管线发生碰撞，上端单耳的凸台高度也要匹配配对连杆的凹槽深度，避免装配后出现轴向窜动。零件的材质通常根据载荷等级选取，中等载荷场景下用45号钢调质处理即可满足强度要求，表面做发黑或者镀锌处理提升防锈能力；如果是用于腐蚀环境或者轻量化要求的设备上，也可以选用6061铝合金硬质阳极氧化处理，或者304不锈钢材质，适配不同的工况需求。建模过程中需要重点关注各个特征的同轴度、平行度公差要求，在工程图里明确标注形位公差，给后续加工提供明确的精度依据，避免加工出来的零件无法满足装配使用要求。
