仿生蠕虫蠕动传动演示装置结构设计

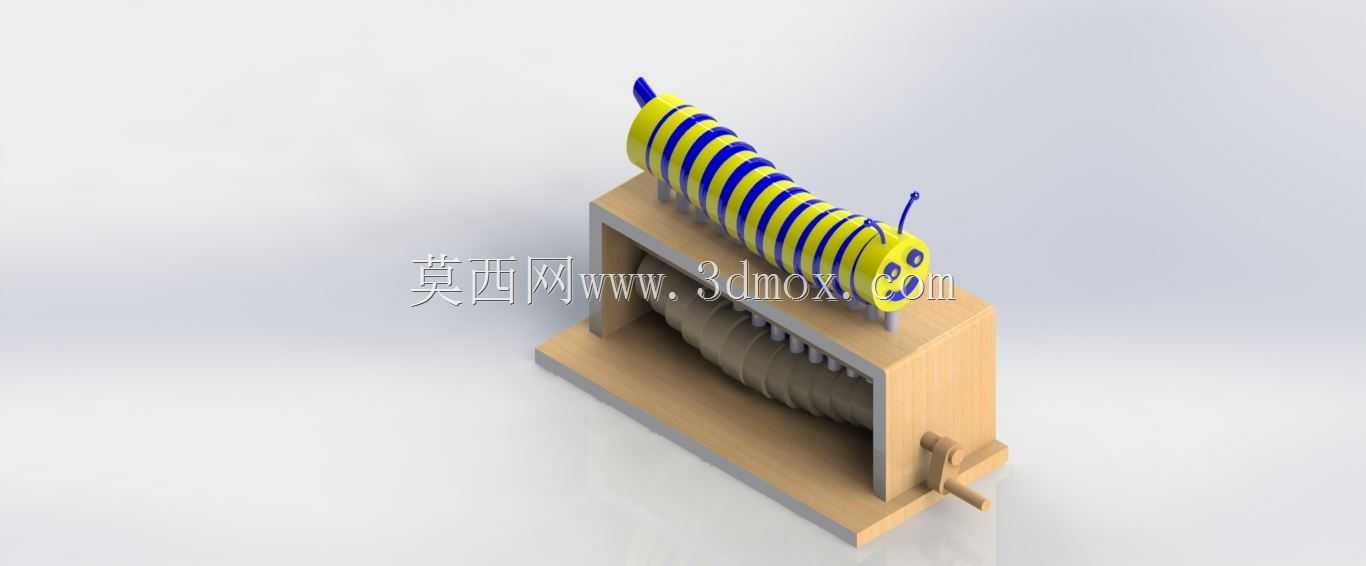

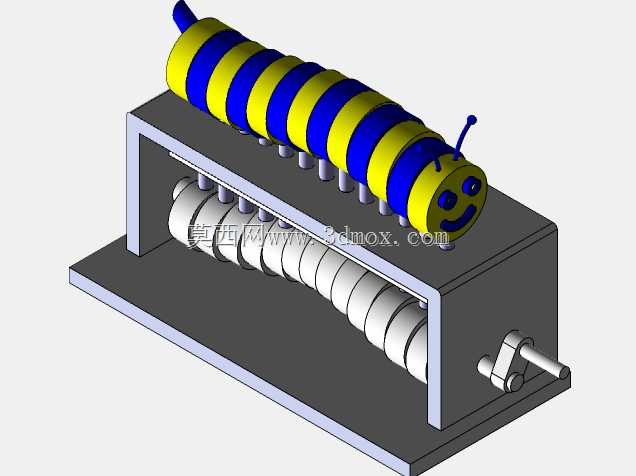

　　这套仿生蠕动机构的设计初衷，是复刻环节类生物的柔性行进逻辑，通过刚性机械结构实现类生物的节律性蠕动动作，可应用在教学演示、特种机器人行走机构研发、狭小空间探测装置的传动方案验证场景中。整套机构采用卧式框架承载结构，主体支撑框架为矩形木质（或工程塑料、金属材质可按需替换）基座，框架内部设置沿长度方向排布的多组凸轮从动件，每一组从动件对应蠕虫躯体的一个体节单元，通过下部的手摇输入轴驱动整排凸轮同步转动，凸轮的型线按照相位差依次排布，转动时会依次顶起对应位置的从动件，带动上部的蠕虫躯体产生逐节抬升、前伸、下落的连贯动作，还原真实蠕虫蠕动时的躯体波动规律。

　　从安装边界来看，整套机构的基座长宽尺寸控制在200mm*100mm范围内，整体高度含上部蠕虫模型不超过150mm，手摇输入轴伸出基座侧面的长度为20mm，适配标准6mm直径的手摇摇柄，安装时仅需预留基座底部的平面固定空间，摇柄操作侧预留不小于50mm的操作空间即可，无需额外的外接动力源，手动驱动即可完整展示整套蠕动动作逻辑，非常适合放置在教学实验室桌面、科普展示台作为机械传动原理的演示载体。

　　功能特性层面，这套机构将原本抽象的凸轮相位差传动、节律运动生成逻辑做了具象化呈现，上部的蠕虫躯体采用分段式铰接结构，每一段体节都可独立做小幅度的俯仰摆动，黄蓝相间的分段配色可以让观察者清晰分辨每一个体节的动作时序，直观看到不同相位的凸轮如何配合生成连续的蠕动波形。头部设置的两根柔性触角随躯体动作同步晃动，进一步增强了仿生动作的真实感，也能让演示过程更具辨识度。

　　设计思路上，这套机构没有采用复杂的电控或气动元件，完全依靠纯机械结构实现仿生动作，核心的凸轮组设计经过运动学仿真验证，每相邻两个凸轮的相位差设置为15度，整组凸轮沿轴向依次偏转，确保从动件的顶起动作平滑衔接，不会出现动作卡顿或躯体跳动的问题；从动件与上部躯体的连接点采用球铰结构，允许小幅度的横向偏摆，抵消凸轮加工和装配过程中产生的微小同轴度误差，降低整套机构的加工精度要求，普通的桌面级3D打印、轻型铣削加工即可完成全部零件的制作，装配时仅需按照凸轮的相位标记依次套入输入轴，锁紧轴向固定顶丝即可完成组装，后期维护也仅需定期在凸轮与从动件的接触面上涂抹润滑脂，降低摩擦损耗即可长期稳定运行。

　　在实际应用拓展层面，这套机构的核心传动逻辑可直接迁移到管道探测机器人的行走单元设计中，将手动输入轴替换为微型减速电机，调整凸轮型线适配管道内壁的支撑需求，即可实现机器人在管道内的蠕动行进，相比轮式行走结构，蠕动式行走对管道内壁的压力分布更均匀，不会刮损管道内壁涂层，也能适配一定范围内的管径变化，在市政管网检测、工业管道内部探伤场景中有明确的应用价值；同时这套机构也可作为机械原理课程的课程设计案例，让学生通过调整凸轮相位差、改变从动件行程，直观观察不同参数下蠕动动作的变化，理解节律运动的生成逻辑，相比纯公式推导的教学方式，实体演示装置能大幅降低相关知识点的理解门槛。

　　从结构细节来看，上部的蠕虫躯体采用中空分段设计，每段体节的壁厚控制在2mm，既保证足够的结构强度支撑自身重量，也能控制整体重量降低下部凸轮组的负载，避免手动驱动时出现阻力过大的问题；基座侧面设置有透明观察窗口（设计预留位），可直接观察内部凸轮组的转动状态，方便学习者理解内部传动逻辑，不需要拆解设备就能看到动力传递的全过程；输入轴的两端采用带座轴承支撑，降低转动阻力，即使长时间手动摇转也不会出现卡滞问题。整套机构没有易损的复杂薄壁结构，所有传动部件都封装在基座框架内部，仅摇柄和上部的蠕虫模型外露，使用过程中的安全系数较高，适合在面向青少年的科普活动中作为互动体验装置使用，参与者可以通过手动摇转的方式直接控制蠕动速度，直观感受机械结构的巧妙之处。
