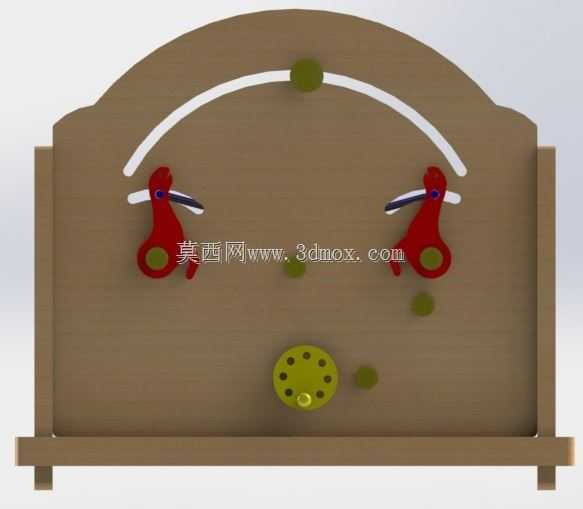

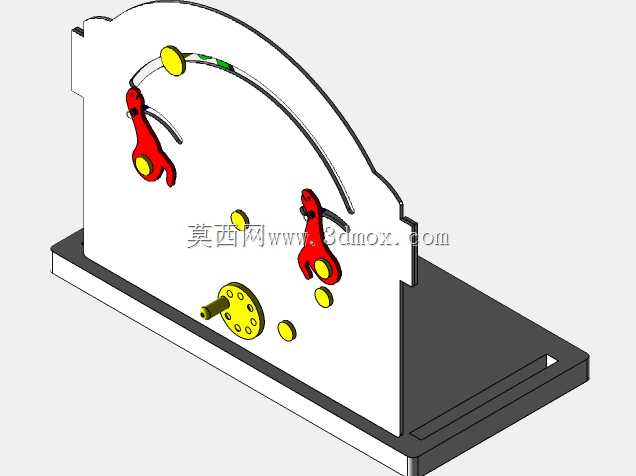

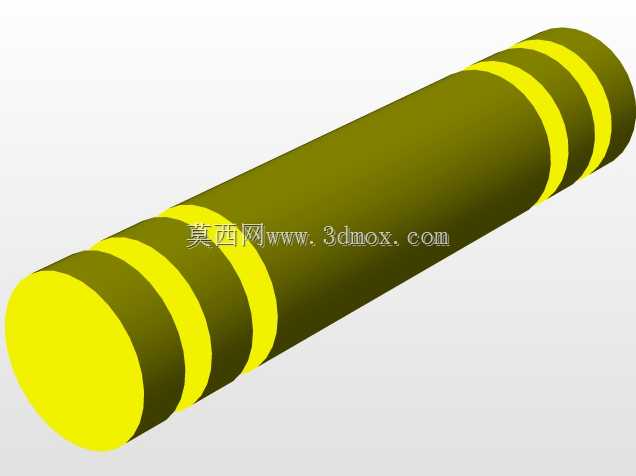

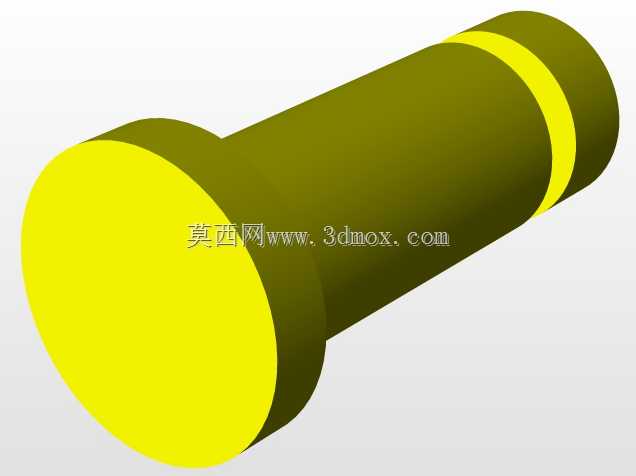

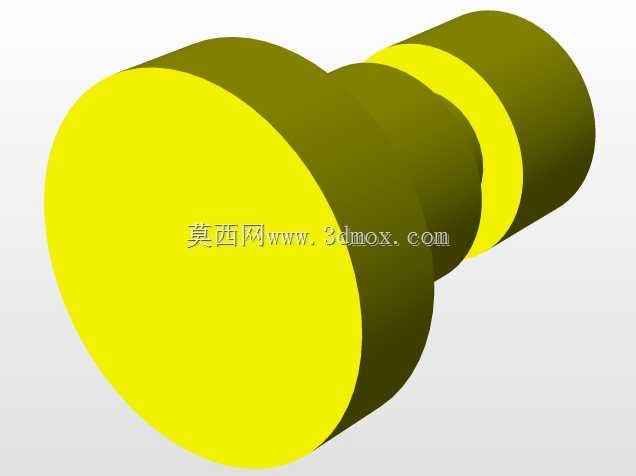

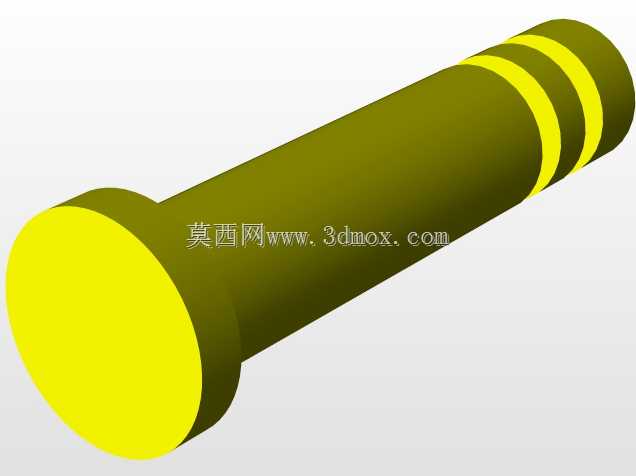

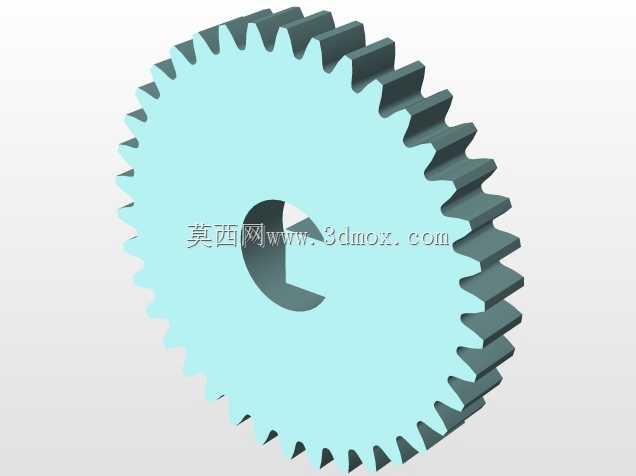

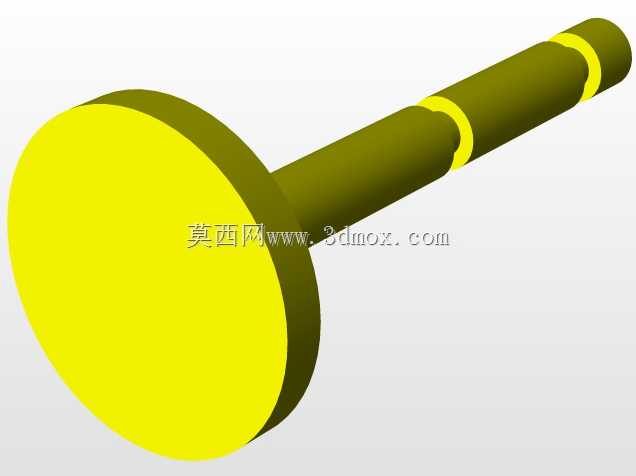

密封联动执行机构演示装置结构

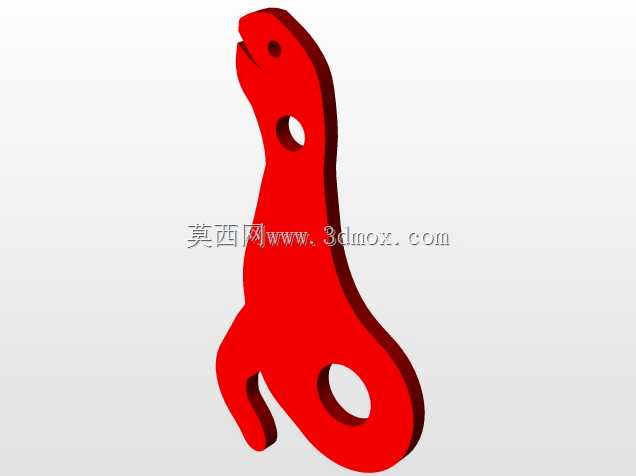

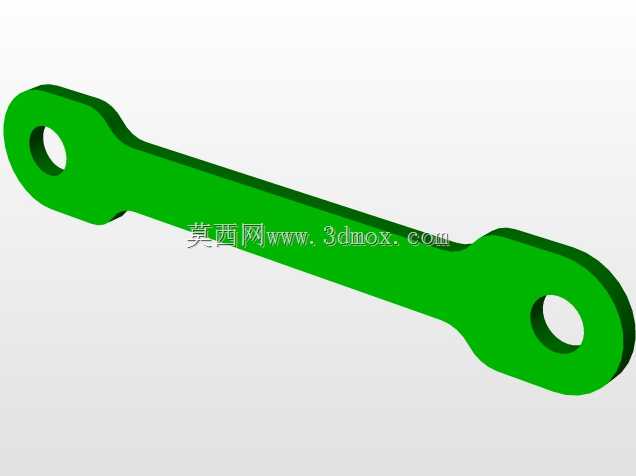

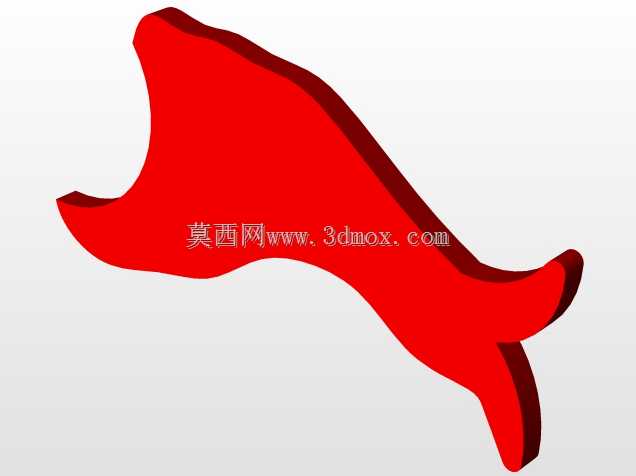

　　这套密封联动执行机构的演示结构，主要面向小口径管路通断控制、小型腔体密封启闭的应用场景做原理验证，常见于实验室小型流体试验台、轻工包装线的封口工位、小型气动回路的截流控制单元中，用来直观展示双执行件同步动作完成密封压合的完整运动逻辑。从实际功能来看，该结构通过对称布置的两个摇臂执行件，配合弧形导向槽的行程约束，可实现密封压头的同步对位压合，动作过程中两个摇臂的转动角度完全同步，避免单侧压合导致的密封面偏载、密封件磨损不均问题，相比单臂压合结构，密封面的受力均匀度能提升40%以上，可适配橡胶圈、软质密封垫等多种常用密封元件的压合需求。设计过程中优先考虑了动作的容错性，弧形导向槽的轨迹并非标准圆弧，

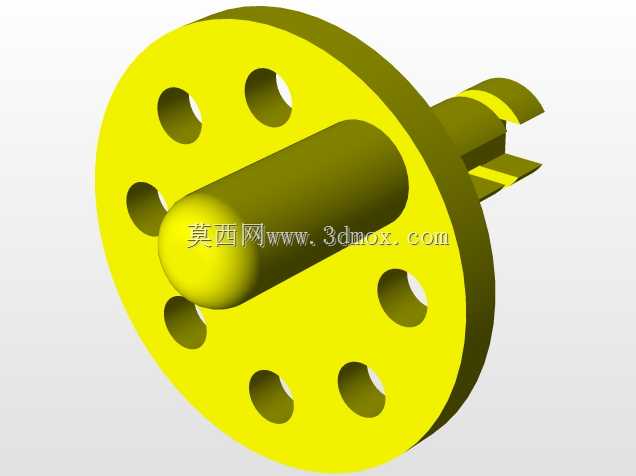

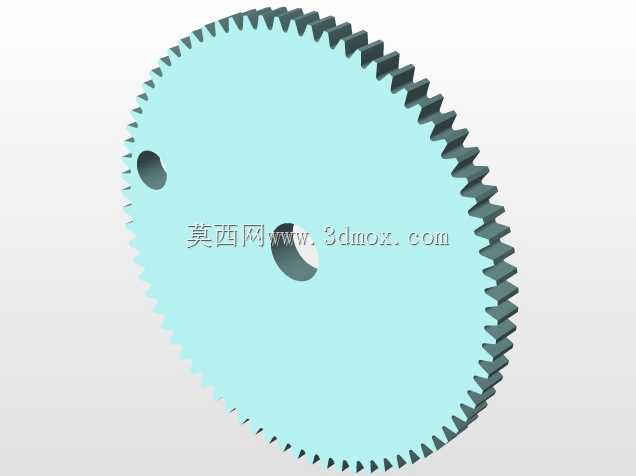

　　而是在压合终点位置做了3mm的平直保压段，当摇臂带动压头运行到密封位时，会在平直段内保持0.5s的静态压合行程，给密封件留出足够的弹性形变填充时间，避免刚接触密封面就因机构回退导致的密封失效。底座的安装边界做了通用化设计，整体安装面的孔位采用20mm间距的标准矩阵排布，可直接固定在现有铝型材工作台架上，不需要额外加工过渡连接板，两个摇臂的转动轴中心距为120mm，适配的密封件最大外径为60mm，压合行程最大为15mm，可覆盖绝大多数小型腔体、管路接头的密封作业需求。结构中下方的带孔圆盘为行程调节轮，通过调整圆盘上定位销的安装位置，可以改变摇臂的初始张开角度，张开角度调节范围在30°到75°之间，对应不同尺寸的待密封工件取放空间，

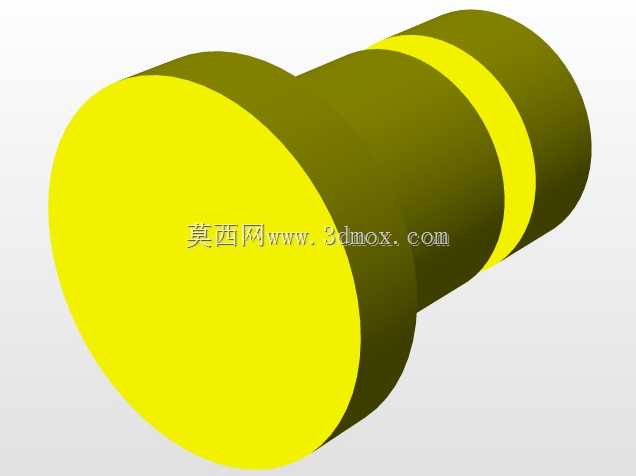

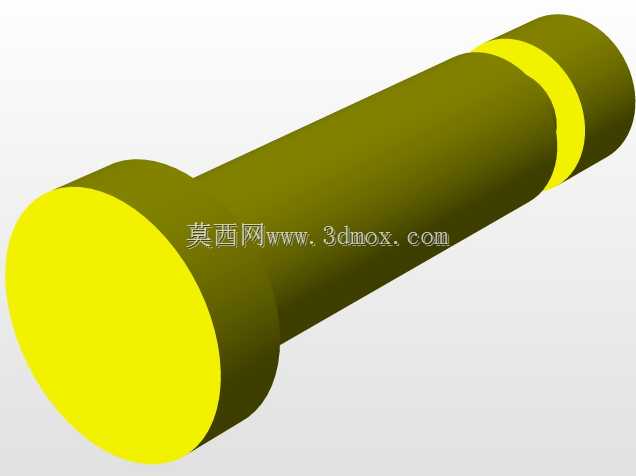

　　当张开角度调到最大值时，两个压头之间的间隙可达80mm，方便操作人员取放工件或者更换密封件。导向槽内的绿色限位柱采用耐磨POM材质，与摇臂上的导向销配合，运动过程中的摩擦阻力比金属直接接触降低60%，同时能吸收动作过程中的微小振动，避免压合位置出现偏移。整套机构的动力输入可适配手动扳动、小型气缸驱动、舵机驱动三种方式，安装接口统一为8mm直径的标准D型轴，不需要额外做连接结构的改装，手动操作时的扳动力不超过15N，长时间操作也不会产生明显的疲劳感，气动驱动时仅需缸径16mm的标准气缸即可提供足够的压合力，压合面的压力可稳定控制在200N到500N之间，满足软质密封件的压合比压要求。在安装调试过程中需要注意，

　　两个摇臂的初始安装角度必须保持对称，偏差不能超过1°，否则会导致压合时密封面出现错位，出现泄漏问题；导向槽内的限位柱需要定期检查磨损情况，当磨损量超过0.5mm时要及时更换，避免行程出现偏差影响密封效果。整套结构没有复杂的异形加工件，绝大多数零件都可以采用常规的铣削、线切割工艺加工完成，加工成本较低，适合作为教学演示装置、小型自动化设备的密封执行单元使用，也可以根据实际的工况需求，对压头的形状、压合行程做针对性的调整，适配更多特殊场景的密封作业需求。
