外六角螺栓配六角螺母紧固连接件

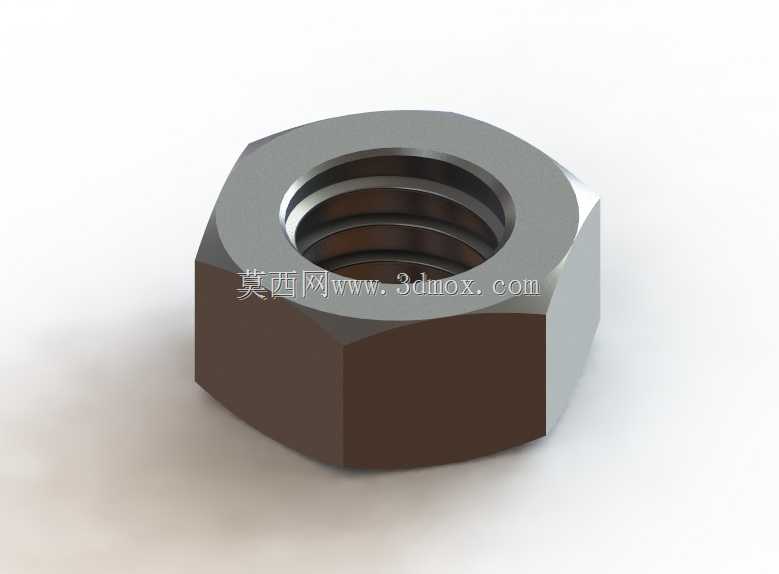

　　这套螺纹紧固组件是机械结构连接场景中最基础也最核心的通用连接件，日常在设备机架装配、工装夹具搭建、钣金壳体拼接、传动部件定位等场景都能见到它的身影，只要是需要实现两个及以上可拆卸构件刚性连接的位置，基本都能适配这类紧固件的使用需求。从设计逻辑来看，螺栓头部采用外六角构型，是为了匹配常规开口扳手、套筒扳手的施力面，六个受力平面均匀分布在头部圆周，拧紧过程中扳手与头部的接触面积足够大，不会因为应力集中造成头部棱角磨损打滑，即使在装配空间受限、只能小角度反复拧动扳手的场景下，也能稳定传递扭矩。配套的六角螺母采用与螺栓同规格的公制三角螺纹设计，螺纹牙型角60度，牙侧间隙控制在标准公差范围内，既保证拧动过程顺畅无卡滞，

　　又能在拧紧后依靠螺纹副的自锁特性避免受振动影响出现松脱。螺杆部分分为光杆段与螺纹段，光杆段的直径与螺纹公称尺寸保持一致，当连接件需要精准定位时，光杆段可以穿入铰制孔内，承受横向剪切载荷，避免螺纹部分直接受剪造成牙型变形失效；螺纹段的长度预留了足够的螺母拧入余量，即使被连接件总厚度存在小幅公差波动，也能保证螺母完全拧入后有足够的啮合扣数，不会出现螺纹啮合不足导致的连接强度下降问题。从安装边界来看，这类紧固件的装配空间需要预留足够的扳手操作余量，外六角头部的对边尺寸决定了套筒或扳手的最小回转空间，设计安装位时需要在头部外侧预留至少1.5倍对边宽度的操作空间，避免扳手无法套入头部完成拧紧作业；螺母侧同样需要匹配对应的扳手空间，

　　若安装位置处于狭窄腔体内，还需要考虑是否采用沉头结构预留头部埋入空间，避免螺栓头部突出构件表面造成干涉。实际使用中，这类紧固件可以配合平垫圈、弹簧垫圈组合使用，平垫圈可以增大螺母与被连接件的接触面积，降低接触面的压应力，避免拧紧时螺母端面划伤被连接件表面，同时能分散预紧力，避免软质被连接件出现局部压陷；弹簧垫圈则依靠其开口的弹性张力，在设备受持续振动时提供额外的防松阻力，抵消螺纹副之间的松动趋势。在不同的应用场景下，这套组件的受力特性也有区别：当用于静态机架连接时，主要承受轴向预紧力带来的拉伸载荷，只要预紧力控制在螺栓材料的屈服强度范围内，就能长期保持稳定的连接刚性；当用于运动部件的限位连接时，螺栓可能同时承受轴向拉力与横向剪切力，

　　此时需要选择对应强度等级的材质，保证螺杆的抗剪、抗拉强度满足载荷要求，避免运行过程中出现螺杆断裂、螺纹滑牙等失效问题。建模过程中，螺纹部分的还原需要兼顾显示效果与工程实用性，常规装配可视化场景下可以采用装饰螺纹线简化表达，降低模型的面数提升装配体运行流畅度，若用于干涉检查、装配工艺仿真场景，则需要还原真实的螺纹牙型结构，验证螺纹啮合过程中是否存在牙型干涉、拧入行程是否足够等问题。螺栓头部与螺母的六角棱边都做了微小的倒角处理，这一细节并非单纯的工艺美化，而是为了去除热处理、机加工过程中产生的锐边毛刺，避免装配时锐边划伤操作人员，同时也能引导扳手快速对准头部，提升装配效率。螺杆末端的倒角设计同样是为了装配引导，穿入被连接件孔位时，倒角可以快速对准孔中心，即使孔位存在小幅的位置度偏差，也能顺着倒角滑入孔内，降低装配对位的难度。
