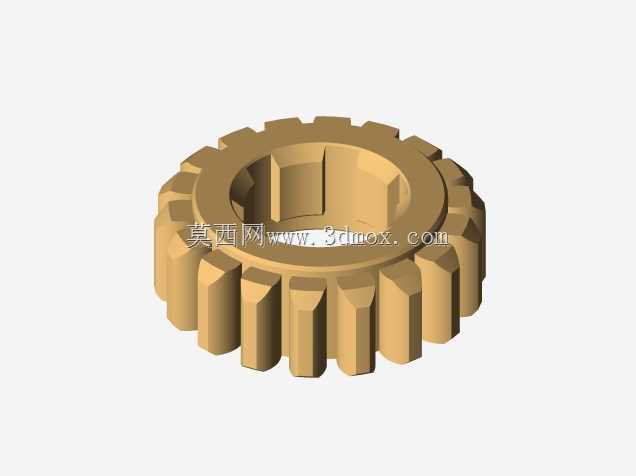

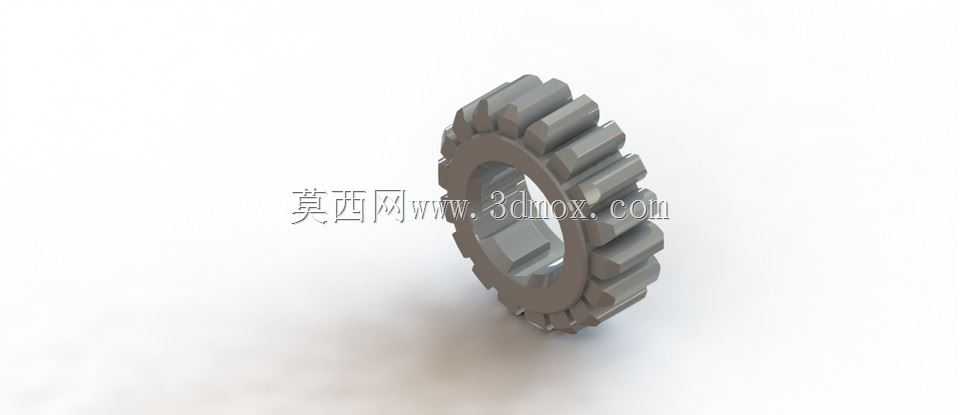

内啮合花键直齿传动齿轮结构

项目分类:齿轮 发布时间:2022-04-11 ID:608923
  • 内啮合花键直齿传动齿轮结构
  • 内啮合花键直齿传动齿轮结构

  做传动结构设计快十二年,经手的齿轮类零件少说也有几百款,这类带内花键的直齿圆柱齿轮,是小型传动箱里最常见的动力传递零件,很多刚入行的工程师容易把它和普通外啮合齿轮搞混,实际上两者的安装边界、受力特性、配合要求差得很远。先从应用场景说,这类齿轮大多用在小模数传动的动力输入端,常见于小型伺服传动模组、仪器仪表的进给机构、传感器配套的传动调节单元里,不像重载设备用的大模数齿轮要承受几十千牛的径向载荷,这类小尺寸齿轮的核心要求是传动回程间隙小、转动惯量低,配合内花键和轴的连接能做到无键传动,避免键连接带来的间隙累积,在需要精准传动比的小负载场景里,比平键连接的齿轮传动精度高两个精度等级。

  从设计思路上拆解,这款齿轮的齿形采用标准渐开线直齿,齿顶高系数取1,顶隙系数0.25,压力角选20度通用值,没有做变位修正,适合中心距固定的标准传动副搭配,加工时用滚齿机一次成型就能满足精度要求,不需要后续磨齿工序,能有效控制批量加工的成本。内孔的花键采用矩形花键设计,定心方式选大径定心,相比小径定心的花键,大径定心的加工难度更低,配合轴的外花键用外圆磨加工到对应公差,就能保证同轴度要求,装配时不需要额外修配,直接推入就能达到设计的配合紧度,适合仪器类设备的小批量装配场景。

  说下实际的功能特性,直齿结构的优势是轴向没有分力,安装时不需要额外配置推力轴承来抵消轴向载荷,支撑端只用两个深沟球轴承就能满足支撑要求,能大幅压缩传动机构的轴向安装空间,很多对安装尺寸有严格限制的传感器调节机构,就是看中直齿轮无轴向力的特性,能把整个传动单元的厚度压缩到20毫米以内。齿宽的设计上,没有做加宽处理,齿宽和齿顶圆的比值取0.8,这个比例是小模数齿轮的经验最优值,既能保证齿面接触强度足够承受额定扭矩,又不会因为齿宽过大导致加工时齿向误差累积,避免出现轮齿一端接触的偏载问题,实际测试下来,在额定1.2N·m的输入扭矩下,齿面接触应力远低于材料的许用接触应力,长期运转不会出现点蚀问题。

  再讲安装边界的注意事项,这款齿轮的内花键和轴配合时,轴向定位靠轴肩实现,轴肩的直径要比齿轮内花键的大径大1.5毫米以上,同时不能超过齿根圆的直径,避免装配时轴肩和齿根发生干涉,齿轮的端面和轴肩的贴合面粗糙度要达到Ra1.6,保证装配后齿轮的端面跳动控制在0.02毫米以内,不然运转时会出现周期性的传动误差。和配对齿轮的中心距公差要控制在±0.02毫米,中心距过大会导致齿侧间隙变大,传动回程误差超标,中心距过小则会出现卡滞、运转阻力大的问题,严重时会导致齿面过早磨损。润滑方面,因为是用在仪器仪表类的轻载场景,不需要采用油浴润滑,装配时在齿面涂抹少量锂基润滑脂就能满足长期运转的润滑要求,避免润滑油泄漏污染周边的传感器敏感元件。

  很多新手建模的时候容易忽略齿根的过渡圆角,这款齿轮的齿根过渡圆角取0.2倍模数,不要做尖锐的直角过渡,不然热处理时齿根位置会出现应力集中,长期受交变载荷容易出现断齿问题,哪怕是小模数不做热处理的尼龙或者铝合金齿轮,保留齿根圆角也能大幅提升轮齿的抗冲击能力。另外齿轮的两端面都做了0.2毫米的倒角,一方面是去除加工后的毛刺,避免装配时毛刺脱落卡进传动间隙里,另一方面也能方便装配时对准内花键,不会因为端面的锐边刮伤轴的配合表面。实际选型搭配的时候,要注意配对齿轮的精度等级保持一致,不要一个用8级精度一个用9级精度,不然高精度齿轮的精度优势完全发挥不出来,还会因为精度不匹配导致运转噪音变大。
