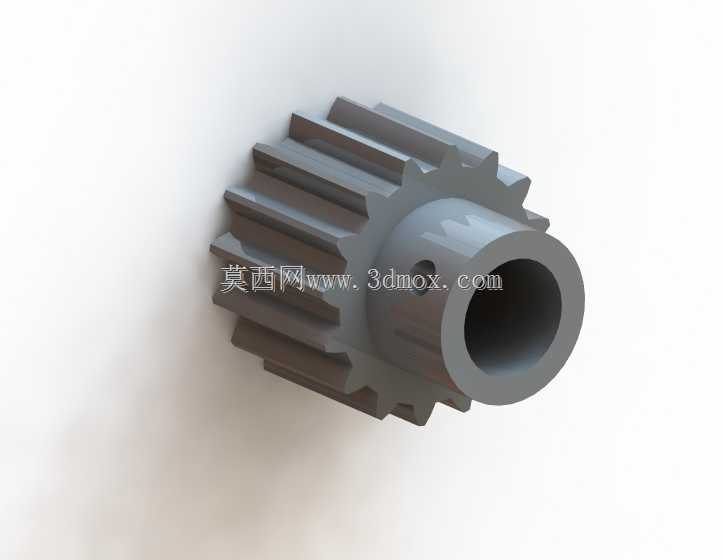

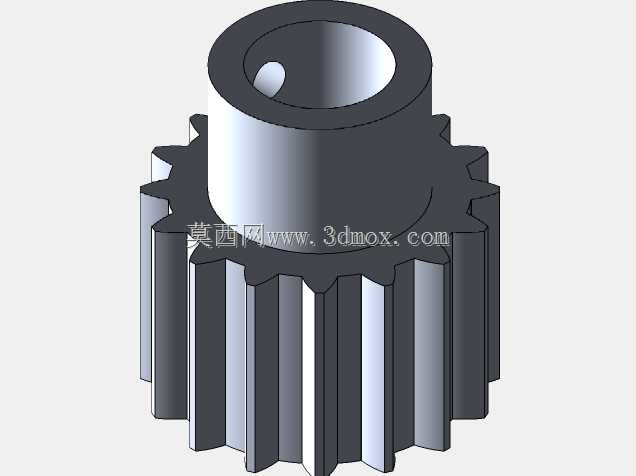

带轴向安装孔的空心直齿圆柱传动件

项目分类:齿轮 发布时间:2022-04-11 ID:608922
  • 带轴向安装孔的空心直齿圆柱传动件
  • 带轴向安装孔的空心直齿圆柱传动件

  这款空心直齿圆柱传动件,在中小功率传动场景中适配性极强,常见于小型输送线的动力传递单元、桌面级自动化设备的进给机构、仪器仪表内部的力矩传输结构,也可作为小型减速器的首级传动轮使用,相比实心直齿轮,其空心结构能在满足传动强度要求的前提下,大幅降低自身转动惯量,减少设备启停阶段的惯性冲击,尤其适配频繁正反转的传动工况。从结构设计逻辑来看,轮齿采用标准渐开线齿形设计,齿向与齿轮轴线完全平行,啮合过程中不存在轴向分力,支撑轴承无需额外承受轴向载荷,能有效简化支撑结构的设计复杂度,降低整体传动单元的装配难度。中心的阶梯通孔并非等径设计,靠近端面的大径段用于适配传动轴的定位轴肩,实现齿轮在轴上的轴向定位,小径段可穿入锁紧销或紧定螺钉,

  与轴上的定位孔配合实现周向固定,避免传动过程中齿轮与轴发生相对滑移;齿根位置做了标准圆角过渡,能有效分散齿根弯曲应力,避免长期交变载荷下出现齿根断裂的失效问题,齿顶边缘做了微小倒角处理,既可以去除加工过程中产生的飞边毛刺,也能在装配啮合时避免齿顶与配对齿轮的齿根发生干涉卡滞。在安装边界方面,齿轮的齿顶圆、齿宽、中心通孔直径均遵循常用的模数系列标准,可直接与同模数、同压力角的标准直齿轮配对啮合,无需额外定制配对件;安装时需保证齿轮端面与传动轴轴线的垂直度,控制在0.02mm以内即可避免啮合过程中出现偏载,防止轮齿局部磨损过快;轴向定位时,轴肩的贴合面粗糙度需控制在Ra3.2以下,保证定位面贴合紧密,避免高速运转时出现轴向窜动。

  实际应用中,这类空心直齿轮常搭配深沟球轴承作为转动支撑,在转速不超过1500r/min、传递扭矩不超过20N·m的工况下,齿面接触强度和齿根弯曲强度均有充足的安全余量,若用于有腐蚀风险的工况,可选用不锈钢材质加工,常规工况下采用45号钢调质处理即可满足使用要求,齿面硬度可达到HB220-250,具备较好的耐磨性和抗冲击能力。建模过程中,齿形的生成严格遵循渐开线生成原理,先通过齿形参数计算出基圆、分度圆、齿顶圆、齿根圆的直径,再生成单个齿的渐开线齿廓,通过圆周阵列完成全部轮齿的构建,中心孔的径向定位孔位置与齿槽的相对角度经过校准,保证安装时的周向受力均匀,避免动平衡超标;齿轮两端的端面均做了平面度校准,保证安装后与轴肩、

  锁紧件的贴合度,减少运转过程中的端面跳动。在设备维护层面,这类直齿轮的润滑要求相对简单,低速工况下可采用润滑脂定期涂抹齿面,高速工况下可采用油浴润滑,由于直齿轮啮合时的接触线为直线,润滑脂更容易附着在齿面,能有效降低齿面磨损,延长使用寿命;日常巡检时只需检查齿面是否出现点蚀、胶合、磨损过量的问题,以及锁紧件是否松动,即可保证传动单元的稳定运行。相比斜齿轮,这类直齿轮的加工难度更低,滚齿、插齿工艺均可完成加工,加工成本更低,且没有轴向力的特性,让它在空间受限、无法安装承受轴向力轴承的小型设备中具备不可替代的优势,比如小型电动工具的传动端、精密仪器的微调机构、3D打印设备的送料传动单元,都能看到这类空心直齿轮的应用。
