多辐条铝合金汽车轮毂结构设计

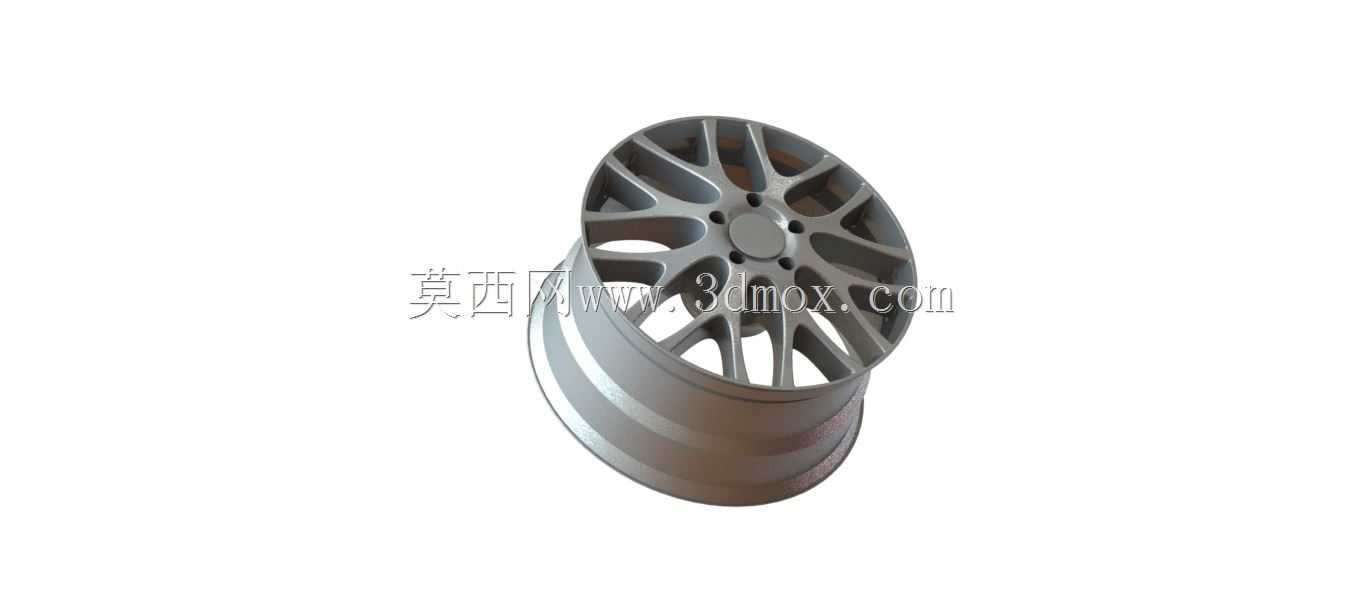

　　在乘用车辆底盘行走系统的部件设计中，轮毂作为连接轮胎与车轴的核心承载构件，其结构合理性直接决定整车行驶的平顺性、转向响应精度以及高速工况下的安全冗余。日常道路行驶场景里，轮毂需要同时承受整车垂直载荷、加减速过程的扭矩传递、转向时的横向侧向力，还要应对路面颠簸带来的瞬时冲击载荷，这就要求结构设计阶段必须在强度、重量、散热性能三者之间找到最优平衡点。这款多辐条铝合金轮毂采用铸造铝合金材质打造，相比传统钢制轮毂，铝合金材料本身的导热系数更高，能够在连续制动过程中更快将刹车系统产生的热量传导散发，避免制动片因高温出现热衰减，提升长距离下坡或者频繁制动场景下的行车安全性。从结构布局来看，轮辐采用不等宽分叉式多辐设计，

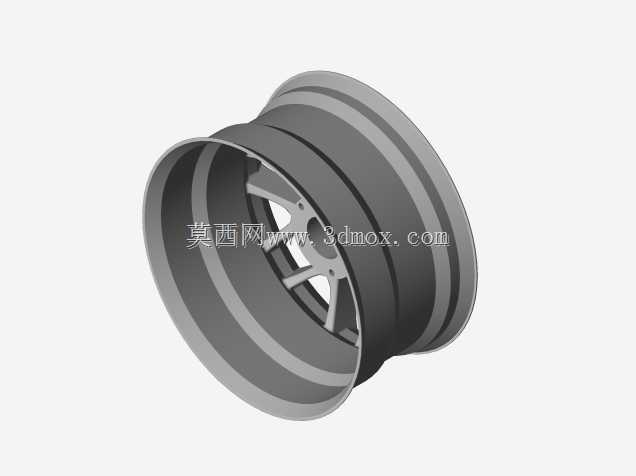

　　每根主辐条靠近轮心位置做了加厚过渡处理，向轮辋边缘延伸时逐渐收窄并分出细支辐，这种设计一方面可以在不额外增加整体重量的前提下，优化应力传递路径，让路面冲击带来的应力能够顺着辐条均匀分散到整个轮辋圆周，避免局部应力集中导致的辐条断裂风险；另一方面，多辐条之间预留的更大镂空间隙，能够让行驶过程中的气流更顺畅地穿过轮毂区域，直接带走刹车卡钳和刹车盘表面的热量，进一步强化制动系统的散热效率。安装配合区域的设计上，轮毂中心的定位孔采用与车轴轴头过盈配合的公差标准，周围均匀分布的螺栓孔严格按照乘用车通用的孔距参数设计，能够匹配对应规格的轮毂螺栓，安装时螺栓拧紧力矩按照标准工艺要求控制，保证轮毂与轴头法兰面完全贴合，

　　避免高速行驶时出现轮毂抖动的问题。轮辋部分的轮廓尺寸完全符合对应规格轮胎的装配要求，轮缘位置做了加厚卷边处理，能够在轮胎受到侧向挤压时提供足够的支撑强度，防止轮胎脱圈的风险，同时轮辋内部的气门嘴安装孔位置做了局部加厚，避免安装气门嘴时出现应力开裂。设计过程中需要重点考虑安装边界的匹配问题，轮毂的偏距参数直接决定轮距的变化以及轮毂与悬架、翼子板之间的间隙，偏距设计过大容易导致轮毂向内偏移，在转向极限位置剐蹭悬架减震器或者转向拉杆；偏距过小则会让轮毂向外突出，超出翼子板覆盖范围，不仅违反车辆改装的相关规范，还会在雨天行驶时带起更多泥水溅到车身侧面。这款轮毂的偏距参数经过反复校核，能够保证在最大转向角度下，

　　轮辐与刹车卡钳之间保留足够的安全间隙，即使后期升级更大尺寸的多活塞刹车卡钳，也不会出现干涉问题。从实际使用场景出发，这类多辐条铝合金轮毂多用于家用乘用车以及入门级运动车型，相比大尺寸的单片式锻造轮毂，铸造工艺的生产成本更低，更适合大规模量产配套，同时多辐条的结构在日常清洗维护时也更加方便，不容易在辐条缝隙积存刹车粉尘和路面污垢。结构强度校核阶段，需要分别模拟径向载荷疲劳试验、弯曲疲劳试验以及13度冲击试验的工况，确保轮毂在承受规定次数的循环载荷后不会出现裂纹，在受到模拟路肩冲击的载荷时不会出现断裂变形，满足机动车运行安全技术条件的相关要求。轮辐表面的造型做了平滑过渡处理，没有尖锐的棱角，一方面是为了降低行驶过程中的风阻系数，减少不必要的空气湍流带来的行驶噪音，另一方面也能避免应力集中，提升轮毂的抗疲劳寿命。轮毂中心的装饰盖安装位预留了标准的卡扣结构，可以匹配不同品牌的中心盖，满足整车配套的外观一致性要求。
